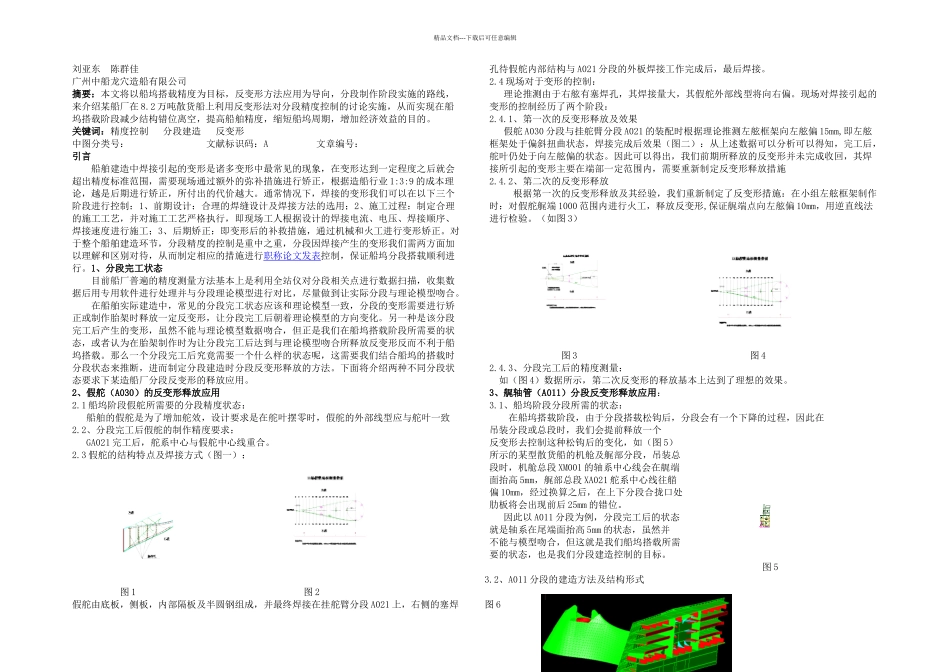

精品文档---下载后可任意编辑刘亚东 陈群佳广州中船龙穴造船有限公司摘要：本文将以船坞搭载精度为目标，反变形方法应用为导向，分段制作阶段实施的路线，来介绍某船厂在 8.2 万吨散货船上利用反变形法对分段精度控制的讨论实施，从而实现在船坞搭载阶段减少结构错位离空，提高船舶精度，缩短船坞周期，增加经济效益的目的。关键词：精度控制 分段建造 反变形 中图分类号： 文献标识码：A 文章编号：引言船舶建造中焊接引起的变形是诸多变形中最常见的现象，在变形达到一定程度之后就会超出精度标准范围，需要现场通过额外的弥补措施进行矫正，根据造船行业 1:3:9 的成本理论，越是后期进行矫正，所付出的代价越大。通常情况下，焊接的变形我们可以在以下三个阶段进行控制：1、前期设计：合理的焊缝设计及焊接方法的选用；2、施工过程：制定合理的施工工艺，并对施工工艺严格执行，即现场工人根据设计的焊接电流、电压、焊接顺序、焊接速度进行施工；3、后期矫正：即变形后的补救措施，通过机械和火工进行变形矫正。对于整个船舶建造环节，分段精度的控制是重中之重，分段因焊接产生的变形我们需两方面加以理解和区别对待，从而制定相应的措施进行职称论文发表控制，保证船坞分段搭载顺利进行。1、分段完工状态目前船厂普遍的精度测量方法基本上是利用全站仪对分段相关点进行数据扫描，收集数据后用专用软件进行处理并与分段理论模型进行对比，尽量做到让实际分段与理论模型吻合。在船舶实际建造中，常见的分段完工状态应该和理论模型一致，分段的变形需要进行矫正或制作胎架时释放一定反变形，让分段完工后朝着理论模型的方向变化。另一种是该分段完工后产生的变形，虽然不能与理论模型数据吻合，但正是我们在船坞搭载阶段所需要的状态，或者认为在胎架制作时为让分段完工后达到与理论模型吻合所释放反变形反而不利于船坞搭载。那么一个分段完工后究竟需要一个什么样的状态呢，这需要我们结合船坞的搭载时分段状态来推断，进而制定分段建造时分段反变形释放的方法。下面将介绍两种不同分段状态要求下某造船厂分段反变形的释放应用。2、假舵（A030）的反变形释放应用2.1 船坞阶段假舵所需要的分段精度状态： 船舶的假舵是为了增加舵效，设计要求是在舵叶摆零时，假舵的外部线型应与舵叶一致2.2、分段完工后假舵的制作精度要求：GA021 完工后，舵系中心与假舵中心线重合。2.3 假舵的结构特点及焊接方式（图一）： 图 1 图 2假舵由...
