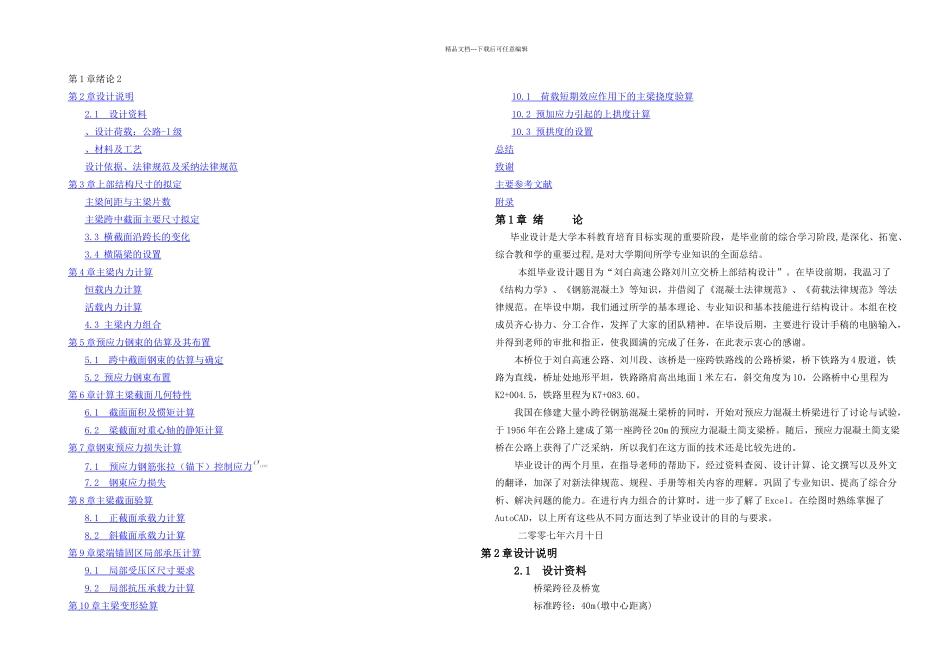

精品文档---下载后可任意编辑第 1 章绪论 2第 2 章设计说明 2.1 设计资料 、设计荷载:公路 -I 级 、材料及工艺 设计依据、法律规范及采纳法律规范 第 3 章上部结构尺寸的拟定 主梁间距与主梁片数 主梁跨中截面主要尺寸拟定 3.3 横截面沿跨长的变化 3.4 横隔梁的设置 第 4 章主梁内力计算 恒载内力计算 活载内力计算 4.3 主梁内力组合 第 5 章预应力钢束的估算及其布置 5.1 跨中截面钢束的估算与确定 5.2 预应力钢束布置 第 6 章计算主梁截面几何特性 6.1 截面面积及惯矩计算 6.2 梁截面对重心轴的静矩计算 第 7 章钢束预应力损失计算 7.1 预应力钢筋张拉(锚下)控制应力 7.2 钢束应力损失 第 8 章主梁截面验算 8.1 正截面承载力计算 8.2 斜截面承载力计算 第 9 章梁端锚固区局部承压计算 9.1 局部受压区尺寸要求 9.2 局部抗压承载力计算 第 10 章主梁变形验算 10.1 荷载短期效应作用下的主梁挠度验算 10.2 预加应力引起的上拱度计算 10.3 预拱度的设置 总结 致谢 主要参考文献 附录 第 1 章 绪 论毕业设计是大学本科教育培育目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。本组毕业设计题目为“刘白高速公路刘川立交桥上部结构设计”。在毕设前期,我温习了《结构力学》、《钢筋混凝土》等知识,并借阅了《混凝土法律规范》、《荷载法律规范》等法律规范。在毕设中期,我们通过所学的基本理论、专业知识和基本技能进行结构设计。本组在校成员齐心协力、分工合作,发挥了大家的团队精神。在毕设后期,主要进行设计手稿的电脑输入,并得到老师的审批和指正,使我圆满的完成了任务,在此表示衷心的感谢。本桥位于刘白高速公路、刘川段、该桥是一座跨铁路线的公路桥梁,桥下铁路为 4 股道,铁路为直线,桥址处地形平坦,铁路路肩高出地面 1 米左右,斜交角度为 10,公路桥中心里程为K2+004.5,铁路里程为 K7+083.60。我国在修建大量小跨径钢筋混凝土梁桥的同时,开始对预应力混凝土桥梁进行了讨论与试验,于 1956 年在公路上建成了第一座跨径 20m 的预应力混凝土简支梁桥。随后,预应力混凝土简支梁桥在公路上获得了广泛采纳,所以我们在这方面的技术还是比较先进的。毕业设计的两个月里,在指导老师的帮助下,经过资料查阅、设计计算、论文撰写以及外文的翻译,加深了对新法律...
