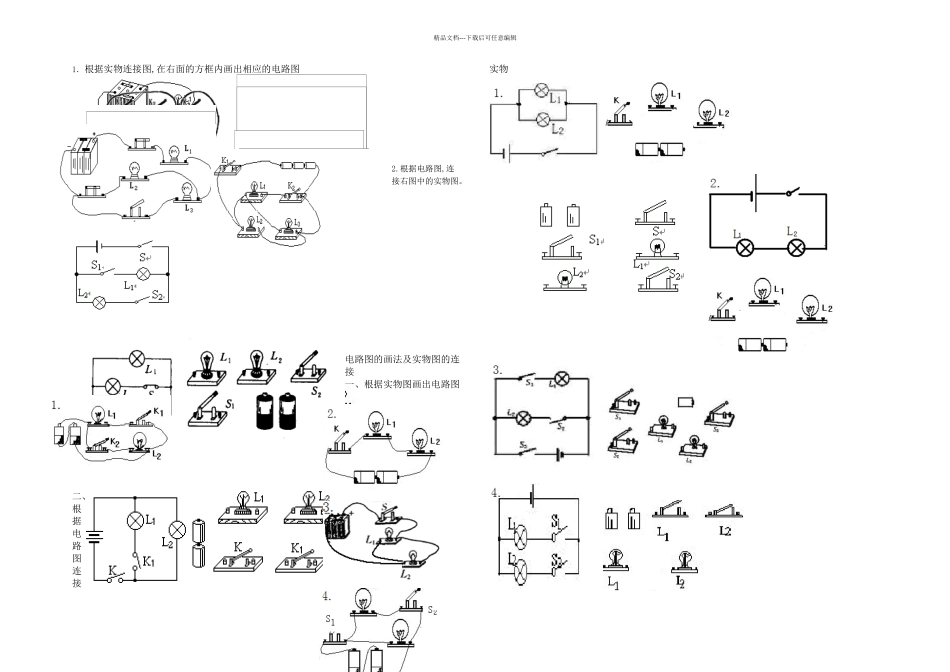

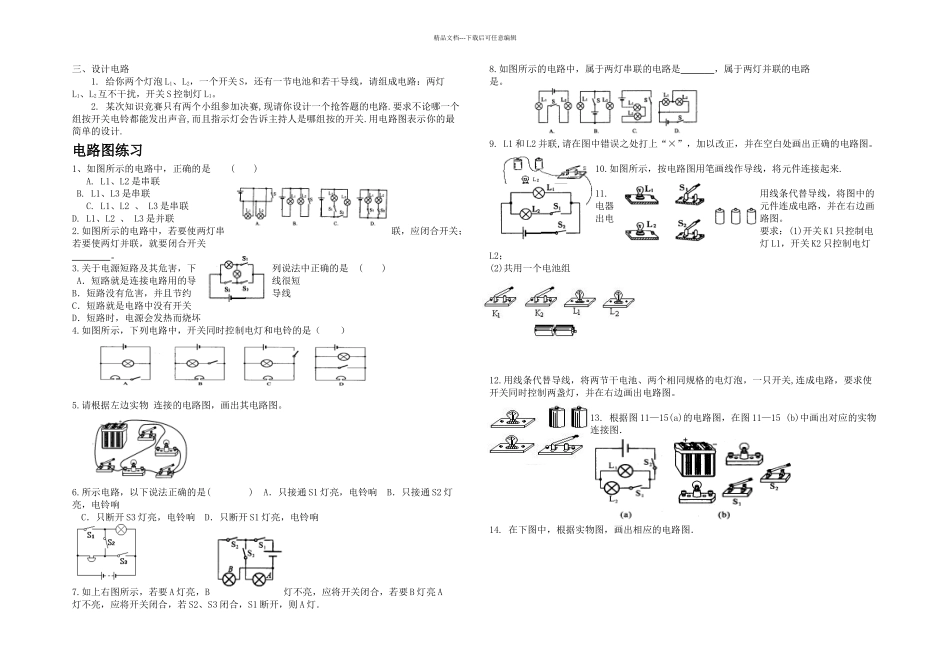

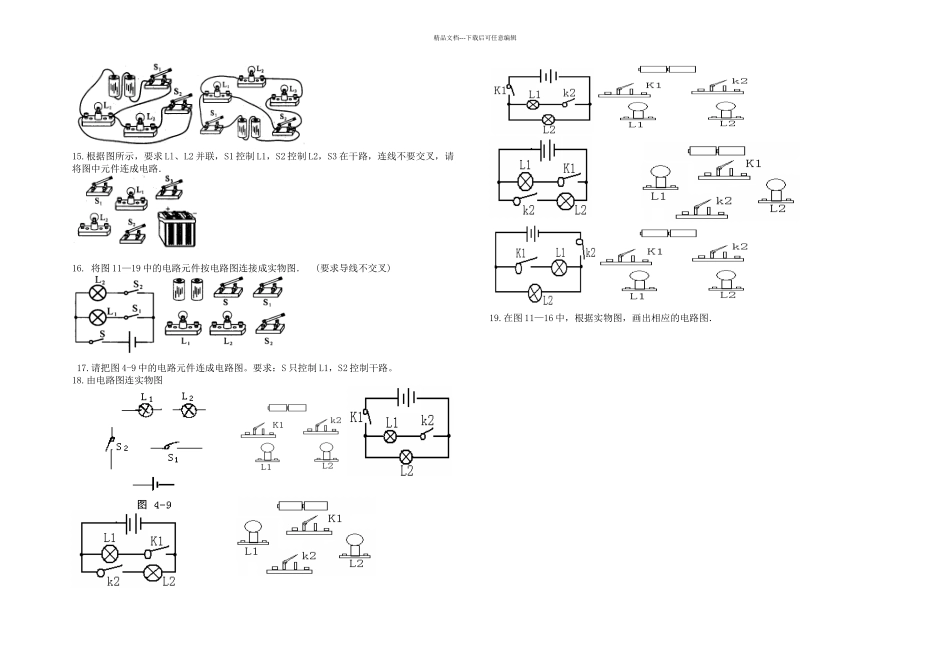

精品文档---下载后可任意编辑1．根据实物连接图,在右面的方框内画出相应的电路图2.根据电路图,连接右图中的实物图。电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物精品文档---下载后可任意编辑三、设计电路1. 给你两个灯泡 L1、L2，一个开关 S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关 S 控制灯 L1。2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( ) A. L1、L2 是串联 B. L1、L3 是串联 C. L1、L2 、 L3 是串联 D. L1、L2 、 L3 是并联2.如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。 3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节约导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 4.如图所示，下列电路中，开关同时控制电灯和电铃的是（ ） 5.请根据左边实物 连接的电路图，画出其电路图。6.所示电路，以下说法正确的是( ) A．只接通 S1 灯亮，电铃响 B．只接通 S2 灯亮，电铃响C．只断开 S3 灯亮，电铃响 D．只断开 S1 灯亮，电铃响 7.如上右图所示，若要 A 灯亮，B灯不亮，应将开关闭合，若要 B 灯亮 A灯不亮，应将开关闭合，若 S2、S3 闭合，S1 断开，则 A 灯． 8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。 9. L1 和 L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 10.如图所示，按电路图用笔画线作导线，将元件连接起来. 11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。要求：(1)开关 K1 只控制电灯 L1，开关 K2 只控制电灯L2；(2)共用一个电池组 12.用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关,连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。13. 根据图 11—15(a)的电路图，在图 11—15 (b)中画出对应的实物连接图． 14. 在下图中，根据实物图，画出相应的电路图． 精品文档---下载后可任意编辑15.根据图所示，要求 Ll、L2 并联，S1 控制 L1，S2 控制 L2，S3 在干路，连线不...
