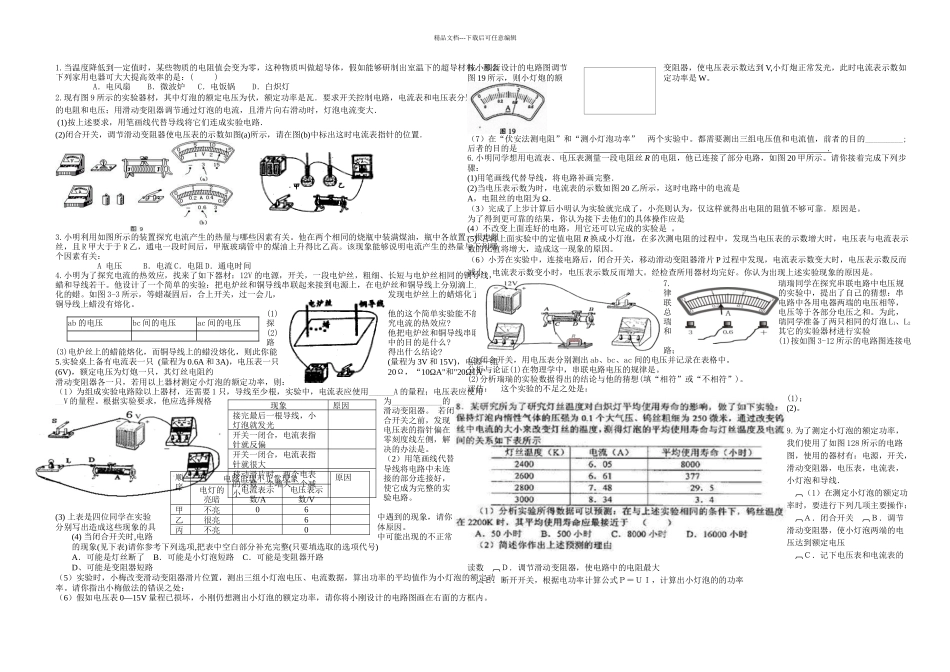

精品文档---下载后可任意编辑1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，假如能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：( ) A．电风扇 B．微波炉 C．电饭锅 D．白炽灯2.现有图 9 所示的实验器材，其中灯泡的额定电压为伏，额定功率是瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大．(1)按上述要求，用笔画线代替导线将它们连成实验电路．(2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置．3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且 R 甲大于于 R 乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关：A 电压 B．电流 C．电阻 D．通电时间4.小明为了探究电流的热效应，找来了如下器材：12V 的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的铜导线，蜡和导线若干。他设计了一个简单的实验：把电炉丝和铜导线串联起来接到电源上，在电炉丝和铜导线上分别滴上几滴熔化的蜡。如图 3-3 所示，等蜡凝固后，合上开关，过一会儿，发现电炉丝上的蜡熔化了，而铜导线上蜡没有熔化。 (1)他的这个简单实验能不能用来探究电流的热效应? (2)他把电炉丝和铜导线串联在电路中的目的是什么?(3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能得出什么结论?5.实验桌上备有电流表一只 (量程为 0.6A 和 3A)，电压表一只 (量程为 3V 和 15V)，电源—组 (6V)，额定电压为灯炮一只，其灯丝电阻约20Ω，“10ΩA"和"20Ω1A"滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则：（1）为组成实验电路除以上器材，还需要 1 只，导线至少根，实验中，电流表应使用______A 的量程；电压表应使用__V 的量程。根据实验要求，他应选择规格为____________的滑动变阻器。 若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。（2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。(3) 上表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因。(4) 当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选...
