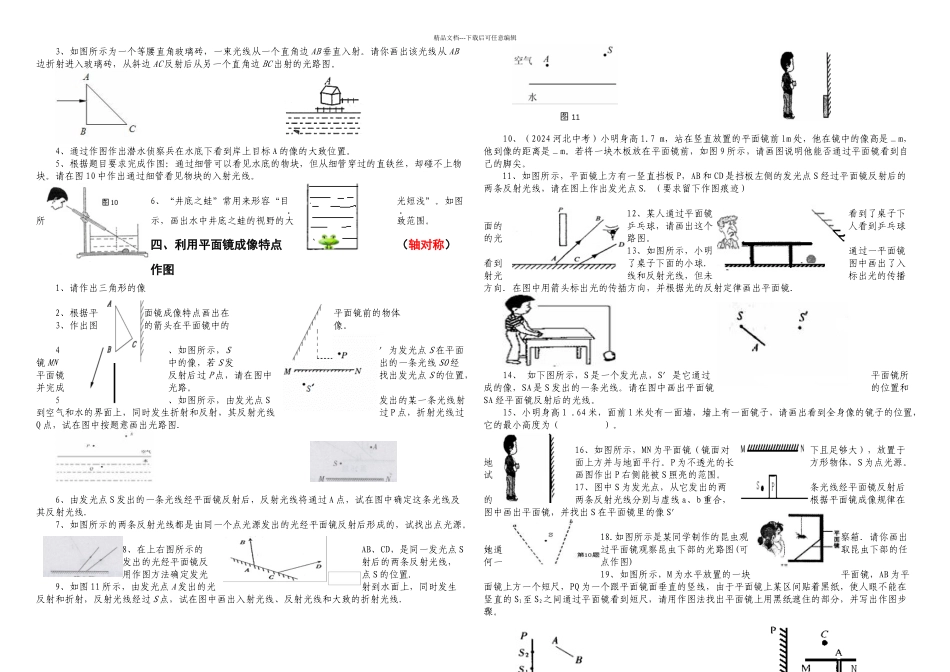

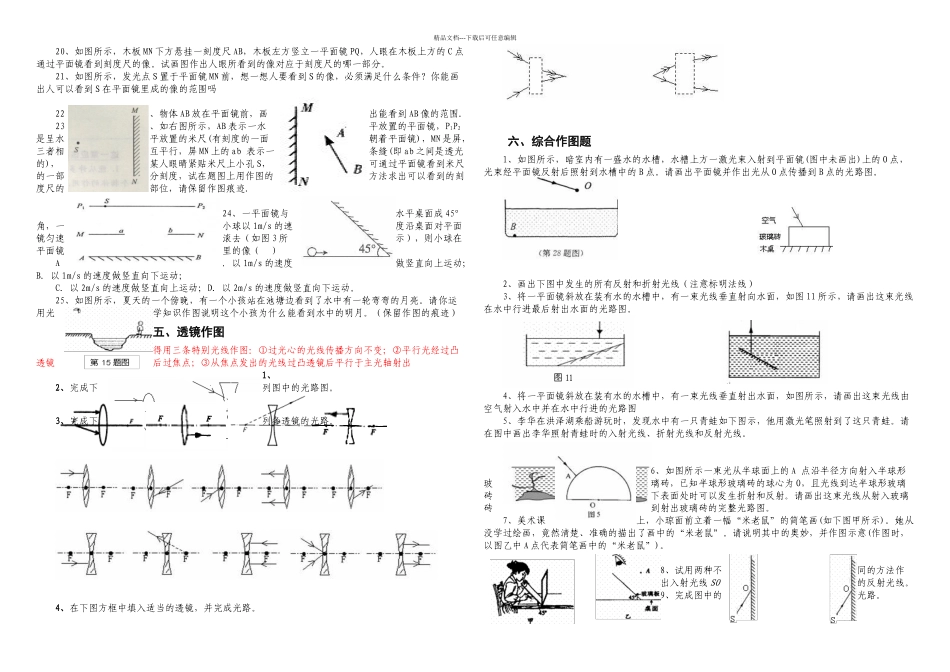

45º45º精品文档---下载后可任意编辑一、利用光的直线传播作图1、影子作图（1）、下图（左）中，S1、S2 是发光点，AB 是挡板，试作出屏幕上光完全照不到的地方。（2）、如图 2 所示。AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。2、位置、范围题（1）、作出人眼透过小孔看到的外界的范围（2）、“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。（3）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）（4）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图 9所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）3、小孔成像作图（1）画出如图所示的小孔成像的光行进的径迹。（2）作出下列小孔成像的光路图．（AB 是发光物）（3）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清楚倒立的像，请在图中确定成像仪上小孔O 的位置（画出光路图，保留作图痕迹）．二、利用光的反射定律作图利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、如图所示，两块平面镜互成直角放置，请在图中作出入射光线的反射光线．4、工人师傅将反射薄膜 M 贴在一个工件的表面．用反射光线来“放大”显示表面的微小变化， 如图所示．试在图中作出一束平行光线的反射光线． 5、画出图中平面镜的位置。（标明镜面与水平方向夹角的度数）6、要想使与水平方向成 30º 角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）7、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。8、如图所示，两块平面镜平行相对放置，完成光路图。 9、如图所示，两块平面镜成 45º 夹角放置，完成光路图。10、自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。试完成图中一条光线的光路图。11、利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。12、...
