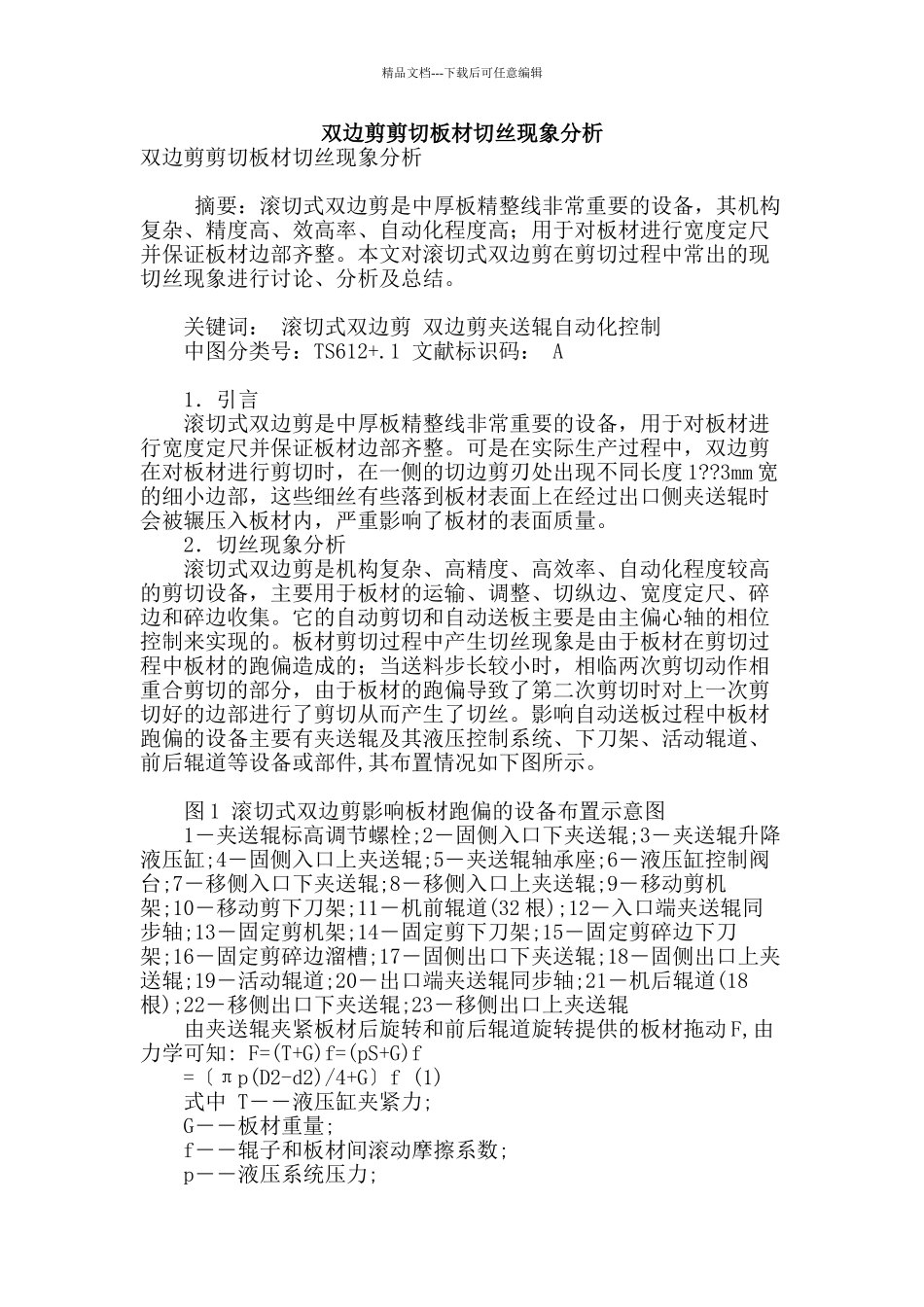

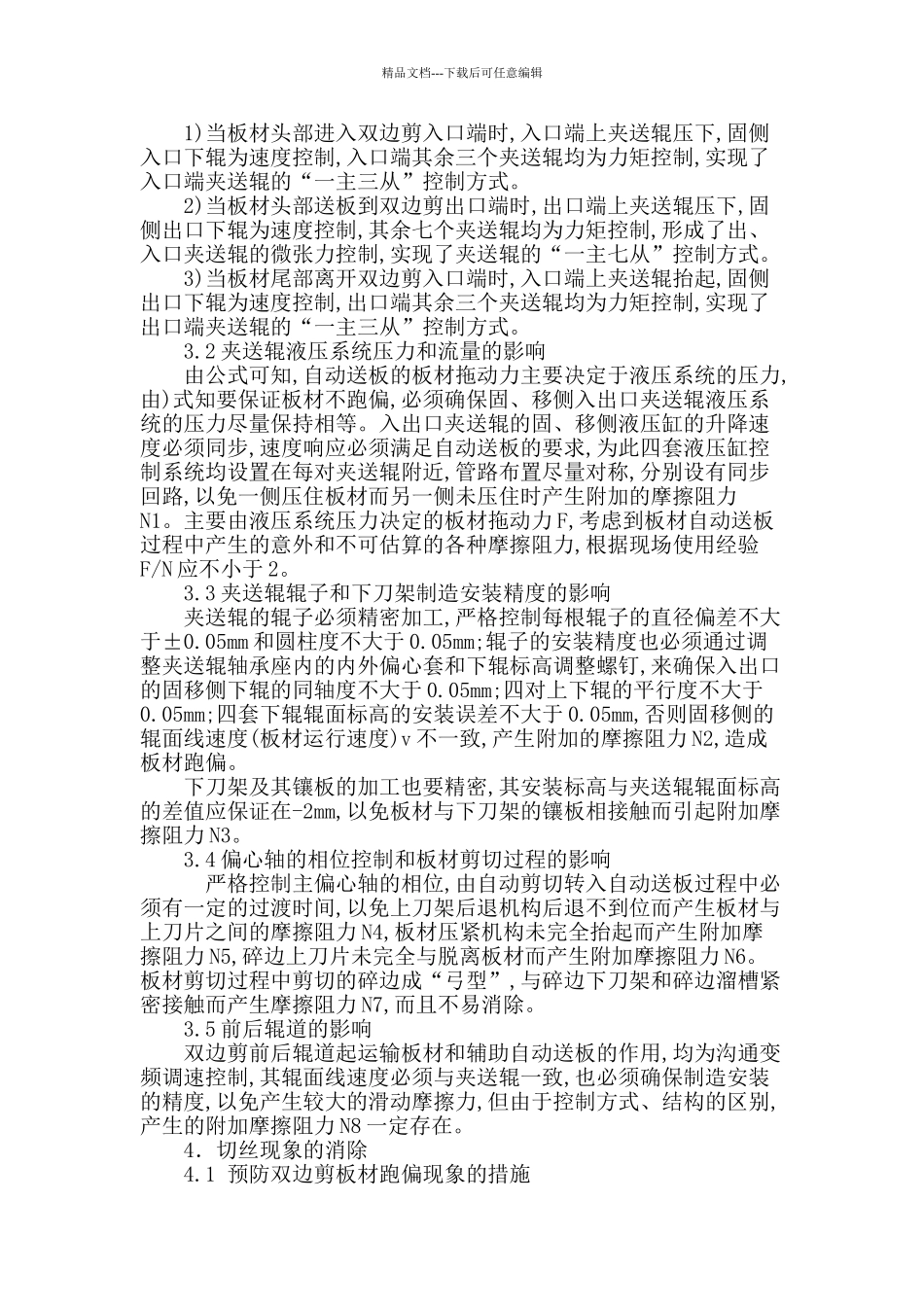

精品文档---下载后可任意编辑双边剪剪切板材切丝现象分析双边剪剪切板材切丝现象分析 摘要：滚切式双边剪是中厚板精整线非常重要的设备，其机构复杂、精度高、效高率、自动化程度高；用于对板材进行宽度定尺并保证板材边部齐整。本文对滚切式双边剪在剪切过程中常出的现切丝现象进行讨论、分析及总结。 关键词： 滚切式双边剪 双边剪夹送辊自动化控制 中图分类号：TS612+.1 文献标识码： A 1．引言 滚切式双边剪是中厚板精整线非常重要的设备，用于对板材进行宽度定尺并保证板材边部齐整。可是在实际生产过程中，双边剪在对板材进行剪切时，在一侧的切边剪刃处出现不同长度 1??3mm 宽的细小边部，这些细丝有些落到板材表面上在经过出口侧夹送辊时会被辗压入板材内，严重影响了板材的表面质量。 2．切丝现象分析 滚切式双边剪是机构复杂、高精度、高效率、自动化程度较高的剪切设备，主要用于板材的运输、调整、切纵边、宽度定尺、碎边和碎边收集。它的自动剪切和自动送板主要是由主偏心轴的相位控制来实现的。板材剪切过程中产生切丝现象是由于板材在剪切过程中板材的跑偏造成的；当送料步长较小时，相临两次剪切动作相重合剪切的部分，由于板材的跑偏导致了第二次剪切时对上一次剪切好的边部进行了剪切从而产生了切丝。影响自动送板过程中板材跑偏的设备主要有夹送辊及其液压控制系统、下刀架、活动辊道、前后辊道等设备或部件,其布置情况如下图所示。 图 1 滚切式双边剪影响板材跑偏的设备布置示意图 1―夹送辊标高调节螺栓;2―固侧入口下夹送辊;3―夹送辊升降液压缸;4―固侧入口上夹送辊;5―夹送辊轴承座;6―液压缸控制阀台;7―移侧入口下夹送辊;8―移侧入口上夹送辊;9―移动剪机架;10―移动剪下刀架;11―机前辊道(32 根);12―入口端夹送辊同步轴;13―固定剪机架;14―固定剪下刀架;15―固定剪碎边下刀架;16―固定剪碎边溜槽;17―固侧出口下夹送辊;18―固侧出口上夹送辊;19―活动辊道;20―出口端夹送辊同步轴;21―机后辊道(18根);22―移侧出口下夹送辊;23―移侧出口上夹送辊 由夹送辊夹紧板材后旋转和前后辊道旋转提供的板材拖动 F,由力学可知: F=(T+G)f=(pS+G)f =〔πp(D2-d2)/4+G〕f (1) 式中 T――液压缸夹紧力; G――板材重量; f――辊子和板材间滚动摩擦系数; p――液压系统压力; 精品文档---下载后可任意编辑 S――液压缸有效工作面积; D――液压缸活塞直径; d――液压缸活塞杆直径。 板材运行中的摩擦阻...
