基坑槽钢桩支护方案

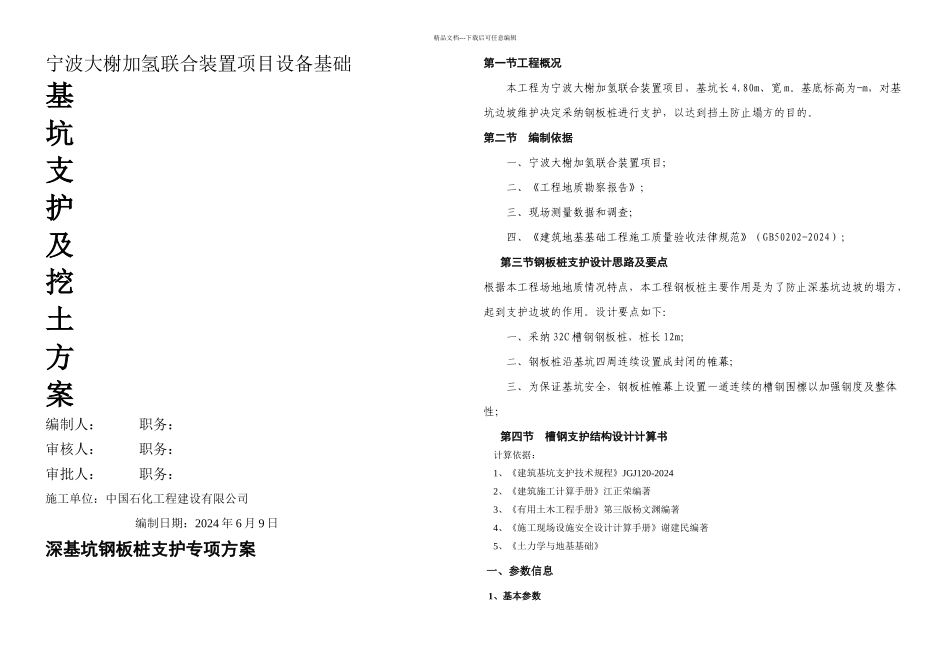

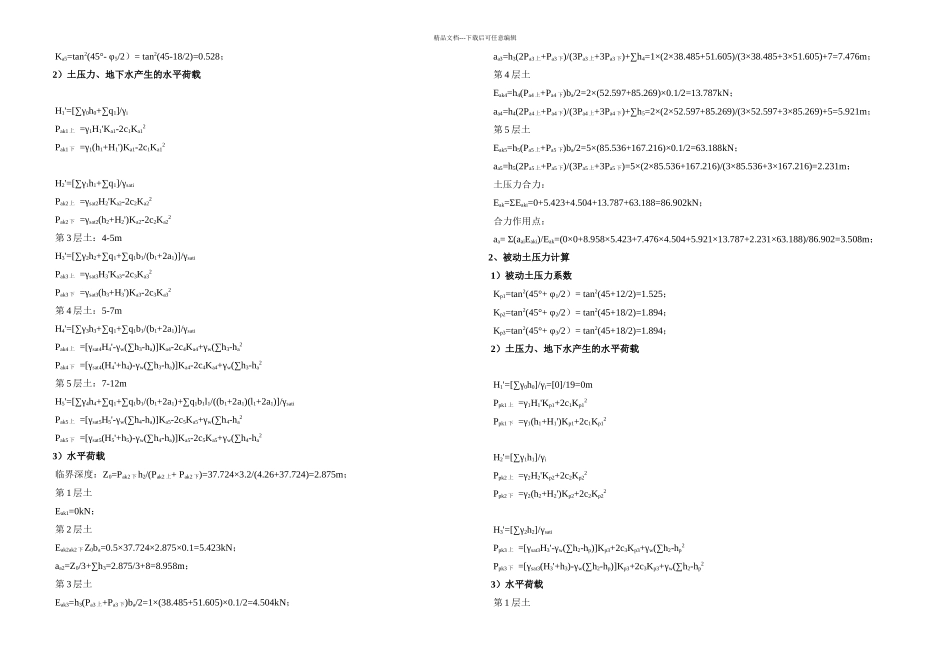

精品文档---下载后可任意编辑宁波大榭加氢联合装置项目设备基础基坑支护及挖土方案编制人： 职务：审核人： 职务：审批人： 职务：施工单位：中国石化工程建设有限公司编制日期：2024 年 6 月 9 日深基坑钢板桩支护专项方案第一节工程概况本工程为宁波大榭加氢联合装置项目，基坑长 4.80m、宽 m。基底标高为-m，对基坑边坡维护决定采纳钢板桩进行支护，以达到挡土防止塌方的目的。第二节 编制依据一、宁波大榭加氢联合装置项目；二、《工程地质勘察报告》；三、现场测量数据和调查；四、《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）；第三节钢板桩支护设计思路及要点根据本工程场地地质情况特点，本工程钢板桩主要作用是为了防止深基坑边坡的塌方，起到支护边坡的作用。设计要点如下：一、采纳 32C 槽钢钢板桩，桩长 12m；二、钢板桩沿基坑四周连续设置成封闭的帷幕；三、为保证基坑安全，钢板桩帷幕上设置一道连续的槽钢围檩以加强钢度及整体性；第四节 槽钢支护结构设计计算书 计算依据： 1、《建筑基坑支护技术规程》JGJ120-2024 2、《建筑施工计算手册》江正荣编著 3、《有用土木工程手册》第三版杨文渊编著 4、《施工现场设施安全设计计算手册》谢建民编著 5、《土力学与地基基础》 一、参数信息 1、基本参数精品文档---下载后可任意编辑支护桩材料钢桩支护桩间距 ba(m)支护桩嵌入土深度 ld(m)基坑开挖深度 h(m)基坑外侧水位深度 ha(m)基坑内侧水位深度 hp(m)支护桩在坑底处的水平位移量 υ(mm)12 2、土层参数土层类型土厚度 h(m)土重度γ(kN/m3)粘聚力c(kPa)内摩擦角φ(°)饱和土重度γsat(kN/m3)水土分算填土519101220否粘性土821151822是粘性土421161822是 3、荷载参数类型荷载 q(kpa)距支护边缘的水平距离 a(m)垂直基坑边的分布宽度 b(m)平行基坑边的分布长度 l(m)作用深度 d(m)满布荷载3////条形局部荷载44/0矩形局部荷载 45562 4、计算系数结构重要性系数 γ01综合分项系数 γF嵌固稳定安全系数 Ke圆弧滑动稳定安全系数 Ks 二、土压力计算土压力分布示意图附加荷载布置图 1、主动土压力计算 1）主动土压力系数 Ka1=tan2(45°- φ1/2）= tan2(45-12/2)=0.656； Ka2=tan2(45°- φ2/2）= tan2(45-12/2)=0.656； Ka3=tan2(45°- φ3/2）= tan2(45-12/2)=0.656； Ka4=tan2(45°- φ4/2）= tan2(45-18/2)=0.528；精品文档---下载后可任意编辑 Ka5=tan2(45°- φ5...
