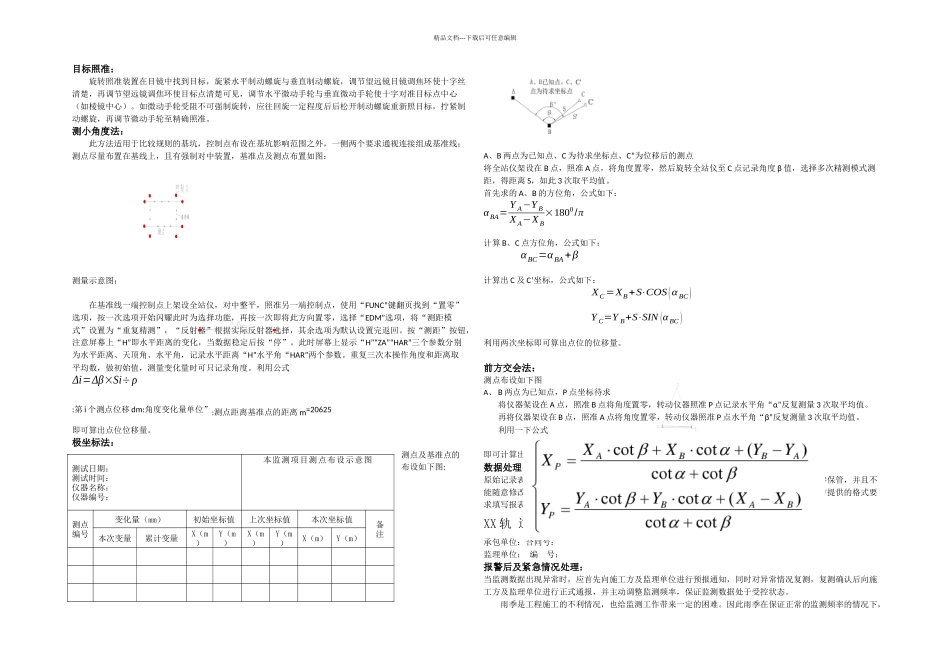

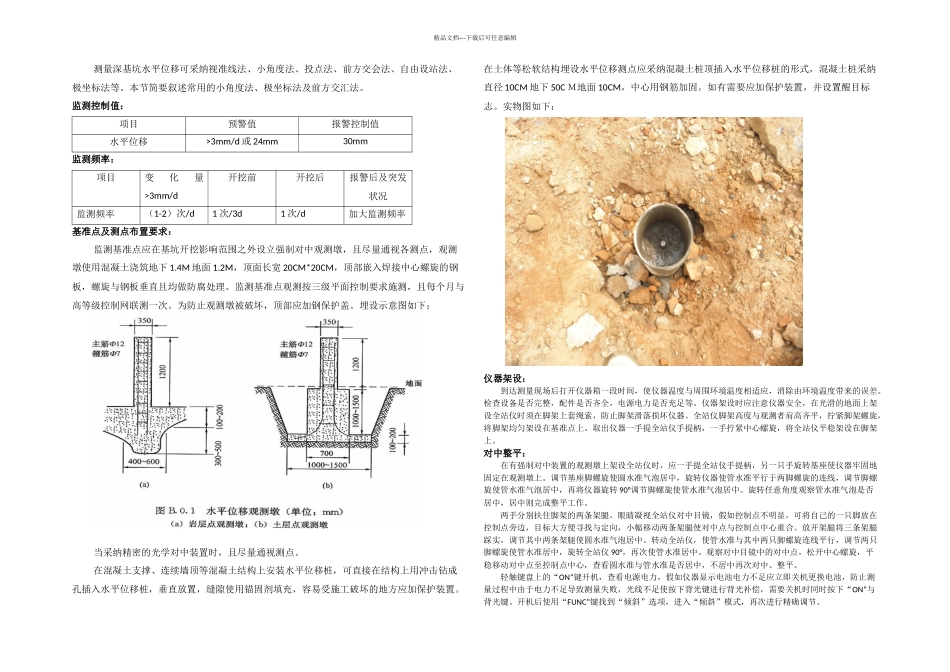

精品文档---下载后可任意编辑测量深基坑水平位移可采纳视准线法、小角度法、投点法、前方交会法、自由设站法、极坐标法等。本节简要叙述常用的小角度法、极坐标法及前方交汇法。监测控制值：项目预警值报警控制值水平位移>3mm/d 或 24mm30mm监测频率：项目变化量>3mm/d开挖前开挖后报警后及突发状况监测频率（1-2）次/d1 次/3d1 次/d加大监测频率基准点及测点布置要求：监测基准点应在基坑开挖影响范围之外设立强制对中观测墩，且尽量通视各测点，观测墩使用混凝土浇筑地下 1.4M 地面 1.2M，顶面长宽 20CM*20CM，顶部嵌入焊接中心螺旋的钢板，螺旋与钢板垂直且均做防腐处理。监测基准点观测按三级平面控制要求施测，且每个月与高等级控制网联测一次。为防止观测墩被破坏，顶部应加钢保护盖。埋设示意图如下：当采纳精密的光学对中装置时，且尽量通视测点。在混凝土支撑、连续墙顶等混凝土结构上安装水平位移桩，可直接在结构上用冲击钻成孔插入水平位移桩，垂直放置，缝隙使用锚固剂填充，容易受施工破坏的地方应加保护装置。在土体等松软结构埋设水平位移测点应采纳混凝土桩顶插入水平位移桩的形式，混凝土桩采纳直径 10CM 地下 50C Ｍ地面 10CM，中心用钢筋加固。如有需要应加保护装置，并设置醒目标志。实物图如下：仪器架设：到达测量现场后打开仪器箱一段时间，使仪器温度与周围环境温度相适应，消除由环境温度带来的误差。检查设备是否完整，配件是否齐全，电源电力是否充足等。仪器架设时应注意仪器安全，在光滑的地面上架设全站仪时须在脚架上套绳索，防止脚架滑落损坏仪器。全站仪脚架高度与观测者肩高齐平，拧紧脚架螺旋，将脚架均匀架设在基准点上。取出仪器一手提全站仪手提柄，一手拧紧中心螺旋，将全站仪平稳架设在脚架上。对中整平：在有强制对中装置的观测墩上架设全站仪时，应一手提全站仪手提柄，另一只手旋转基座使仪器牢固地固定在观测墩上。调节基座脚螺旋使圆水准气泡居中，旋转仪器使管水准平行于两脚螺旋的连线，调节脚螺旋使管水准气泡居中，再将仪器旋转 90°调节脚螺旋使管水准气泡居中。旋转任意角度观察管水准气泡是否居中，居中则完成整平工作。两手分别扶住脚架的两条架腿，眼睛凝视全站仪对中目镜，假如控制点不明显，可将自己的一只脚放在控制点旁边，目标大方便寻找与定向，小幅移动两条架腿使对中点与控制点中心重合。放开架腿将三条架腿踩实，调节其中两条架腿使圆水准气泡居中。转动全站仪，使...
