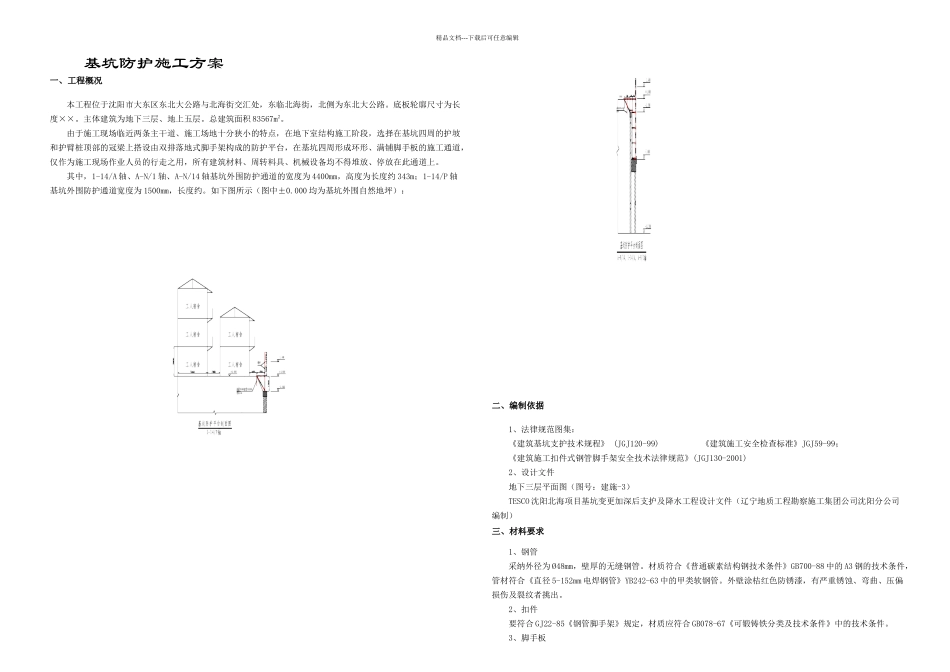

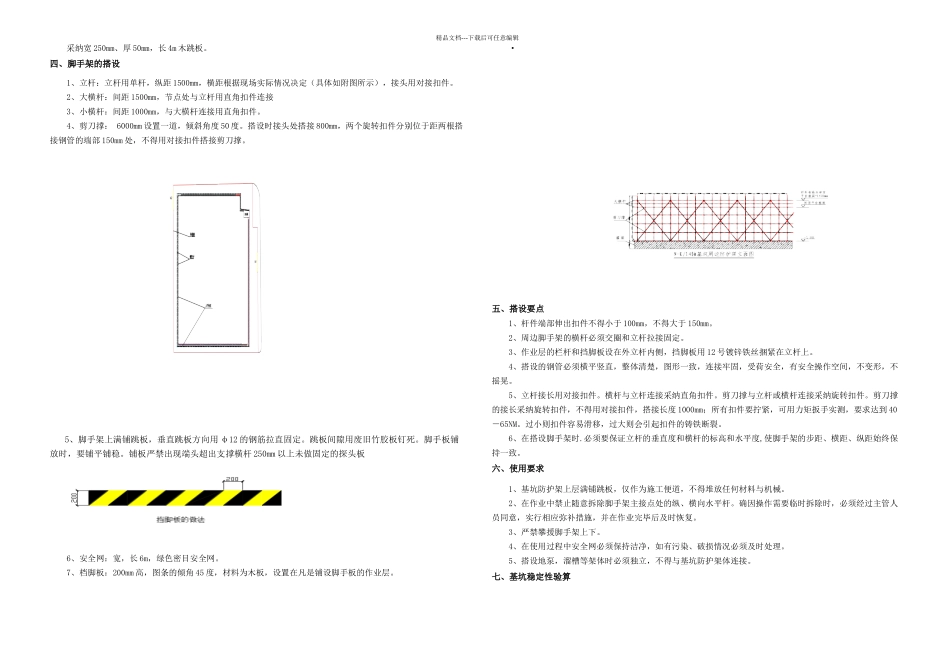

精品文档---下载后可任意编辑基坑防护施工方案一、工程概况本工程位于沈阳市大东区东北大公路与北海街交汇处，东临北海街，北侧为东北大公路。底板轮廓尺寸为长度××。主体建筑为地下三层、地上五层。总建筑面积 83567m2。由于施工现场临近两条主干道、施工场地十分狭小的特点，在地下室结构施工阶段，选择在基坑四周的护坡和护臂桩顶部的冠梁上搭设由双排落地式脚手架构成的防护平台，在基坑四周形成环形、满铺脚手板的施工通道，仅作为施工现场作业人员的行走之用，所有建筑材料、周转料具、机械设备均不得堆放、停放在此通道上。其中，1-14/A 轴、A-N/1 轴、A-N/14 轴基坑外围防护通道的宽度为 4400mm，高度为长度约 343m；1-14/P 轴基坑外围防护通道宽度为 1500mm，长度约。如下图所示（图中±0.000 均为基坑外围自然地坪）：二、编制依据1、法律规范图集：《建筑基坑支护技术规程》 (JGJ120-99) 《建筑施工安全检查标准》JGJ59-99； 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001) 2、设计文件地下三层平面图（图号：建施-3）TESCO 沈阳北海项目基坑变更加深后支护及降水工程设计文件（辽宁地质工程勘察施工集团公司沈阳分公司编制）三、材料要求1、钢管采纳外径为 Ø48mm，壁厚的无缝钢管。材质符合《普通碳素结构钢技术条件》GB700-88 中的 A3 钢的技术条件，管材符合《直径 5-152mm 电焊钢管》YB242-63 中的甲类软钢管。外壁涂桔红色防锈漆，有严重锈蚀、弯曲、压偏损伤及裂纹者挑出。2、扣件要符合 GJ22-85《钢管脚手架》规定，材质应符合 GB078-67《可锻铸铁分类及技术条件》中的技术条件。3、脚手板精品文档---下载后可任意编辑采纳宽 250mm、厚 50mm，长 4m 木跳板。四、脚手架的搭设1、立杆：立杆用单杆，纵距 1500mm，横距根据现场实际情况决定（具体如附图所示），接头用对接扣件。2、大横杆：间距 1500mm，节点处与立杆用直角扣件连接3、小横杆：间距 1000mm，与大横杆连接用直角扣件。4、剪刀撑： 6000mm 设置一道，倾斜角度 50 度。搭设时接头处搭接 800mm，两个旋转扣件分别位于距两根搭接钢管的端部 150mm 处，不得用对接扣件搭接剪刀撑。5、脚手架上满铺跳板，垂直跳板方向用 φ12 的钢筋拉直固定。跳板间隙用废旧竹胶板钉死。脚手板铺放时，要铺平铺稳。铺板严禁出现端头超出支撑横杆 250mm 以上未做固定的探头板6、安全网：宽，长 6m，绿色密目安全网。7、档脚板...
