怎样判断电流表的测量对象

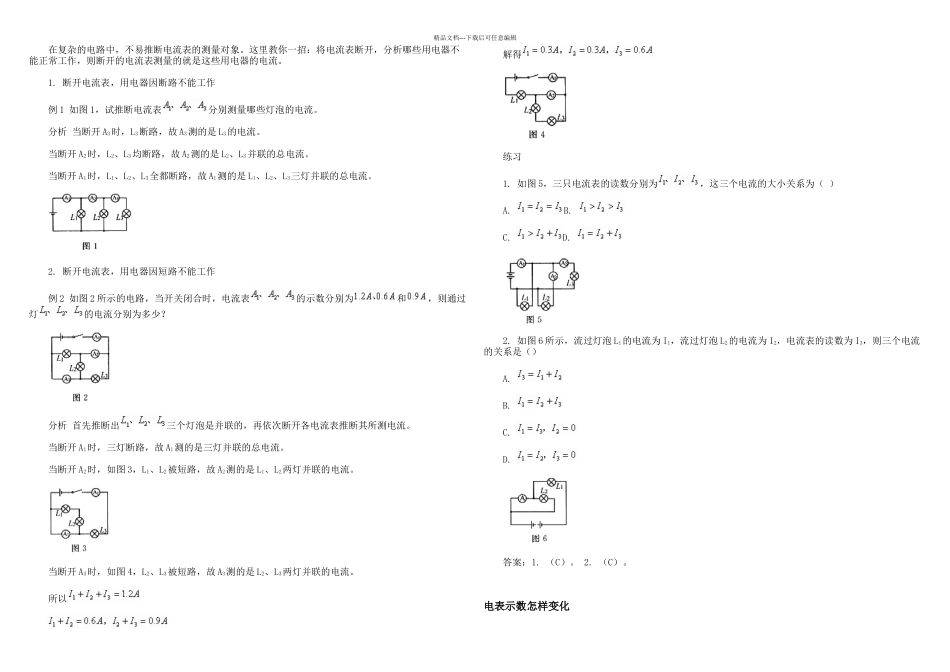

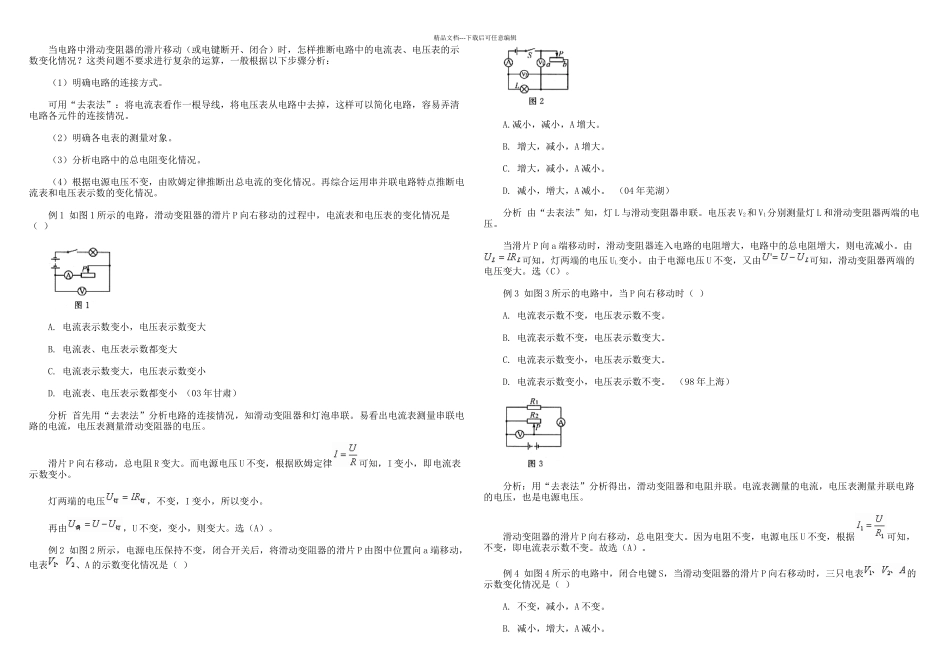

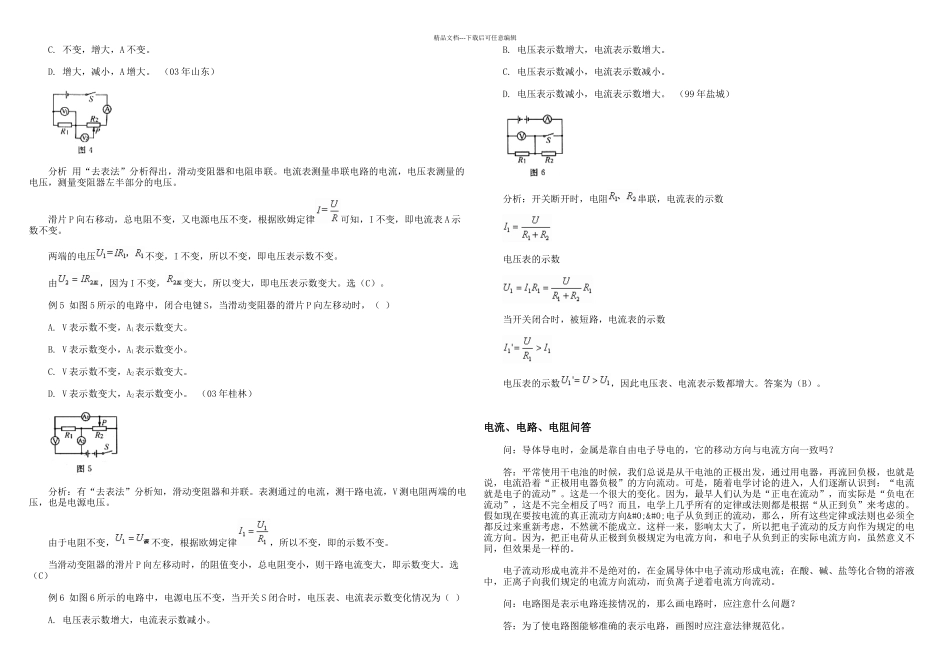

精品文档---下载后可任意编辑在复杂的电路中，不易推断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。1. 断开电流表，用电器因断路不能工作例 1 如图 1，试推断电流表分别测量哪些灯泡的电流。分析 当断开 A3时，L3断路，故 A3测的是 L3的电流。当断开 A2时，L2、L3均断路，故 A2测的是 L2、L3并联的总电流。当断开 A1时，L1、L2、L3全都断路，故 A1测的是 L1、L2、L3三灯并联的总电流。2. 断开电流表，用电器因短路不能工作例 2 如图 2 所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？分析 首先推断出三个灯泡是并联的，再依次断开各电流表推断其所测电流。当断开 A1时，三灯断路，故 A1测的是三灯并联的总电流。当断开 A2时，如图 3，L1、L2被短路，故 A2测的是 L1、L2两灯并联的电流。当断开 A3时，如图 4，L2、L3被短路，故 A3测的是 L2、L3两灯并联的电流。所以解得练习1. 如图 5，三只电流表的读数分别为，这三个电流的大小关系为（ ）A. B. C. D. 2. 如图 6 所示，流过灯泡 L1的电流为 I1，流过灯泡 L2的电流为 I2，电流表的读数为 I3，则三个电流的关系是（）A. B. C. D. 答案：1. （C）。 2. （C）。 电表示数怎样变化精品文档---下载后可任意编辑当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样推断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般根据以下步骤分析：（1）明确电路的连接方式。可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。（2）明确各电表的测量对象。（3）分析电路中的总电阻变化情况。（4）根据电源电压不变，由欧姆定律推断出总电流的变化情况。再综合运用串并联电路特点推断电流表和电压表示数的变化情况。例 1 如图 1 所示的电路，滑动变阻器的滑片 P 向右移动的过程中，电流表和电压表的变化情况是（ ）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小 （03 年甘肃）分析 首先用“去表法”分析电路的连接情况，知滑动变阻器和灯泡串联。易看出电流表测量串联电路的电流，电压表测量滑动变阻器的电压。滑片 P 向右移动，总电阻 R 变大。而...
