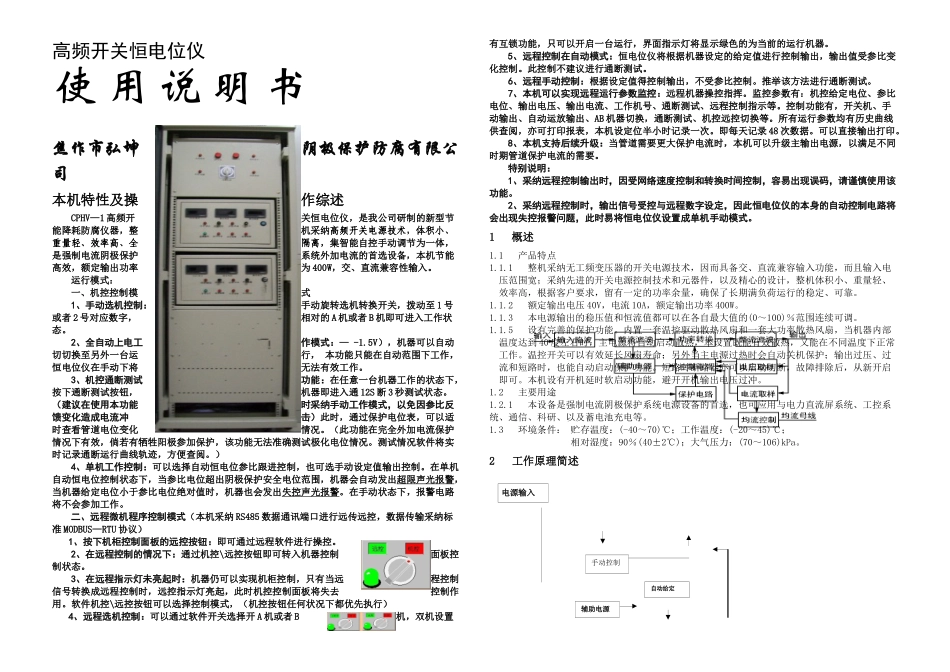

高频开关恒电位仪使 用 说 明 书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1 高频开关恒电位仪，是我公司研制的新型节能降耗防腐仪器，整机采纳高频开关电源技术，体积小、重量轻、效率高、全隔离，集智能自控手动调节为一体，是强制电流阴极保护系统外加电流的首选设备，本机节能高效，额定输出功率为 400W，交、直流兼容性输入。运行模式：一、机控控制模式1、手动选机控制：手动旋转选机转换开关，拨动至 1 号或者 2 号对应数字，相对的 A 机或者 B 机即可进入工作状态。2、全自动上电工作模式：— -1.5V），机器可以自动切切换至另外一台运行， 本功能只能在自动范围下工作，恒电位仪在手动下将无法有效工作。3、机控通断测试功能：在任意一台机器工作的状态下，按下通断测试按钮，机器即进入通 12S 断 3 秒测试状态。（建议在使用本功能时采纳手动工作模式，以免因参比反馈变化造成电流冲击）此时，通过保护电位表，可以适时查看管道电位变化情况。（此功能在完全外加电流保护情况下有效，倘若有牺牲阳极参加保护，该功能无法准确测试极化电位情况。测试情况软件将实时记录通断运行曲线轨迹，方便查阅。）4、单机工作控制：可以选择自动恒电位参比跟进控制，也可选手动设定值输出控制。在单机自动恒电位控制状态下，当参比电位超出阴极保护安全电位范围，机器会自动发出超限声光报警，当机器给定电位小于参比电位绝对值时，机器也会发出失控声光报警。在手动状态下，报警电路将不会参加工作。二、远程微机程序控制模式（本机采纳 RS485 数据通讯端口进行远传远控，数据传输采纳标准 MODBUS—RTU 协议）1、按下机柜控制面板的远控按钮：即可通过远程软件进行操控。2、在远程控制的情况下：通过机控\远控按钮即可转入机器控制面板控制状态。3、在远程指示灯未亮起时：机器仍可以实现机柜控制，只有当远程控制信号转换成远程控制时，远控指示灯亮起，此时机控控制面板将失去控制作用。软件机控\远控按钮可以选择控制模式，（机控按钮任何状况下都优先执行）4、远程选机控制：可以通过软件开关选择开 A 机或者 B机，双机设置有互锁功能，只可以开启一台运行，界面指示灯将显示绿色的为当前的运行机器。5、远程控制在自动模式：恒电位仪将根据机器设定的给定值进行控制输出，输出值受参比变化控制。此控制不建议进行通断测试。6、远程手动控制：根据设定值得控制输出，不受参比控制。推举该方法进行通断...
