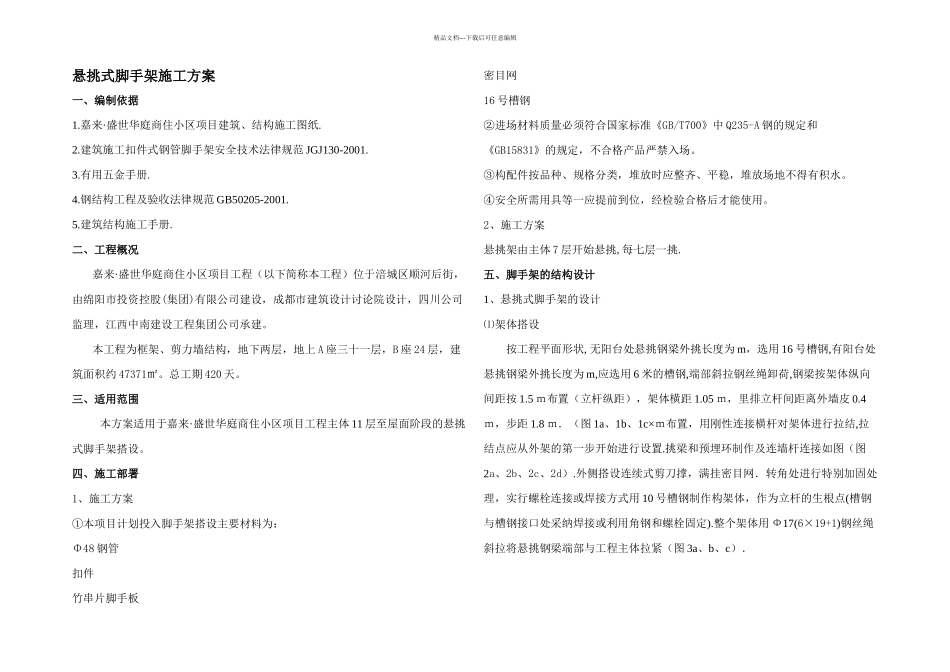

精品文档---下载后可任意编辑悬挑式脚手架施工方案一、编制依据1
嘉来·盛世华庭商住小区项目建筑、结构施工图纸
建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-2001
有用五金手册
钢结构工程及验收法律规范 GB50205-2001
建筑结构施工手册
二、工程概况嘉来·盛世华庭商住小区项目工程（以下简称本工程）位于涪城区顺河后街，由绵阳市投资控股(集团)有限公司建设，成都市建筑设计讨论院设计，四川公司监理，江西中南建设工程集团公司承建
本工程为框架、剪力墙结构，地下两层，地上 A 座三十一层，B 座 24 层，建筑面积约 47371㎡
总工期 420 天
三、适用范围本方案适用于嘉来·盛世华庭商住小区项目工程主体 11 层至屋面阶段的悬挑式脚手架搭设
四、施工部署1、施工方案①本项目计划投入脚手架搭设主要材料为：Φ48 钢管扣件竹串片脚手板密目网16 号槽钢②进场材料质量必须符合国家标准《GB/T700》中 Q235-A 钢的规定和《GB15831》的规定，不合格产品严禁入场
③构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水
④安全所需用具等一应提前到位，经检验合格后才能使用
2、施工方案悬挑架由主体 7 层开始悬挑,每七层一挑
五、脚手架的结构设计1、悬挑式脚手架的设计⑴架体搭设按工程平面形状, 无阳台处悬挑钢梁外挑长度为 m，选用 16 号槽钢,有阳台处悬挑钢梁外挑长度为 m,应选用 6 米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按 1
5 ｍ布置（立杆纵距），架体横距 1
05 ｍ，里排立杆间距离外墙皮 0
4ｍ，步距 1

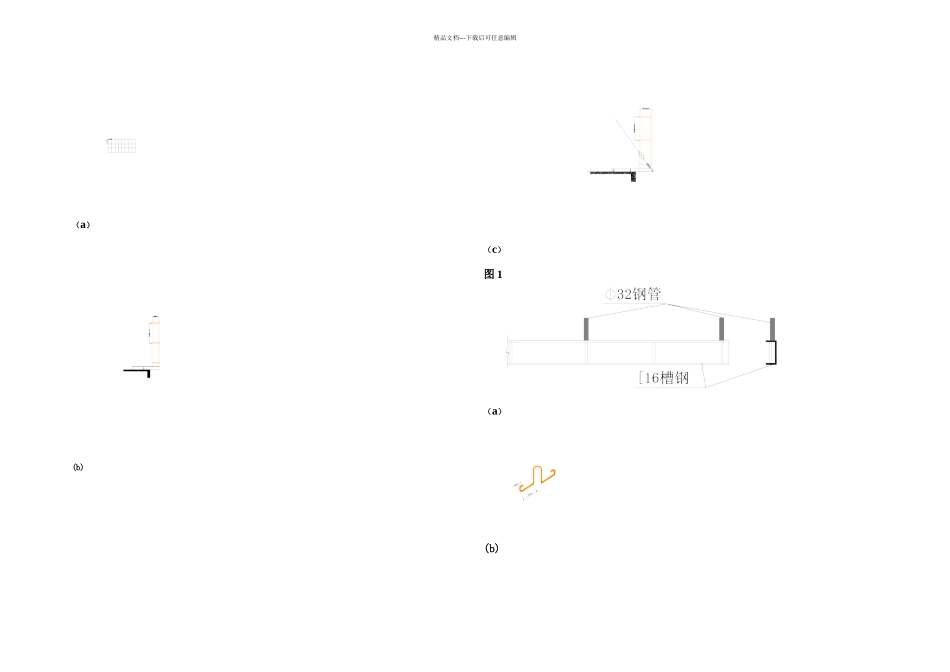

8 ｍ．（图 1a、1b、1c×ｍ布置，用刚性连接横杆对架体进行拉结,拉结点应从外架的第一步开始进行设置

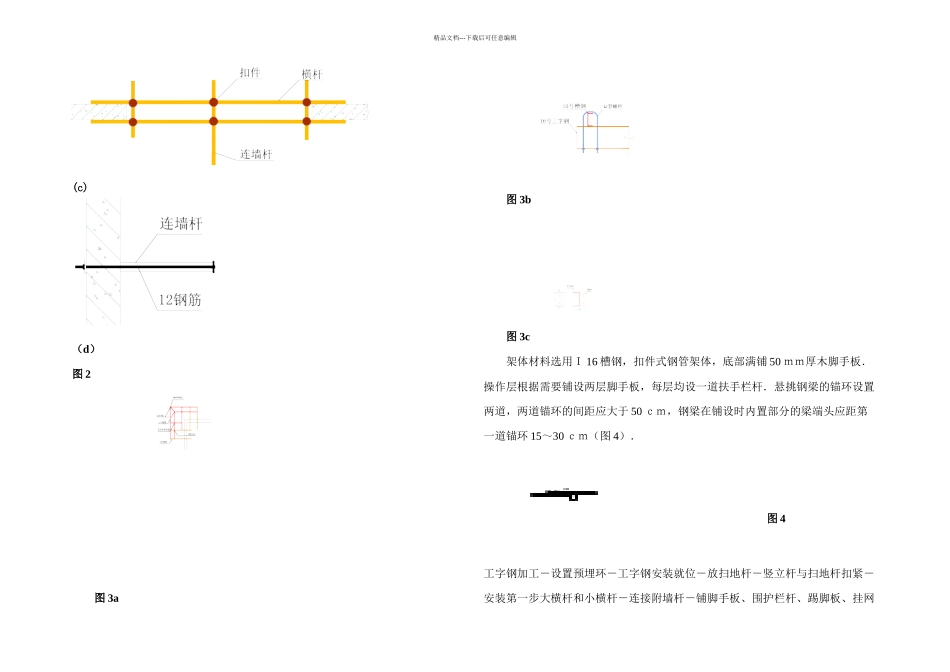

挑梁和预埋环制作及连墙杆连接如图（图2a、2b、2c、2d）
外侧搭设连续式剪刀撑，满挂密目网
