悬挑脚手架方案解析

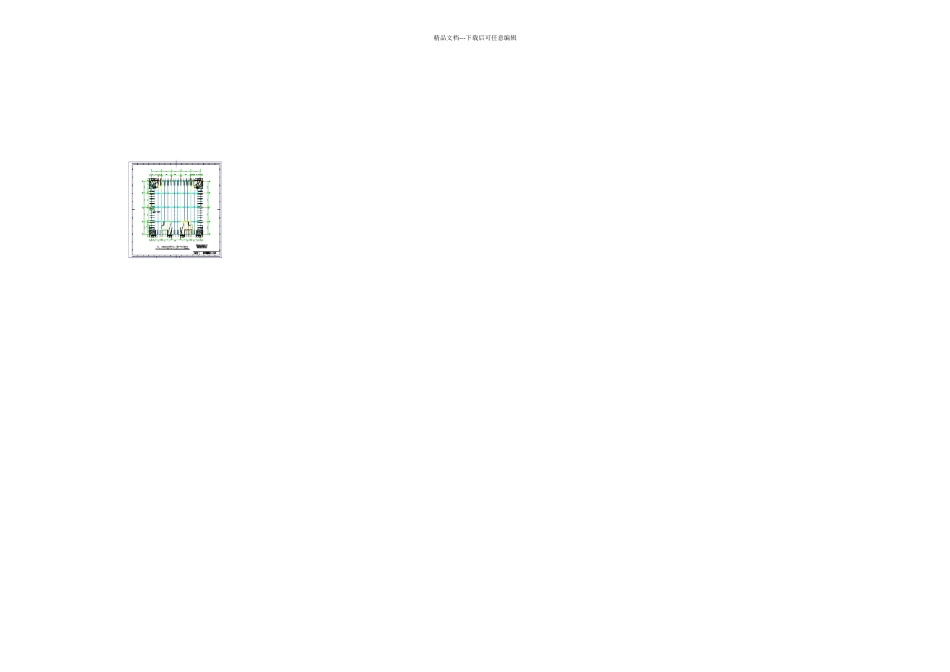

精品文档---下载后可任意编辑原脚手架方案中，本工程外脚手架为双排落地式扣件钢管脚手架，为了不影响地上结构的正常施工，便于外肥槽回填土的同时进行，地上结构施工阶段，从 2 层顶板(标高 10.75m 处)起，外脚手架改为双排悬挑式钢管脚手架，架体搭设高度为 19m。1.1 架体悬挑梁采纳 18#工字钢，工字钢长度 4m，外挑 1.35m。每一立杆纵距设置一根悬挑梁，其间距见平面布置图。悬挑梁的固定端采纳 φ18（HPB300 级）的钢筋锚环固定（钢筋锚环预埋在楼板底层钢筋下面）。立杆与工字钢接触部位焊接定位点，采纳 200mm 高，直径为28 的短钢筋。1.2 脚手架立杆纵距≤1500mm，横距 900mm，里侧立杆距结构外皮 300mm，大横杆步距1500mm，小横杆间距 1500mm，作业层铺设脚手板时，小横杆间距不大于 1000mm。架体用密目安全网沿外架内侧进行封闭，密目安全网之间连接牢固，封闭严密，并与架体用专用绑绳固定。1.4 脚手架底部满铺 50mm 厚脚手板和多层板，与结构间的空隙一并铺设严密，并在下方设置一道安全网。脚手架的连墙件设置按二步三跨（双扣件拉接），采纳钢管与结构框架柱拉接（每层框架柱上下各设置一道）。钢管将柱四面箍紧，伸出钢管采纳直角扣件扣在主节点或纵向水平杆上，柱角采纳木方做好保护。 在两个框架柱的中间部位，采纳在板面留洞的形式，紧贴边梁内侧留设 60×60 的孔洞（无框架柱的部位留洞间距 3000mm）。用短钢管插入洞中，并和板面上下的钢管锁紧，利用板面上部的钢管与外脚手架的立杆进行拉接。洞口周围采纳木楔塞紧。剪力墙处，利用预留的孔洞与脚手架进行连接。脚手架的外立面整个长度和高度连续设置剪刀撑，每道剪刀撑跨越五至七根立杆，斜杆与地面的倾角为 45～60°。剪刀撑与立杆交叉处用扣件连接。剪刀撑斜杆的接头采纳搭接，接头长度不少于 1000mm，用三个转扣连接。用于型钢悬挑梁锚固的钢筋锚环，对结构混凝土楼板有一个上拔力，在上拔力的作用下，混凝土楼板产生负弯矩。因此，在悬挑梁后端的钢筋锚环处，增设楼板负弯矩钢筋，负弯矩筋沿通长设置，宽度为 1000mm，配筋为双向 C10@200mm。见下图：3.搭设顺序预埋锚固钢筋环→安装槽钢悬挑梁→槽钢上搭设第一道水平大横杆→竖立杆→纵向水平杆→横向水平杆→加设剪刀撑→铺设脚手板→在作业面搭设护身栏杆→挂安全网4.搭设方法4.1 标高 10.75m 处的梁、板支设模板时，依据工字钢悬挑梁平面布置图，对固定悬挑梁的预埋钢筋锚环进行定位...
