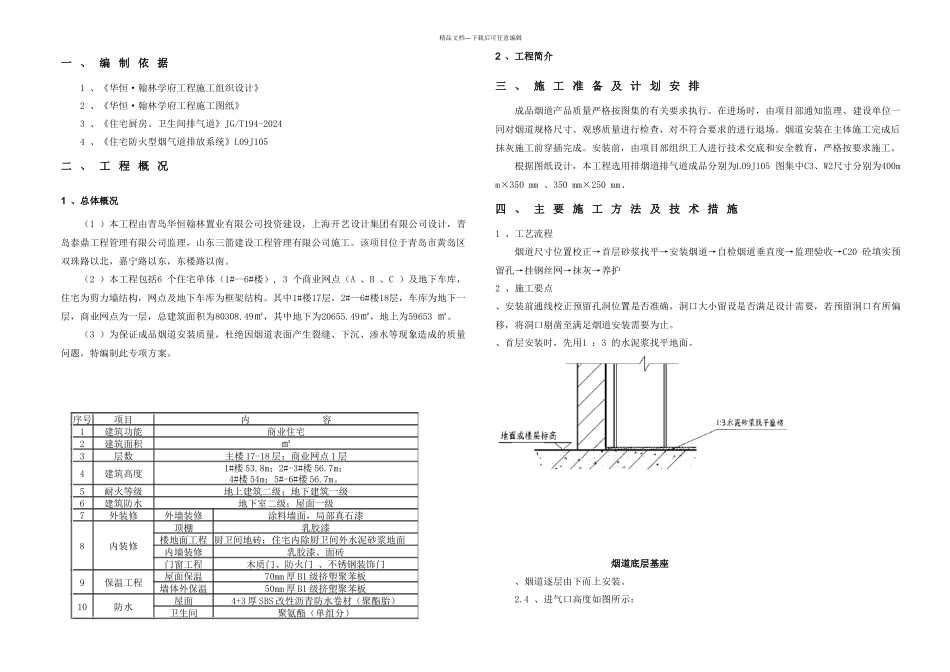

精品文档---下载后可任意编辑成 品 烟 道 安 装 施 工 方 案三 箭 管 理山 东 三 箭 建 设 工 程 管 理 有 限 公 司2024 年 10 月 15 日精品文档---下载后可任意编辑目 录一、编制依据1二、工程概况01 、总体概况02 、工程简介0三、施工准备及计划安排0四、主要施工方法及技术措施0五、质量控制措施2六、成品保护2七、安全文明施工2精品文档---下载后可任意编辑一 、 编 制 依 据1 、《华恒·翰林学府工程施工组织设计》2 、《华恒·翰林学府工程施工图纸》3 、《住宅厨房、卫生间排气道》JG/T194-20244 、《住宅防火型烟气道排放系统》L09J105二 、 工 程 概 况1 、总体概况(1 )本工程由青岛华恒翰林置业有限公司投资建设,上海开艺设计集团有限公司设计,青岛泰鼎工程管理有限公司监理,山东三箭建设工程管理有限公司施工。该项目位于青岛市黄岛区双珠路以北,嘉宁路以东,东楼路以南。 (2 )本工程包括6 个住宅单体(1#--6#楼), 3 个商业网点(A 、B 、C )及地下车库,住宅为剪力墙结构,网点及地下车库为框架结构。其中1#楼17层,2#--6#楼18层,车库为地下一层,商业网点为一层,总建筑面积为80308.49㎡,其中地下为20655.49㎡,地上为59653 ㎡。(3 )为保证成品烟道安装质量,杜绝因烟道表面产生裂缝、下沉、渗水等现象造成的质量问题,特编制此专项方案。2 、工程简介三 、 施 工 准 备 及 计 划 安 排成品烟道产品质量严格按图集的有关要求执行。在进场时,由项目部通知监理、建设单位一同对烟道规格尺寸、观感质量进行检查,对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前,由项目部组织工人进行技术交底和安全教育,严格按要求施工。 根据图纸设计,本工程选用排烟道排气道成品分别为L09J105 图集中C3、W2尺寸分别为400mm×350 mm 、350 mm×250 mm、四 、 主 要 施 工 方 法 及 技 术 措 施1 、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收→C20 砼填实预留孔→挂钢丝网→抹灰→养护2 、施工要点、安装前通线校正预留孔洞位置是否准确,洞口大小留设是否满足设计需要,若预留洞口有所偏移,将洞口剔凿至满足烟道安装需要为止。、首层安装时,先用1 :3 的水泥浆找平地面。 烟道底层基座、烟道逐层由下而上安装。2.4 、进气口高度如图所示:序号 项目 内 容 1...
