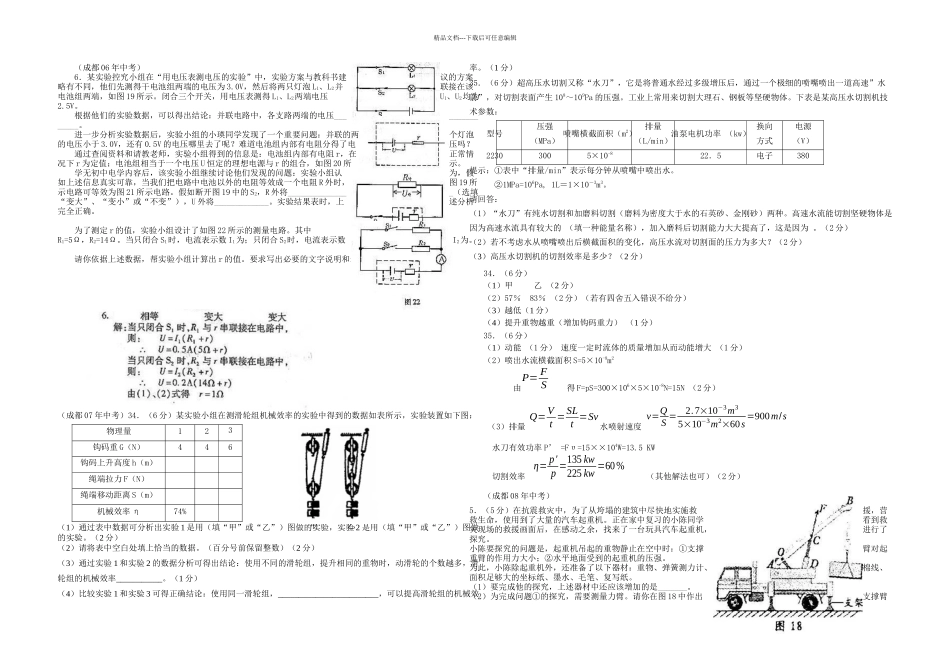

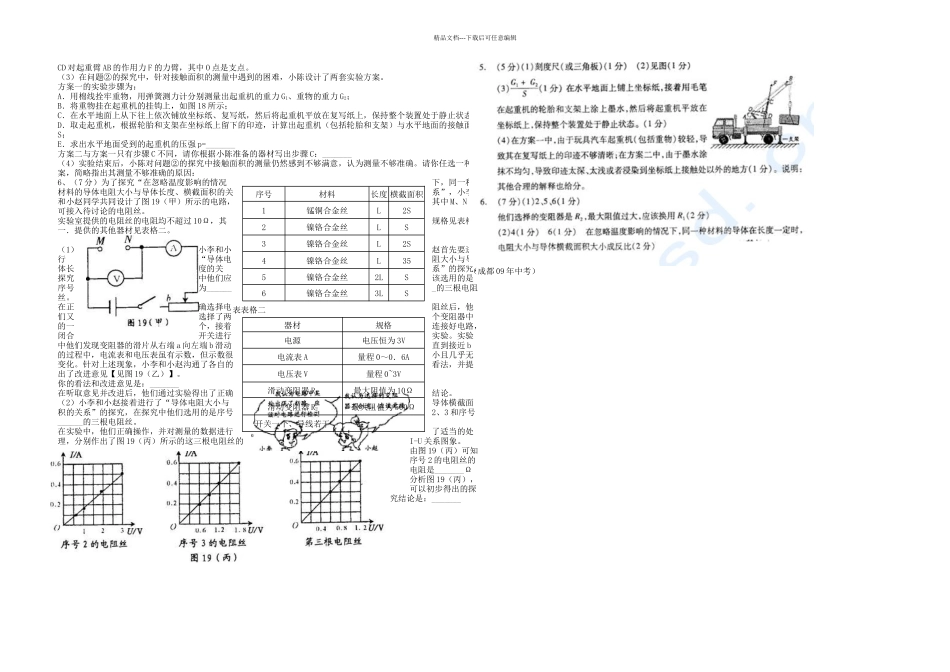

精品文档---下载后可任意编辑（成都 06 年中考）6．某实验控究小组在“用电压表测电压的实验”中，实验方案与教科书建议的方案略有不同，他们先测得干电池组两端的电压为 3
0V，然后将两只灯泡 L1、L2并联接在该电池组两端，如图 19 所示
闭合三个开关，用电压表测得 L1、L2两端电压U1、U2均为2
根据他们的实验数据，可以得出结论：并联电路中，各支路两端的电压_______________
进一步分析实验数据后，实验小组的小瑛同学发现了一个重要问题：并联的两个灯泡的电压小于 3
0V，还有 0
5V 的电压哪里去了呢
难道电池组内部有电阻分得了电压吗
通过查阅资料和请教老师，实验小组得到的信息是：电池组内部有电阻 r，在正常情况下 r 为定值；电池组相当于一个电压 U 恒定的理想电源与 r 的组合，如图 20 所示
学无初中电学内容后，该实验小组继续讨论他们发现的问题：实验小组认为，假如上述信息真实可靠，当我们把电路中电池以外的电阻等效成一个电阻 R 外时，图 19 所示电路可等效为图 21 所示电路
假如断开图 19 中的 S2，R 外将_______________（选填“变大”、“变小”或“不变”），U 外将_____________
实验结果表时，上述分析完全正确
为了测定 r 的值，实验小组设计了如图 22 所示的测量电路
其中R1=5Ω，R2=14Ω
当只闭合 S1时，电流表示数 I1为；只闭合 S2时，电流表示数I2为
请你依据上述数据，帮实验小组计算出 r 的值
要求写出必要的文字说明和表达式

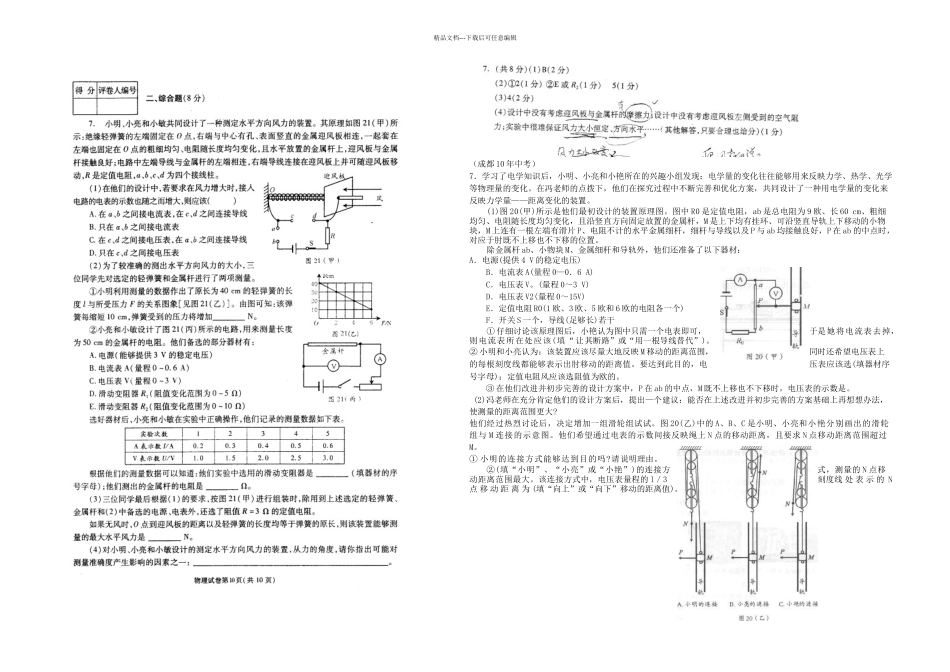

（成都 07 年中考）34．（6 分）某实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如下图：物理量123钩码重 G（N）446钩码上升高度 h（m）绳端拉力 F（N）绳端移动距离 S（m）机械效率 η74%（1）通过表中数据可分析出实验
