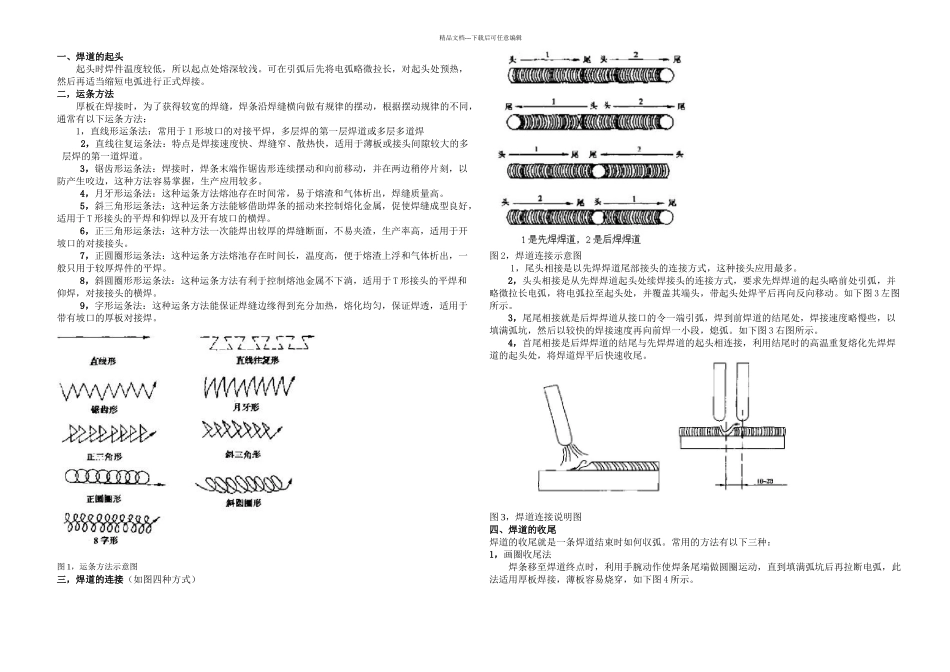

精品文档---下载后可任意编辑一、焊道的起头起头时焊件温度较低，所以起点处熔深较浅
可在引弧后先将电弧略微拉长，对起头处预热，然后再适当缩短电弧进行正式焊接
二，运条方法厚板在焊接时，为了获得较宽的焊缝，焊条沿焊缝横向做有规律的摆动，根据摆动规律的不同，通常有以下运条方法：1，直线形运条法：常用于 I 形坡口的对接平焊，多层焊的第一层焊道或多层多道焊2，直线往复运条法：特点是焊接速度快、焊缝窄、散热快，适用于薄板或接头间隙较大的多层焊的第一道焊道
3，锯齿形运条法：焊接时，焊条末端作锯齿形连续摆动和向前移动，并在两边稍停片刻，以防产生咬边，这种方法容易掌握，生产应用较多
4，月牙形运条法：这种运条方法熔池存在时间常，易于熔渣和气体析出，焊缝质量高
5，斜三角形运条法：这种运条方法能够借助焊条的摇动来控制熔化金属，促使焊缝成型良好，适用于 T 形接头的平焊和仰焊以及开有坡口的横焊
6，正三角形运条法：这种方法一次能焊出较厚的焊缝断面，不易夹渣，生产率高，适用于开坡口的对接接头
7，正圆圈形运条法：这种运条方法熔池存在时间长，温度高，便于熔渣上浮和气体析出，一般只用于较厚焊件的平焊
8，斜圆圈形形运条法：这种运条方法有利于控制熔池金属不下淌，适用于 T 形接头的平焊和仰焊，对接接头的横焊
9，字形运条法：这种运条方法能保证焊缝边缘得到充分加热，熔化均匀，保证焊透，适用于带有坡口的厚板对接焊
图 1，运条方法示意图三，焊道的连接（如图四种方式）图 2，焊道连接示意图1，尾头相接是以先焊焊道尾部接头的连接方式，这种接头应用最多
2，头头相接是从先焊焊道起头处续焊接头的连接方式，要求先焊焊道的起头略前处引弧，并略微拉长电弧，将电弧拉至起头处，并覆盖其端头，带起头处焊平后再向反向移动
如下图 3 左图所示
3，尾尾相接就是后焊焊道从接口的令一端引弧，焊到前焊道的结尾处，焊接速度略慢些，
