打印机机械原理课程设计说明书

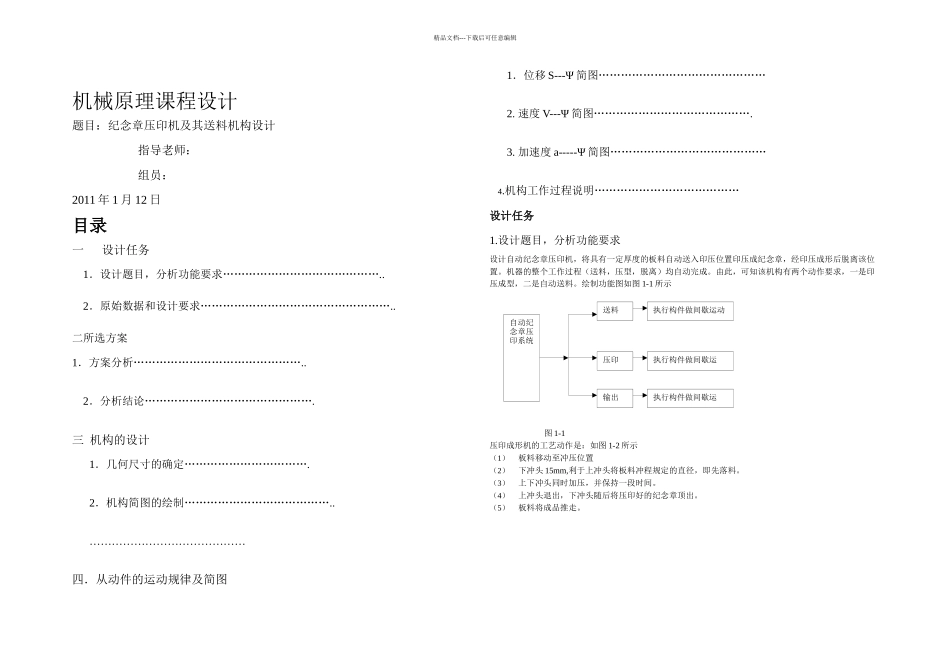

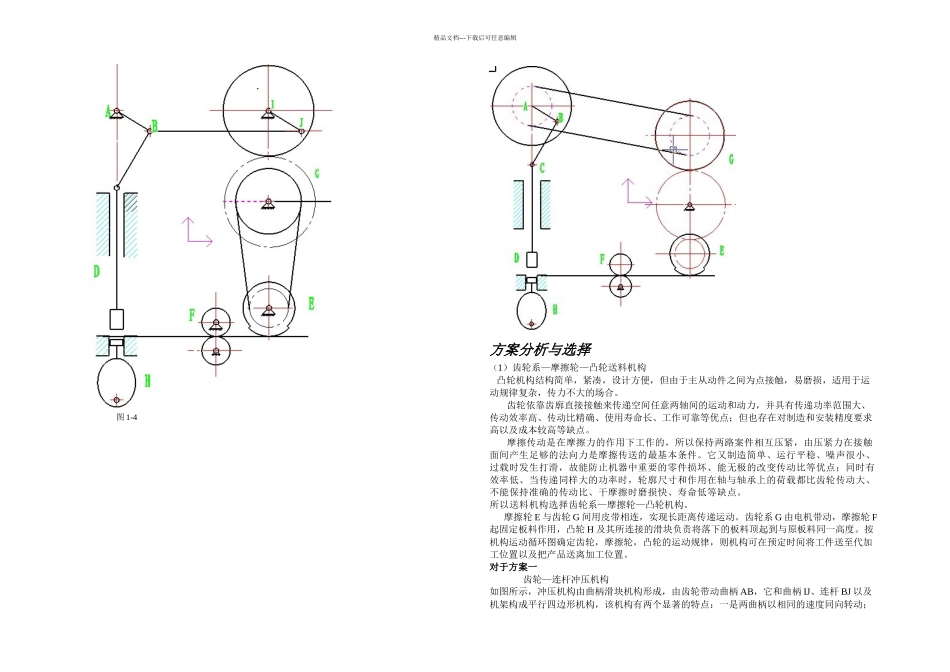

自动纪念章压印系统送料输出压印执行构件做间歇运动执行构件做间歇运执行构件做间歇运精品文档---下载后可任意编辑机械原理课程设计题目：纪念章压印机及其送料机构设计指导老师：组员：2011 年 1 月 12 日目录一 设计任务1．设计题目，分析功能要求……………………………………..2．原始数据和设计要求……………………………………………..二所选方案1．方案分析………………………………………..2．分析结论……………………………………….三 机构的设计1．几何尺寸的确定…………………………….2．机构简图的绘制…………………………………..……………………………………四．从动件的运动规律及简图1．位移 S---Ψ 简图………………………………………2. 速度 V---Ψ 简图…………………………………….3. 加速度 a-----Ψ 简图…………………………………… 4.机构工作过程说明…………………………………设计任务1.设计题目，分析功能要求设计自动纪念章压印机，将具有一定厚度的板料自动送入印压位置印压成纪念章，经印压成形后脱离该位置。机器的整个工作过程（送料，压型，脱离）均自动完成。由此，可知该机构有两个动作要求，一是印压成型，二是自动送料。绘制功能图如图 1-1 所示 图 1-1压印成形机的工艺动作是：如图 1-2 所示（1）板料移动至冲压位置（2）下冲头 15mm,利于上冲头将板料冲程规定的直径，即先落料。（3）上下冲头同时加压，并保持一段时间。（4）上冲头退出，下冲头随后将压印好的纪念章顶出。（5）板料将成品推走。精品文档---下载后可任意编辑 （1） （2） （3） （4）（5） 图 1-22．原始数据和设计要求1 动力源是电动机，做转动：从动件（执行机构）为上下模，作上下往复直线运动，上模具有快速下沉，等速工作进给和快速返回的特性。2 机构应具有较好的传动性能，特别是工作段的压力角 α 应尽可能小; 传动角大于或等于许用传动角3．上模到达工作段之前，送料机构已将坯料送至待加工的位置（下模的上方）。4．生产率约为每分钟 30 件。5．执行构件（上模）的工作长度 L=50—100mm，对应的曲柄转角=(1/3-1/2)π;上模行程的长度必须大于工作段长度的两倍以上。7 许用传动角=408 送料距离 H=60~250mm9 建议主动件的角速度+1rad10.对机构进行动力分析，所需参数值建议如下选取（1）设连杆机构中各构件为等截面匀质杆，其质心在杆长中点，而曲柄的质心与回转轴线重合。（2...
