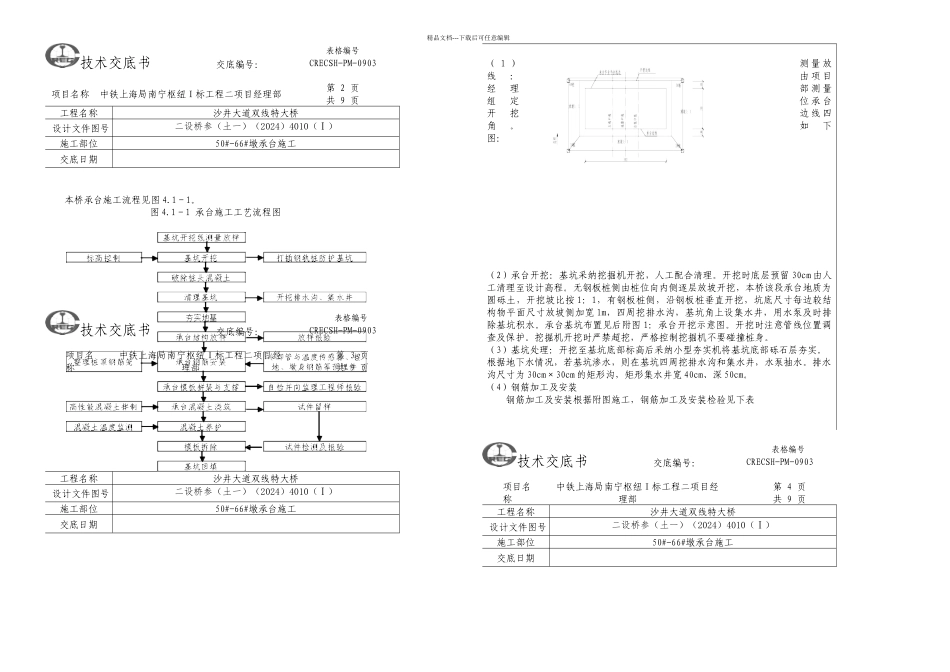

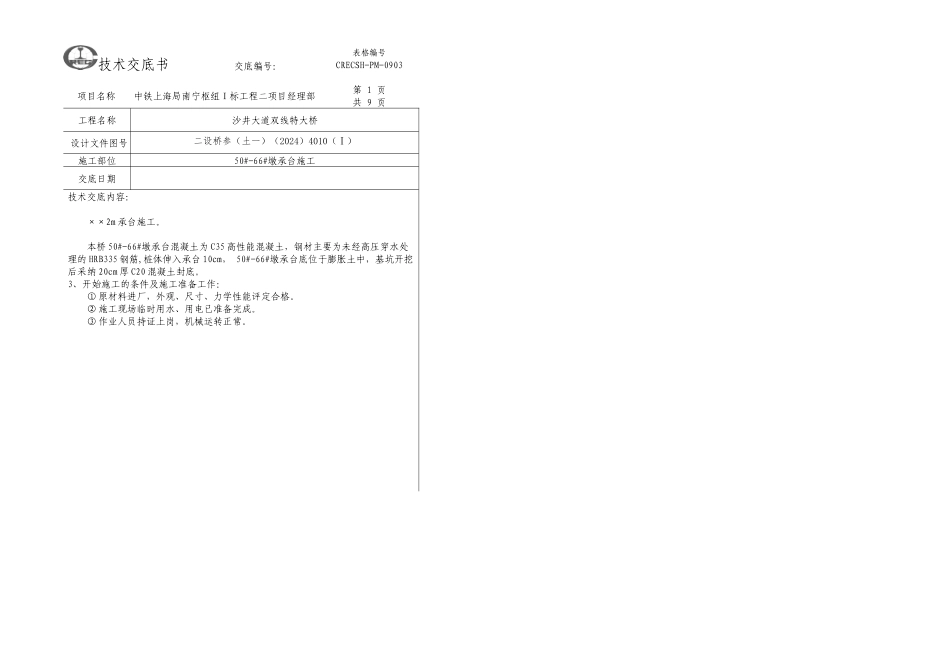

技术交底书 交底编号：表格编号CRECSH-PM-0903项目名称中铁上海局南宁枢纽Ⅰ标工程二项目经理部第 1 页共 9 页工程名称沙井大道双线特大桥设计文件图号二设桥参（土一）（2024）4010（Ⅰ）施工部位50#-66#墩承台施工交底日期技术交底内容：××2m 承台施工。本桥 50#-66#墩承台混凝土为 C35 高性能混凝土，钢材主要为未经高压穿水处理的 HRB335 钢筋,桩体伸入承台 10cm， 50#-66#墩承台底位于膨胀土中，基坑开挖后采纳 20cm 厚 C20 混凝土封底。3、开始施工的条件及施工准备工作：① 原材料进厂，外观、尺寸、力学性能评定合格。② 施工现场临时用水、用电已准备完成。③ 作业人员持证上岗，机械运转正常。精品文档---下载后可任意编辑技术交底书 交底编号：表格编号CRECSH-PM-0903项目名称中铁上海局南宁枢纽Ⅰ标工程二项目经理部第 2 页共 9 页工程名称沙井大道双线特大桥设计文件图号二设桥参（土一）（2024）4010（Ⅰ）施工部位50#-66#墩承台施工交底日期本桥承台施工流程见图 4.1－1。图 4.1－1 承台施工工艺流程图技术交底书 交底编号：表格编号CRECSH-PM-0903项目名称中铁上海局南宁枢纽Ⅰ标工程二项目经理部第 3 页共 9 页工程名称沙井大道双线特大桥设计文件图号二设桥参（土一）（2024）4010（Ⅰ）施工部位50#-66#墩承台施工交底日期（ 1 ）测 量 放线：由 项 目经理部 测 量组定位 承 台开挖边 线 四角。如下图：（2）承台开挖：基坑采纳挖掘机开挖，人工配合清理。开挖时底层预留 30cm 由人工清理至设计高程。无钢板桩侧由桩位向内侧逐层放坡开挖，本桥该段承台地质为圆砾土，开挖坡比按 1：1，有钢板桩侧，沿钢板桩垂直开挖，坑底尺寸每边较结构物平面尺寸放坡侧加宽 1m，四周挖排水沟，基坑角上设集水井，用水泵及时排除基坑积水。承台基坑布置见后附图 1：承台开挖示意图。开挖时注意管线位置调查及保护。挖掘机开挖时严禁超挖，严格控制挖掘机不要碰撞桩身。（3）基坑处理：开挖至基坑底部标高后采纳小型夯实机将基坑底部砾石层夯实。根据地下水情况，若基坑渗水，则在基坑四周挖排水沟和集水井，水泵抽水。排水沟尺寸为 30cm×30cm 的矩形沟，矩形集水井宽 40cm、深 50cm。（4）钢筋加工及安装钢筋加工及安装根据附图施工，钢筋加工及安装检验见下表技术交底书 交底编号：表格编号CRECSH-PM-0903项目名称中铁上海局南宁枢纽Ⅰ标工程二项目经理部第 4 页共 9 页工程名...
