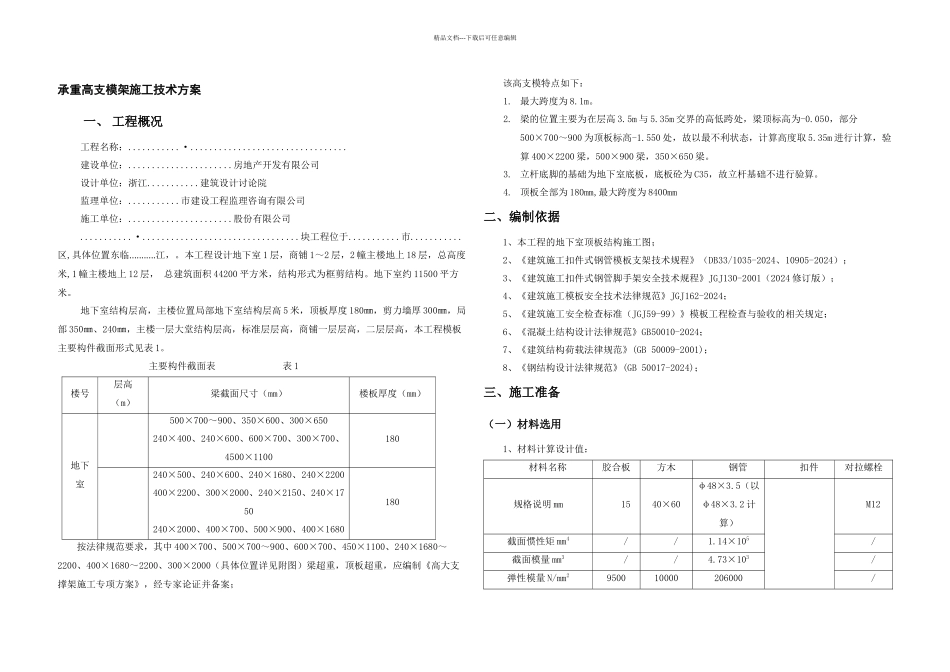

承重高支模架施工技术方案

精品文档---下载后可任意编辑承重高支模架施工技术方案一、 工程概况工程名称：...........·.................................建设单位：......................房地产开发有限公司设计单位：浙江...........建筑设计讨论院监理单位：...........市建设工程监理咨询有限公司施工单位：......................股份有限公司...........·.................................块工程位于...........市...........区,具体位置东临...........江，。本工程设计地下室 1 层，商铺 1～2 层，2 幢主楼地上 18 层，总高度米,1 幢主楼地上 12 层， 总建筑面积 44200 平方米，结构形式为框剪结构。地下室约 11500 平方米。地下室结构层高，主楼位置局部地下室结构层高 5 米，顶板厚度 180㎜，剪力墙厚 300㎜，局部 350㎜、240㎜，主楼一层大堂结构层高，标准层层高，商铺一层层高，二层层高，本工程模板主要构件截面形式见表 1。 主要构件截面表 表 1楼号层高（m）梁截面尺寸（mm）楼板厚度（mm）地下室500×700～900、350×600、300×650240×400、240×600、600×700、300×700、4500×1100180240×500、240×600、240×1680、240×2200400×2200、300×2000、240×2150、240×1750240×2000、400×700、500×900、400×1680180按法律规范要求，其中 400×700、500×700～900、600×700、450×1100、240×1680～2200、400×1680～2200、300×2000（具体位置详见附图）梁超重，顶板超重，应编制《高大支撑架施工专项方案》，经专家论证并备案；该高支模特点如下：1. 最大跨度为 8.1m。2. 梁的位置主要为在层高 3.5m 与 5.35m 交界的高低跨处，梁顶标高为-0.050，部分500×700～900 为顶板标高-1.550 处，故以最不利状态，计算高度取 5.35m 进行计算，验算 400×2200 梁，500×900 梁，350×650 梁。3. 立杆底脚的基础为地下室底板，底板砼为 C35，故立杆基础不进行验算。4. 顶板全部为 180mm,最大跨度为 8400mm二、编制依据1、本工程的地下室顶板结构施工图；2、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2024、10905-2024）；3、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001（2024 修订版）；4、《建筑施工模板安全技术法律规范》JGJ162-2024；5、《建筑施工安全检查标准（JGJ59-99）》模板工程检查与验收的相关规定；6、《混凝土结构设计法律规范》GB50010-2024；7、《建筑结构荷载法律...
