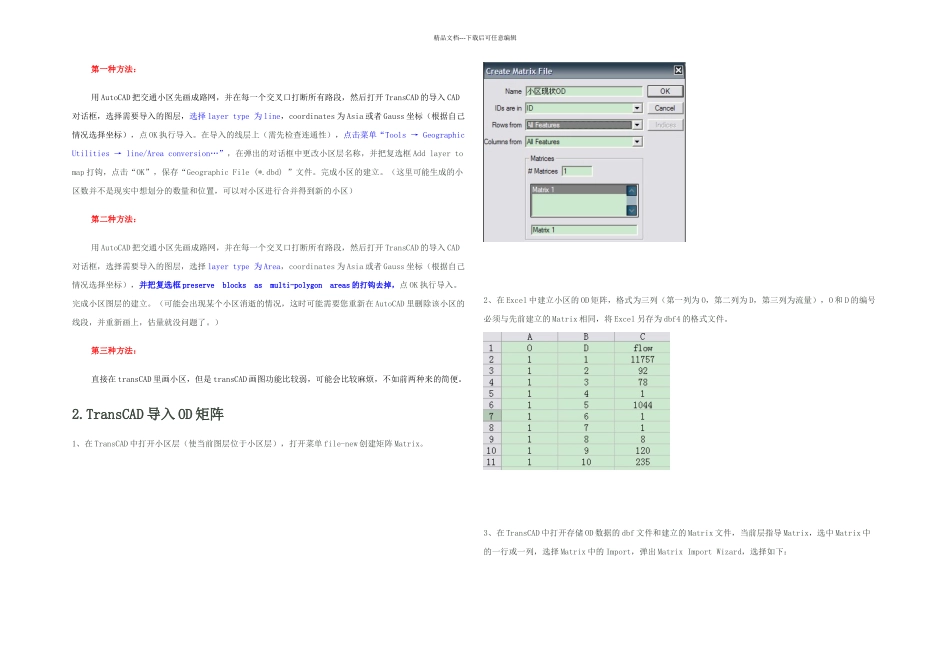

精品文档---下载后可任意编辑第一种方法：用 AutoCAD 把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开 TransCAD 的导入 CAD对话框，选择需要导入的图层，选择 layer type 为 line，coordinates 为 Asia 或者 Gauss 坐标（根据自己情况选择坐标），点 OK 执行导入。在导入的线层上（需先检查连通性），点击菜单“Tools → Geographic Utilities → line/Area conversion…”，在弹出的对话框中更改小区层名称，并把复选框 Add layer to map 打钩，点击“OK”，保存“Geographic File (*.dbd) ”文件。完成小区的建立。（这里可能生成的小区数并不是现实中想划分的数量和位置，可以对小区进行合并得到新的小区）第二种方法：用 AutoCAD 把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开 TransCAD 的导入 CAD对话框，选择需要导入的图层，选择 layer type 为 Area，coordinates 为 Asia 或者 Gauss 坐标（根据自己情况选择坐标），并把复选框 preserve blocks as multi-polygon areas 的打钩去掉，点 OK 执行导入。完成小区图层的建立。（可能会出现某个小区消逝的情况，这时可能需要您重新在 AutoCAD 里删除该小区的线段，并重新画上，估量就没问题了。）第三种方法：直接在 transCAD 里画小区，但是 transCAD 画图功能比较弱，可能会比较麻烦，不如前两种来的简便。2.TransCAD 导入 OD 矩阵1、在 TransCAD 中打开小区层（使当前图层位于小区层），打开菜单 file-new 创建矩阵 Matrix。 2、在 Excel 中建立小区的 OD 矩阵，格式为三列（第一列为 O，第二列为 D，第三列为流量），O 和 D 的编号必须与先前建立的 Matrix 相同，将 Excel 另存为 dbf4 的格式文件。 3、在 TransCAD 中打开存储 OD 数据的 dbf 文件和建立的 Matrix 文件，当前层指导 Matrix，选中 Matrix 中的一行或一列，选择 Matrix 中的 Import，弹出 Matrix Import Wizard，选择如下：精品文档---下载后可任意编辑 单击 next 进行下一步，在 Dataview to Use 中的 name 选择存储 OD 数据的 dbf 文件，Row ID 选择 dbf 文件的第一列列名即“O”,Column ID 择 dbf 文件的第二列列名即“D”，Matrix file to update 选择需要更新的矩阵。 单击 next 进行下一步，选择 update Matrix 的需要更新的 Matrix1，在 from...
