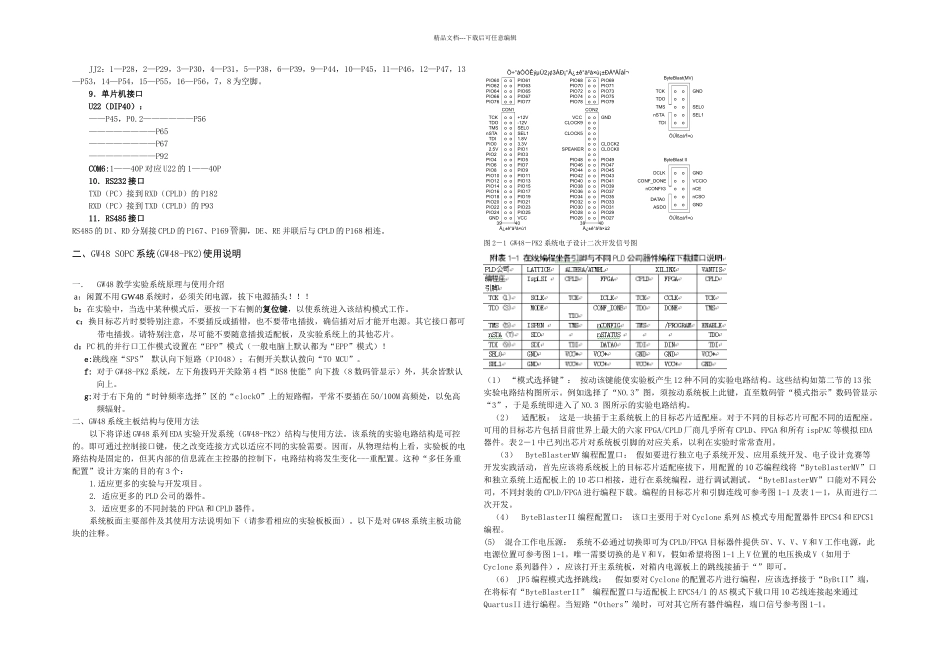

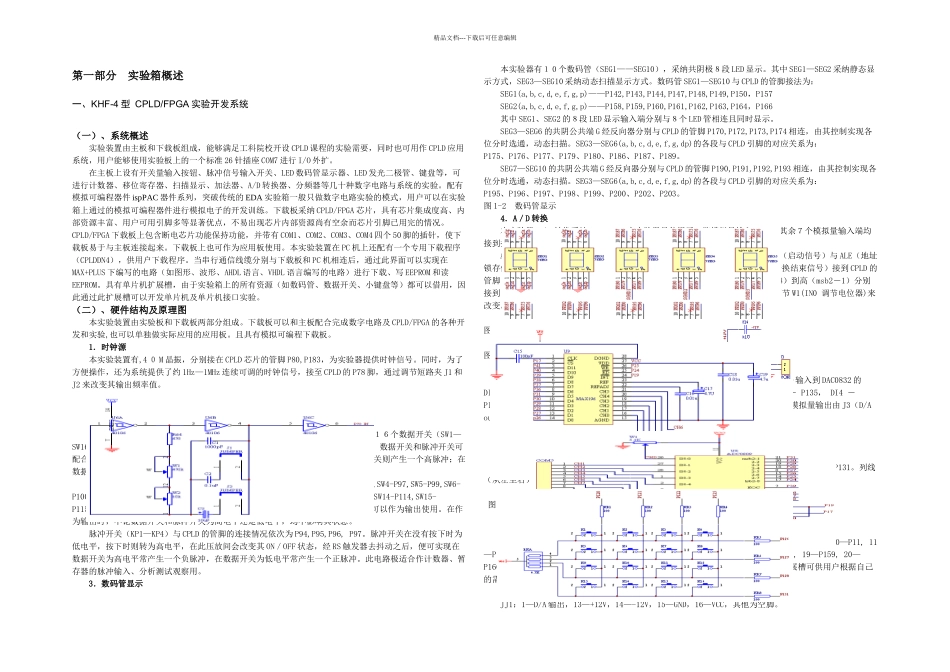

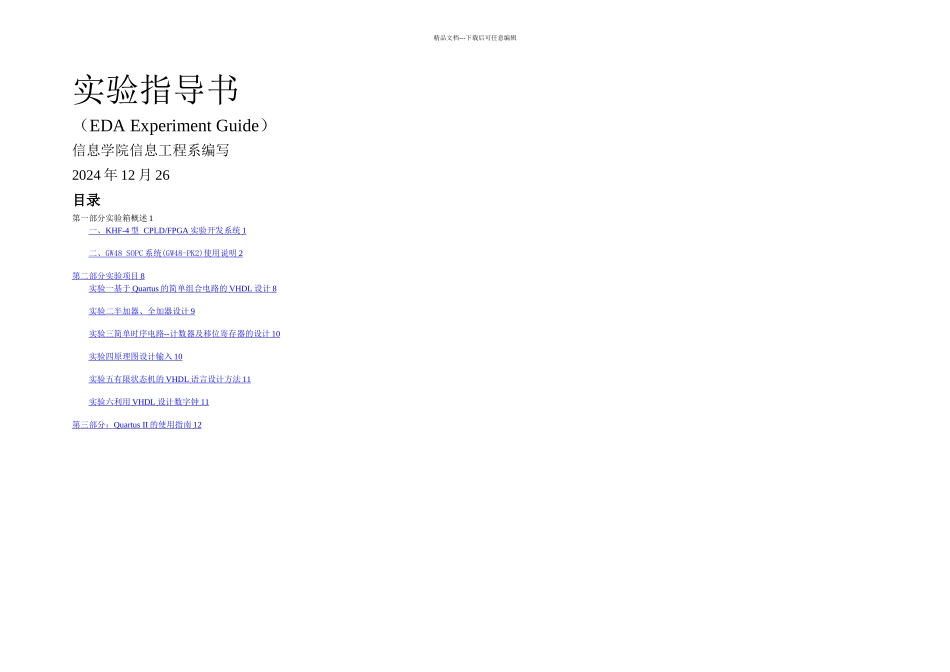

精品文档---下载后可任意编辑实验指导书（EDA Experiment Guide）信息学院信息工程系编写2024 年 12 月 26目录第一部分实验箱概述 1一、 KHF-4 型 CPLD/FPGA 实验开发系统 1 二、 GW48 SOPC 系统 (GW48-PK2) 使用说明 2 第二部分实验项目 8 实验一基于 Quartus 的简单组合电路的 VHDL 设计 8 实验二半加器、全加器设计 9 实验三简单时序电路 -- 计数器及移位寄存器的设计 10 实验四原理图设计输入 10 实验五有限状态机的 VHDL 语言设计方法 11 实验六利用 VHDL 设计数字钟 11 第三部分： Quartus II 的使用指南 12 精品文档---下载后可任意编辑第一部分 实验箱概述一、KHF-4 型 CPLD/FPGA 实验开发系统（一）、系统概述实验装置由主板和下载板组成，能够满足工科院校开设 CPLD 课程的实验需要，同时也可用作 CPLD 应用系统，用户能够使用实验板上的一个标准 26 针插座 COM7 进行 I/O 外扩。在主板上设有开关量输入按钮、脉冲信号输入开关、LED 数码管显示器、LED 发光二极管、键盘等，可进行计数器、移位寄存器、扫描显示、加法器、A/D 转换器、分频器等几十种数字电路与系统的实验。配有模拟可编程器件 ispPAC 器件系列，突破传统的 EDA 实验箱一般只做数字电路实验的模式，用户可以在实验箱上通过的模拟可编程器件进行模拟电子的开发训练。下载板采纳 CPLD/FPGA 芯片，具有芯片集成度高、内部资源丰富、用户可用引脚多等显著优点，不易出现芯片内部资源尚有空余而芯片引脚已用完的情况。CPLD/FPGA 下载板上包含断电芯片功能保持功能，并带有 COM1、COM2、COM3、COM4 四个 50 脚的插针，使下载板易于与主板连接起来。下载板上也可作为应用板使用。本实验装置在 PC 机上还配有一个专用下载程序（CPLDDN4），供用户下载程序。当串行通信线缆分别与下载板和 PC 机相连后，通过此界面可以实现在MAX+PLUS 下编写的电路（如图形、波形、AHDL 语言、VHDL 语言编写的电路）进行下载、写 EEPROM 和读EEPROM。具有单片机扩展槽，由于实验箱上的所有资源（如数码管、数据开关、小键盘等）都可以借用，因此通过此扩展槽可以开发单片机及单片机接口实验。（二）、硬件结构及原理图本实验装置由实验板和下载板两部分组成。下载板可以和主板配合完成数字电路及 CPLD/FPGA 的各种开发和实验,也可以单独做实际应用的应用板。且具有模拟可编程下载板。 1．时钟源本实验装...
