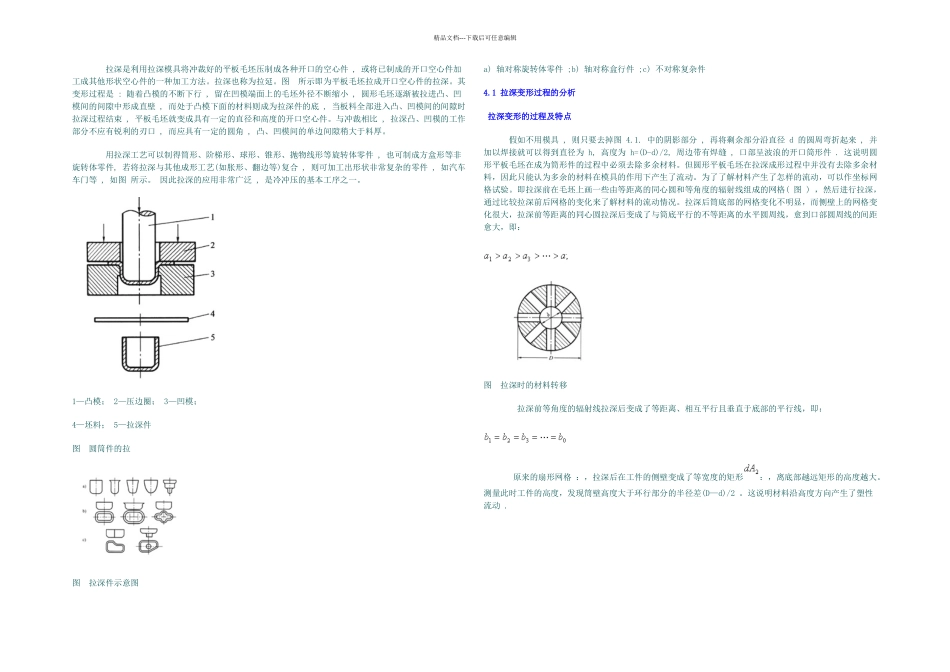

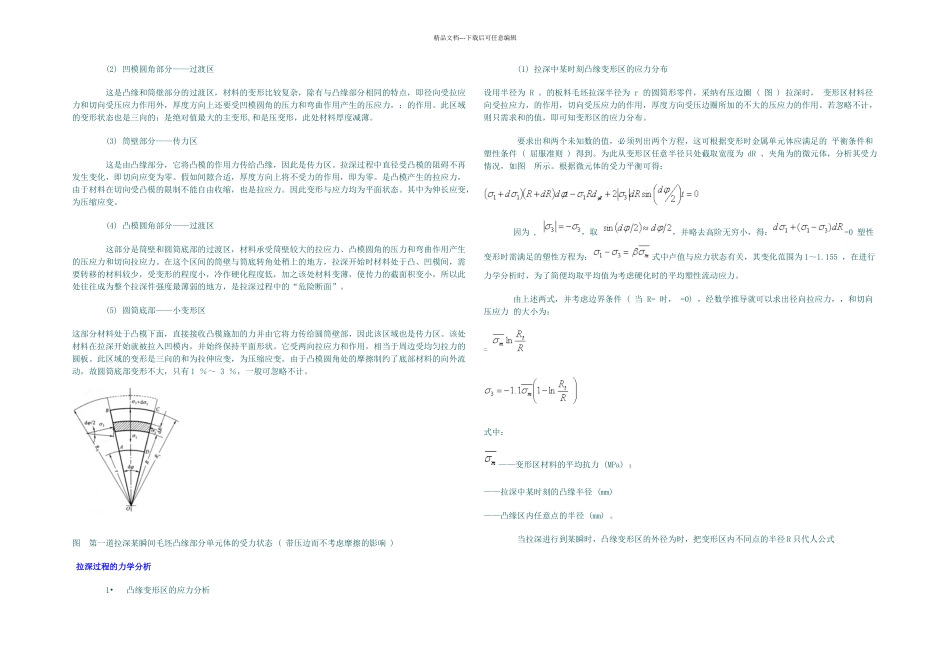

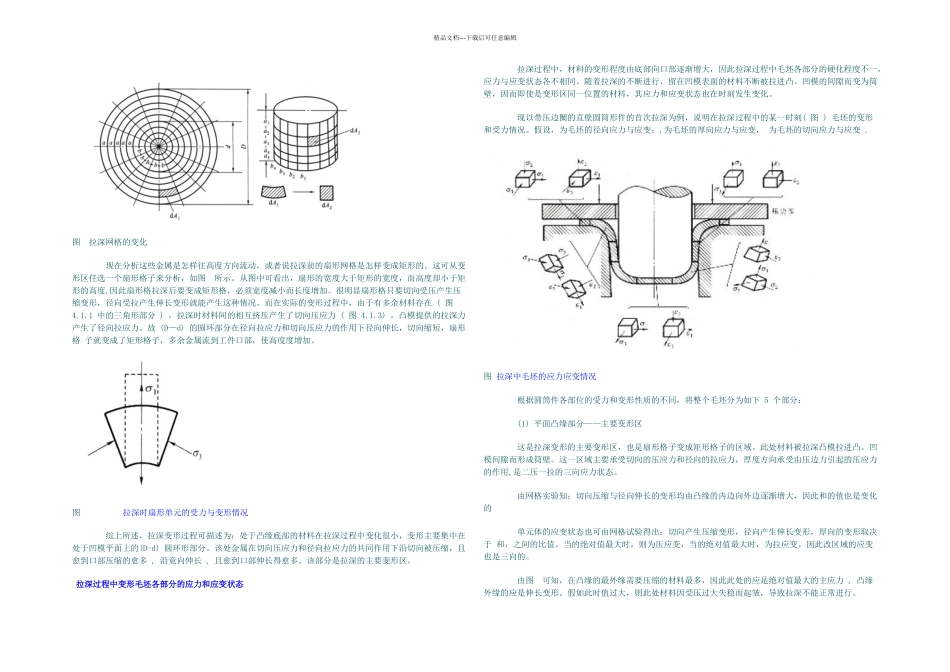

精品文档---下载后可任意编辑 拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件 , 或将已制成的开口空心件加工成其他形状空心件的一种加工方法。拉深也称为拉延。图 所示即为平板毛坯拉成开口空心件的拉深。其变形过程是 : 随着凸模的不断下行 , 留在凹模端面上的毛坯外径不断缩小 , 圆形毛坯逐渐被拉进凸、凹模间的间隙中形成直壁 , 而处于凸模下面的材料则成为拉深件的底 , 当板料全部进入凸、凹模间的间隙时拉深过程结束 , 平板毛坯就变成具有一定的直径和高度的开口空心件。与冲裁相比 , 拉深凸、凹模的工作部分不应有锐利的刃口 , 而应具有一定的圆角 , 凸、凹模间的单边间隙稍大于料厚。 用拉深工艺可以制得筒形、阶梯形、球形、锥形、抛物线形等旋转体零件 , 也可制成方盒形等非旋转体零件, 若将拉深与其他成形工艺(如胀形、翻边等)复合 , 则可加工出形状非常复杂的零件 , 如汽车车门等 , 如图 所示。 因此拉深的应用非常广泛 , 是冷冲压的基本工序之一。1—凸模； 2—压边圈； 3—凹模； 4—坯料； 5—拉深件 图 圆筒件的拉 图 拉深件示意图 a) 轴对称旋转体零件 ;b) 轴对称盒行件 ;c) 不对称复杂件 4.1 拉深变形过程的分析 拉深变形的过程及特点 假如不用模具 , 则只要去掉图 4.1. 中的阴影部分 , 再将剩余部分沿直径 d 的圆周弯折起来 , 并加以焊接就可以得到直径为 h, 高度为 h=(D-d)/2, 周边带有焊缝 , 口部呈波浪的开口筒形件 . 这说明圆形平板毛坯在成为筒形件的过程中必须去除多余材料。但圆形平板毛坯在拉深成形过程中并没有去除多余材料，因此只能认为多余的材料在模具的作用下产生了流动。为了了解材料产生了怎样的流动，可以作坐标网格试验。即拉深前在毛坯上画一些由等距离的同心圆和等角度的辐射线组成的网格( 图 ) ，然后进行拉深，通过比较拉深前后网格的变化来了解材料的流动情况。拉深后筒底部的网格变化不明显，而侧壁上的网格变化很大，拉深前等距离的同心圆拉深后变成了与筒底平行的不等距离的水平圆周线，愈到口部圆周线的间距愈大，即：图 拉深时的材料转移 拉深前等角度的辐射线拉深后变成了等距离、相互平行且垂直于底部的平行线，即： 原来的扇形网格 ：，拉深后在工件的侧壁变成了等宽度的矩形：，离底部越远矩形的高度越大。测量此时工件的高度，发现筒壁高度大于环行部分的半径差(D—d)/2 。这说明材料沿高度方...
