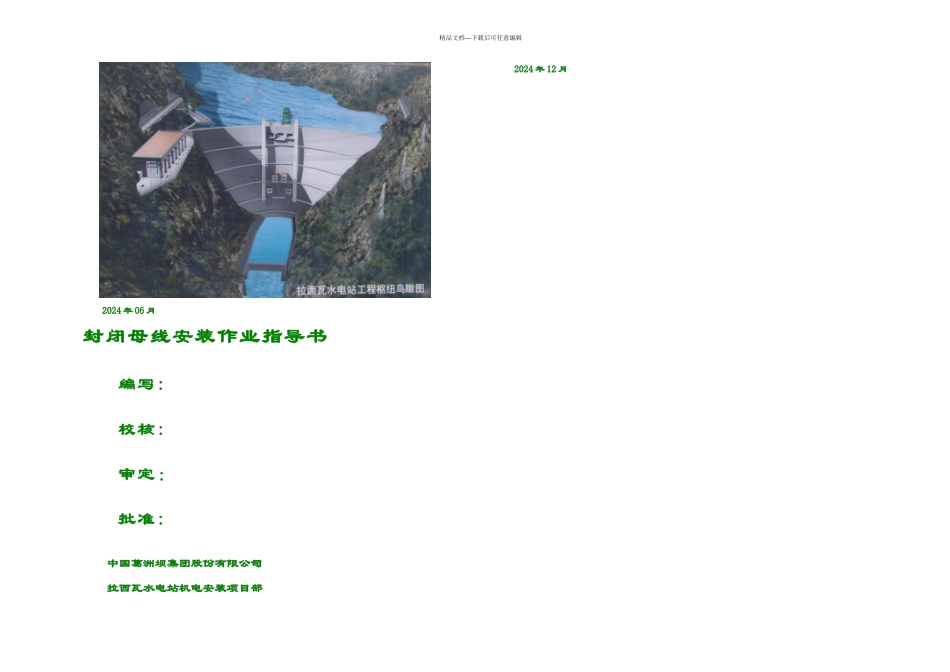

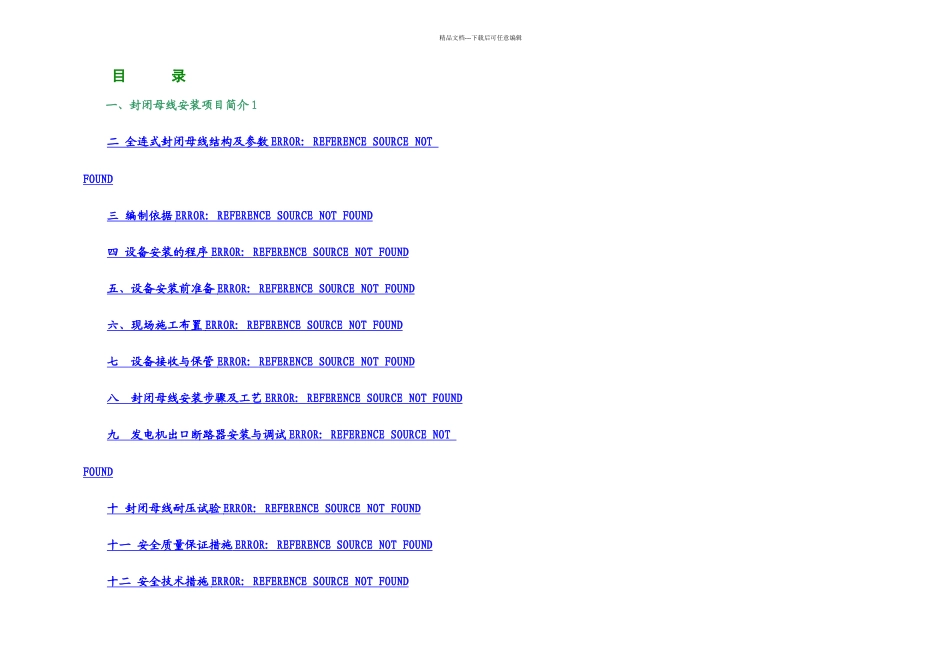

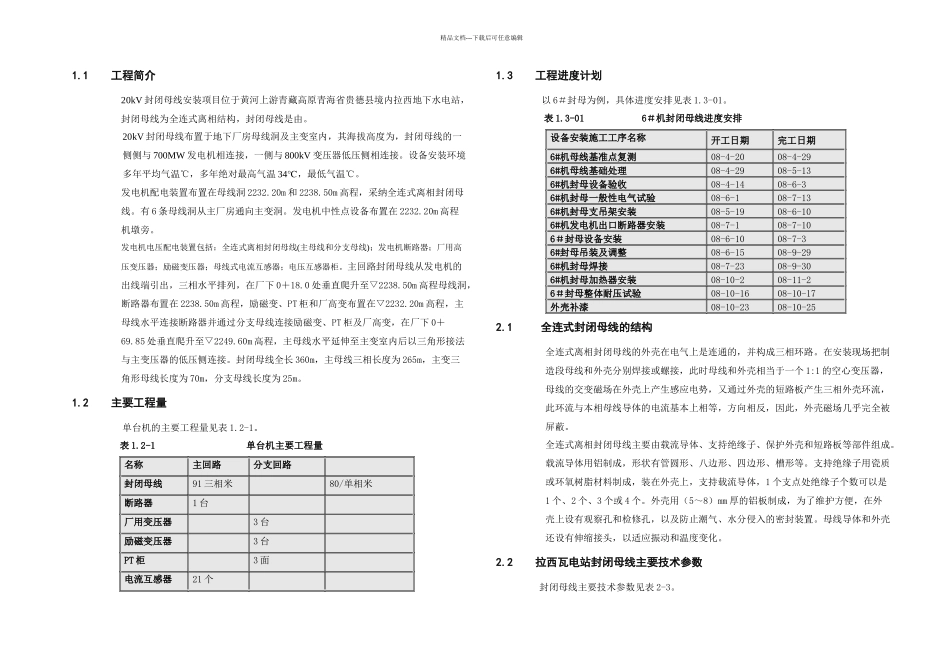

精品文档---下载后可任意编辑20242024 年年 0606 月月封闭母线安装作业指导书编写: 校核: 审定：批准: 中国葛洲坝集团股份有限公司中国葛洲坝集团股份有限公司拉西瓦水电站机电安装项目部拉西瓦水电站机电安装项目部20242024 年年 1212 月月精品文档---下载后可任意编辑目 录一、封闭母线安装项目简介 1二 全连式封闭母线结构及参数 ERROR: REFERENCE SOURCE NOT FOUND三 编制依据 ERROR: REFERENCE SOURCE NOT FOUND 四 设备安装的程序 ERROR: REFERENCE SOURCE NOT FOUND 五、设备安装前准备 ERROR: REFERENCE SOURCE NOT FOUND 六、现场施工布置 ERROR: REFERENCE SOURCE NOT FOUND 七 设备接收与保管 ERROR: REFERENCE SOURCE NOT FOUND 八 封闭母线安装步骤及工艺 ERROR: REFERENCE SOURCE NOT FOUND 九 发电机出口断路器安装与调试 ERROR: REFERENCE SOURCE NOT FOUND十 封闭母线耐压试验 ERROR: REFERENCE SOURCE NOT FOUND 十一 安全质量保证措施 ERROR: REFERENCE SOURCE NOT FOUND 十二 安全技术措施 ERROR: REFERENCE SOURCE NOT FOUND 精品文档---下载后可任意编辑1.1 工程简介20kV 封闭母线安装项目位于黄河上游青藏高原青海省贵德县境内拉西地下水电站，封闭母线为全连式离相结构，封闭母线是由。20kV 封闭母线布置于地下厂房母线洞及主变室内，其海拔高度为，封闭母线的一侧侧与 700MW 发电机相连接，一侧与 800kV 变压器低压侧相连接。设备安装环境多年平均气温℃，多年绝对最高气温 34℃，最低气温℃。发电机配电装置布置在母线洞 2232.20m 和 2238.50m 高程，采纳全连式离相封闭母线。有 6 条母线洞从主厂房通向主变洞。发电机中性点设备布置在 2232.20m 高程机墩旁。发电机电压配电装置包括：全连式离相封闭母线(主母线和分支母线)；发电机断路器；厂用高压变压器；励磁变压器；母线式电流互感器；电压互感器柜。主回路封闭母线从发电机的出线端引出，三相水平排列，在厂下 0＋18.0 处垂直爬升至▽2238.50m 高程母线洞，断路器布置在 2238.50m 高程，励磁变、PT 柜和厂高变布置在▽2232.20m 高程，主母线水平连接断路器并通过分支母线连接励磁变、PT 柜及厂高变，在厂下 0＋69.85 处垂直爬升至▽2249.60m 高程，主母线水平延伸至主变室内后以三角形接法与主变压器的低压侧连接。封闭母线全长 360m，主母线三...
