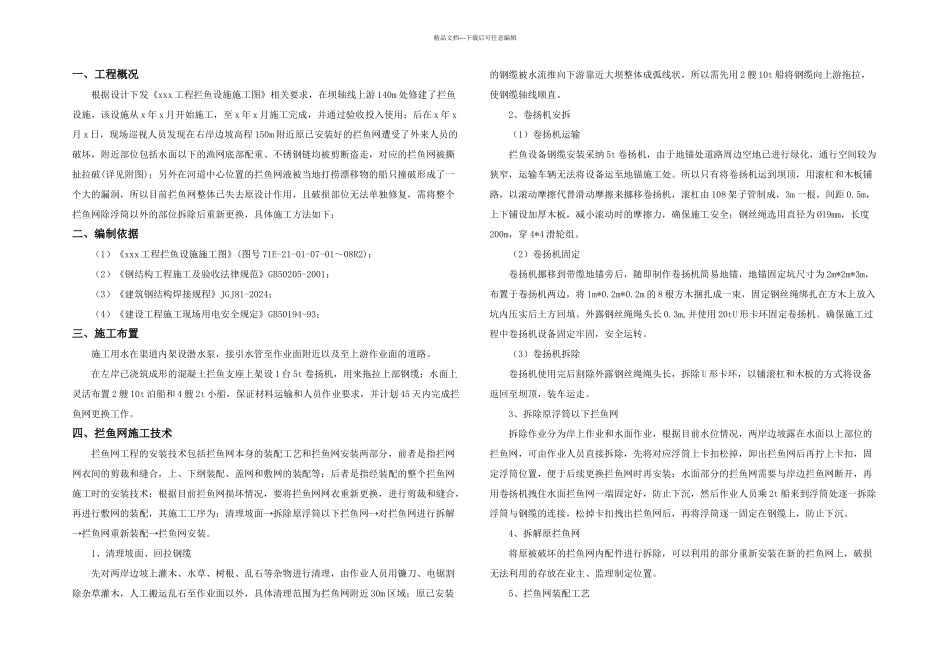

精品文档---下载后可任意编辑一、工程概况根据设计下发《xxx 工程拦鱼设施施工图》相关要求，在坝轴线上游 140m 处修建了拦鱼设施，该设施从 x 年 x 月开始施工，至 x 年 x 月施工完成，并通过验收投入使用；后在 x 年 x月 x 日，现场巡视人员发现在右岸边坡高程 150m 附近原已安装好的拦鱼网遭受了外来人员的破坏，附近部位包括水面以下的渔网底部配重、不锈钢链均被剪断盗走，对应的拦鱼网被撕扯拉破(详见附图)；另外在河道中心位置的拦鱼网液被当地打捞漂移物的船只撞破形成了一个大的漏洞，所以目前拦鱼网整体已失去原设计作用，且破损部位无法单独修复，需将整个拦鱼网除浮筒以外的部位拆除后重新更换，具体施工方法如下：二、编制依据（1）《xxx 工程拦鱼设施施工图》(图号 71E-21-01-07-01～08R2)；（2）《钢结构工程施工及验收法律规范》GB50205-2001；（3）《建筑钢结构焊接规程》JGJ81-2024；（4）《建设工程施工现场用电安全规定》GB50194-93；三、施工布置施工用水在渠道内架设潜水泵，接引水管至作业面附近以及至上游作业面的道路。在左岸已浇筑成形的混凝土拦鱼支座上架设 1 台 5t 卷扬机，用来拖拉上部钢缆；水面上灵活布置 2 艘 10t 泊船和 4 艘 2t 小船，保证材料运输和人员作业要求，并计划 45 天内完成拦鱼网更换工作。四、拦鱼网施工技术拦鱼网工程的安装技术包括拦鱼网本身的装配工艺和拦鱼网安装两部分，前者是指拦网网衣间的剪裁和缝合，上、下纲装配、盖网和敷网的装配等；后者是指经装配的整个拦鱼网施工时的安装技术；根据目前拦鱼网损坏情况，要将拦鱼网网衣重新更换，进行剪裁和缝合，再进行敷网的装配，其施工工序为：清理坡面→拆除原浮筒以下拦鱼网→对拦鱼网进行拆解→拦鱼网重新装配→拦鱼网安装。1、清理坡面、回拉钢缆先对两岸边坡上灌木、水草、树根、乱石等杂物进行清理，由作业人员用镰刀、电锯割除杂草灌木，人工搬运乱石至作业面以外，具体清理范围为拦鱼网附近 30m 区域；原已安装的钢缆被水流推向下游靠近大坝整体成弧线状，所以需先用 2 艘 10t 船将钢缆向上游拖拉，使钢缆轴线顺直。2、卷扬机安拆（1）卷扬机运输拦鱼设备钢缆安装采纳 5t 卷扬机，由于地锚处道路周边空地已进行绿化，通行空间较为狭窄，运输车辆无法将设备运至地锚施工处。所以只有将卷扬机运到坝顶，用滚杠和木板铺路，以滚动摩擦代替滑动摩擦来挪移卷扬机，滚杠由 108 架子管制成，3m...
