拱形骨架护坡施工方案

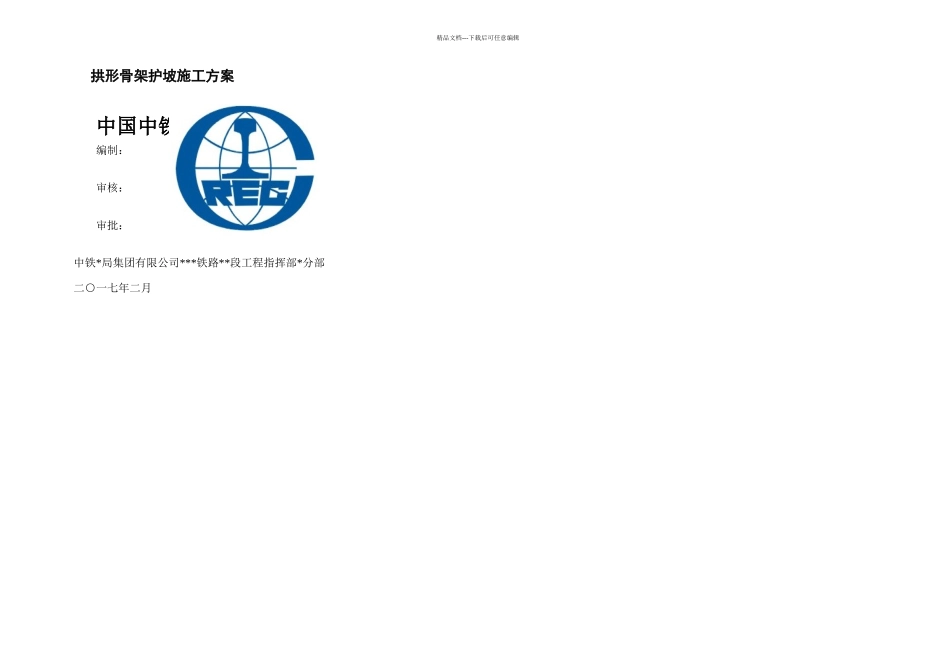

拱形骨架护坡施工方案_第1页
1/10
拱形骨架护坡施工方案_第2页
2/10

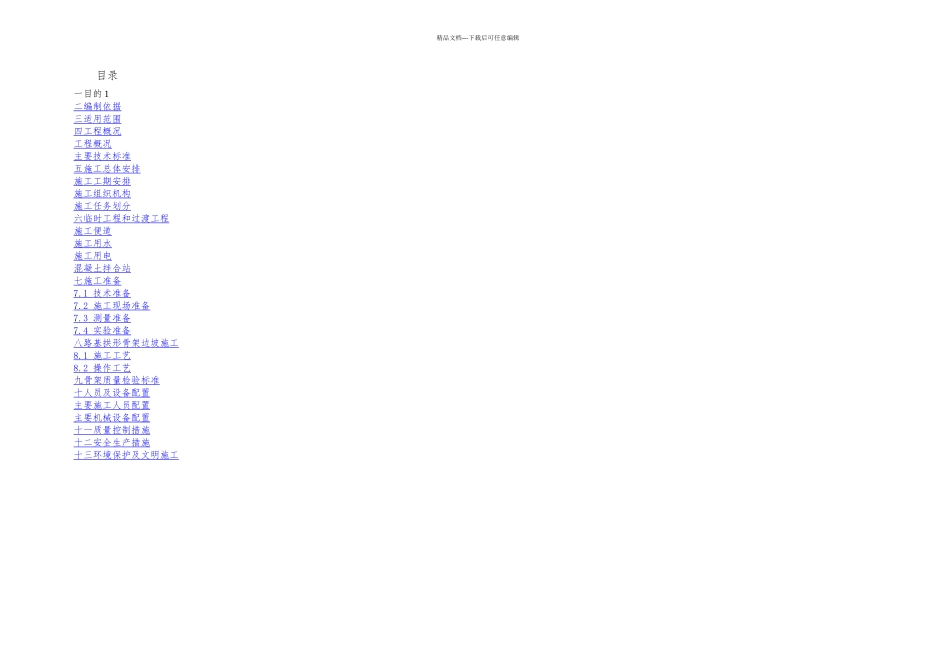

拱形骨架护坡施工方案_第3页
3/10
精品文档---下载后可任意编辑拱形骨架护坡施工方案中国中铁编制:审核:审批:中铁*局集团有限公司***铁路**段工程指挥部*分部二○一七年二月精品文档---下载后可任意编辑精品文档---下载后可任意编辑目录一目的 1二编制依据 三适用范围 四工程概况 工程概况 主要技术标准 五施工总体安排 施工工期安排 施工组织机构 施工任务划分 六临时工程和过渡工程 施工便道 施工用水 施工用电 混凝土拌合站 七施工准备 7.1 技术准备 7.2 施工现场准备 7.3 测量准备 7.4 实验准备 八路基拱形骨架边坡施工 8.1 施工工艺 8.2 操作工艺 九骨架质量检验标准 十人员及设备配置 主要施工人员配置 主要机械设备配置 十一质量控制措施 十二安全生产措施 十三环境保护及文明施工 精品文档---下载后可任意编辑精品文档---下载后可任意编辑一 目的明确路基拱形骨架护坡施工作业的工艺流程、操作要点和相应的工艺标准,指导、法律规范路基拱形骨架护坡作业施工。二编制依据1、《高速铁路路基工程施工质量验收标准》(TB10751-2024)2、《高速铁路路基工程施工技术规程》(Q/CR 9602-2024)3、《施工图低路堤及地基处理设计图》4.《铁路路基设计法律规范》TB10001-20245、《个别路基设计通用图》(***商阜施路通-03)6、建设单位、设计单位、监理单位的相关文件通知。三适用范围本方案适用于本分部路堤拱形骨架防护工程。四工程概况**特大桥与**特大桥之间,与既有***并行,线路以填方形式通过,为黄河冲积平原,多为村庄及耕地,线路中心最大填高 6.78m,边坡最大高度为 7.19m。本线与既有***间存在较多水坑,水坑深约 1~4m,宽约 15~40m,沿既有***条形分布。本管段多处边坡防护采纳拱形骨架护坡形式,骨架内满铺 C25 混凝土空心块,块的空心部分回填种植土,空心块内植草并每隔一个空心块种植两株紫穗槐。(1)拱形骨架净距宽×高=3m×3m,拱部骨架为 L 型,宽 0.4m,主骨架截面为 U 型,宽 0.8m,骨架嵌入路堤边坡深 0.6m,外露截水。(2)主骨架、拱骨架和截水槽以 C25 混凝土浇筑,空心块与骨架连接处空隙采纳 C25 混凝土填塞。(3)拱形骨架护坡起终点处采纳 C25 混凝土镶边封闭,宽 0.8m,嵌入路堤边坡深 0.6m。(4)沿线路方向每 3~4 个拱设一道伸缩缝,缝宽 0.02m,缝内填塞沥青木板,深 0.2m。拱脚主骨架间下部护脚地面以上约 0.2m 处设置泄水孔(φ=0.1m),间距 2m,孔口包裹无纺土工布(4...
