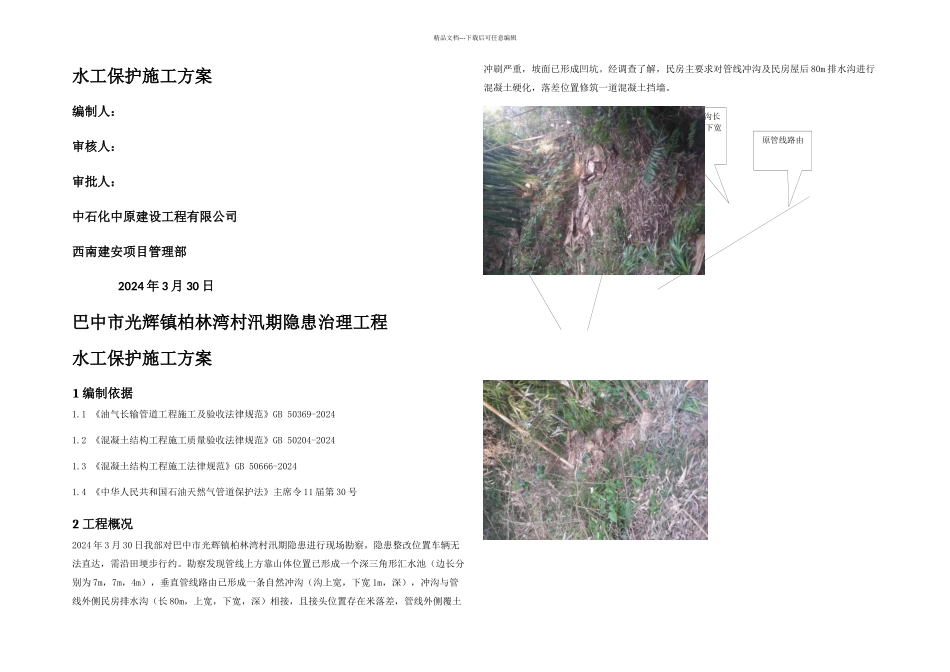

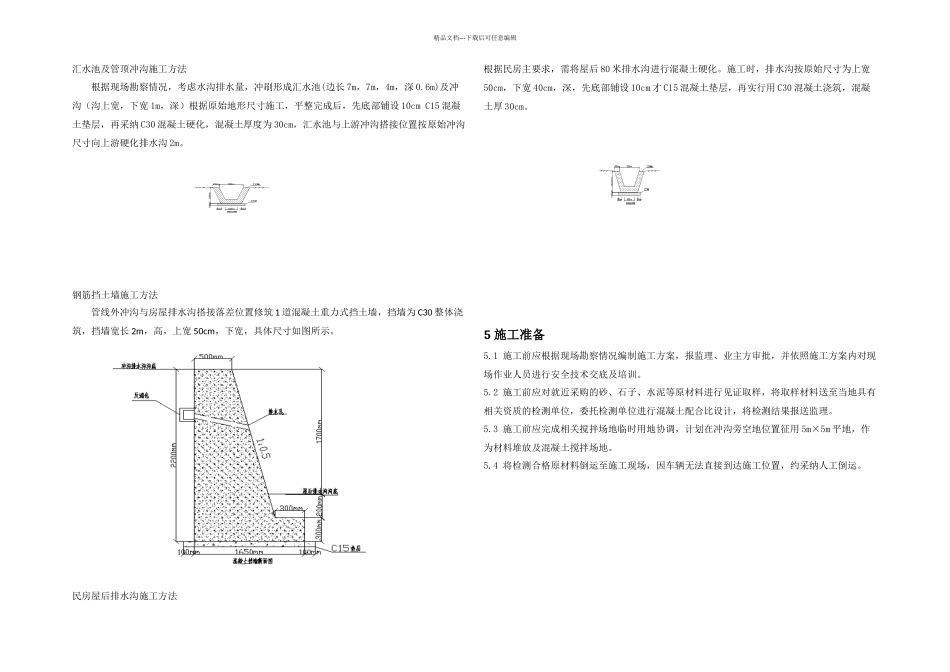

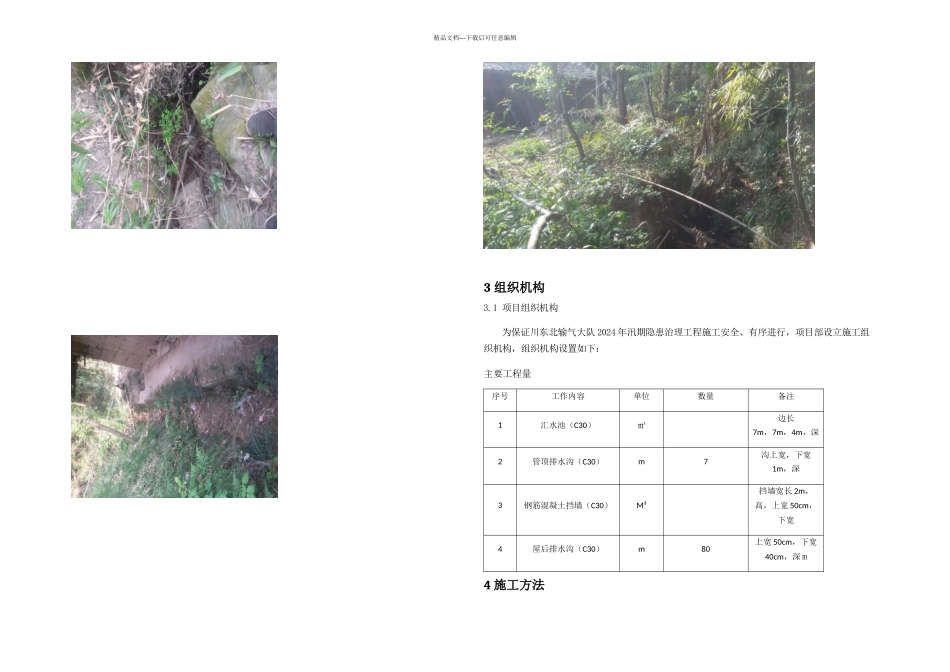

精品文档---下载后可任意编辑水工保护施工方案编制人：审核人：审批人：中石化中原建设工程有限公司西南建安项目管理部 2024 年 3 月 30 日巴中市光辉镇柏林湾村汛期隐患治理工程水工保护施工方案1 编制依据1.1 《油气长输管道工程施工及验收法律规范》GB 50369-20241.2 《混凝土结构工程施工质量验收法律规范》GB 50204-20241.3 《混凝土结构工程施工法律规范》GB 50666-20241.4 《中华人民共和国石油天然气管道保护法》主席令 11 届第 30 号2 工程概况2024 年 3 月 30 日我部对巴中市光辉镇柏林湾村汛期隐患进行现场勘察，隐患整改位置车辆无法直达，需沿田埂步行约。勘察发现管线上方靠山体位置已形成一个深三角形汇水池（边长分别为 7m，7m，4m），垂直管线路由已形成一条自然冲沟（沟上宽，下宽 1m，深），冲沟与管线外侧民房排水沟（长 80m，上宽，下宽，深）相接，且接头位置存在米落差，管线外侧覆土冲刷严重，坡面已形成凹坑。经调查了解，民房主要求对管线冲沟及民房屋后 80m 排水沟进行混凝土硬化，落差位置修筑一道混凝土挡墙。管线上方冲沟长7m，上宽，下宽1m，深原管线路由冲刷形成近似三角形汇水池，深。精品文档---下载后可任意编辑3 组织机构3.1 项目组织机构为保证川东北输气大队 2024 年汛期隐患治理工程施工安全、有序进行，项目部设立施工组织机构，组织机构设置如下：主要工程量序号工作内容单位数量备注1汇水池（C30）㎡边长7m，7m，4m，深2管顶排水沟（C30）m7沟上宽，下宽1m，深3钢筋混凝土挡墙（C30）M³挡墙宽长 2m，高，上宽 50cm，下宽4屋后排水沟（C30）m80上宽 50cm，下宽40cm，深 m4 施工方法房屋后排水沟精品文档---下载后可任意编辑汇水池及管顶冲沟施工方法根据现场勘察情况，考虑水沟排水量，冲刷形成汇水池(边长 7m，7m，4m，深 0.6m)及冲沟（沟上宽，下宽 1m，深）根据原始地形尺寸施工，平整完成后，先底部铺设 10cm C15 混凝土垫层，再采纳 C30 混凝土硬化，混凝土厚度为 30cm，汇水池与上游冲沟搭接位置按原始冲沟尺寸向上游硬化排水沟 2m。钢筋挡土墙施工方法管线外冲沟与房屋排水沟搭接落差位置修筑 1 道混凝土重力式挡土墙，挡墙为 C30 整体浇筑，挡墙宽长 2m，高，上宽 50cm，下宽，具体尺寸如图所示。民房屋后排水沟施工方法根据民房主要求，需将屋后 80 米排水沟进行混凝土硬化。施工时，排水沟按原始尺寸为上宽50cm，下宽 40cm，深，先...
