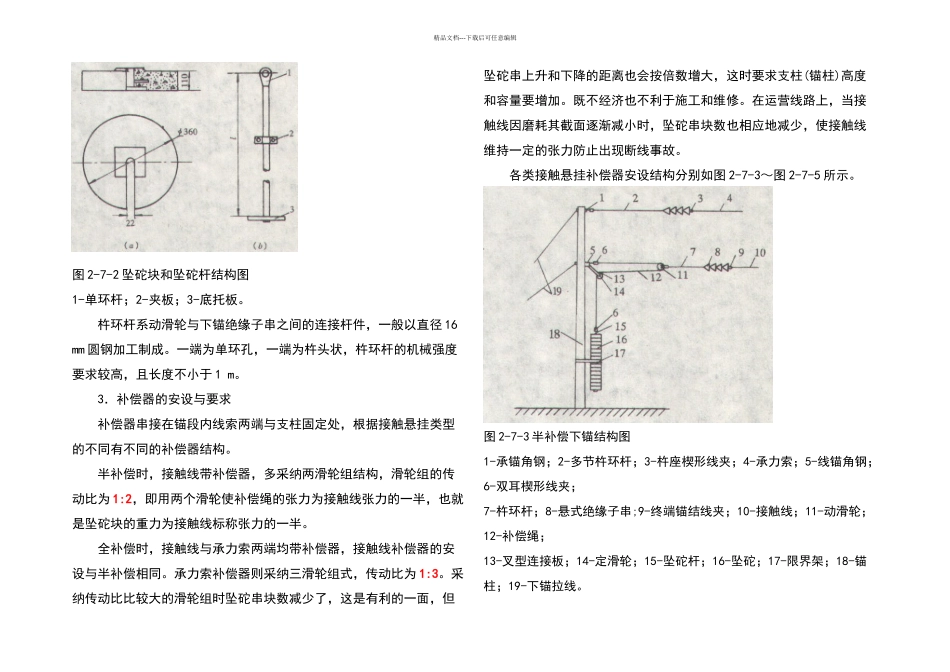

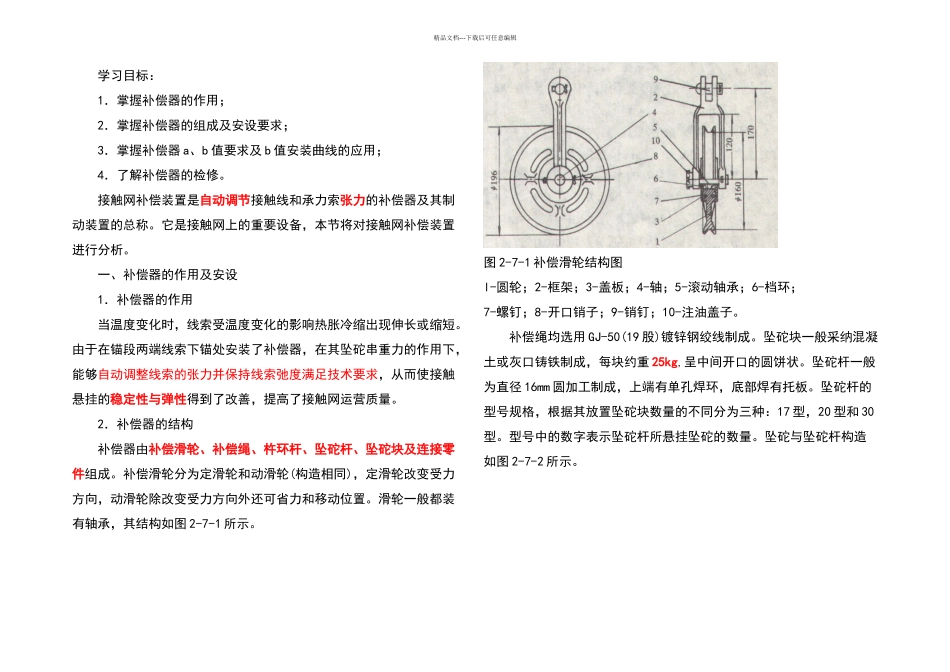

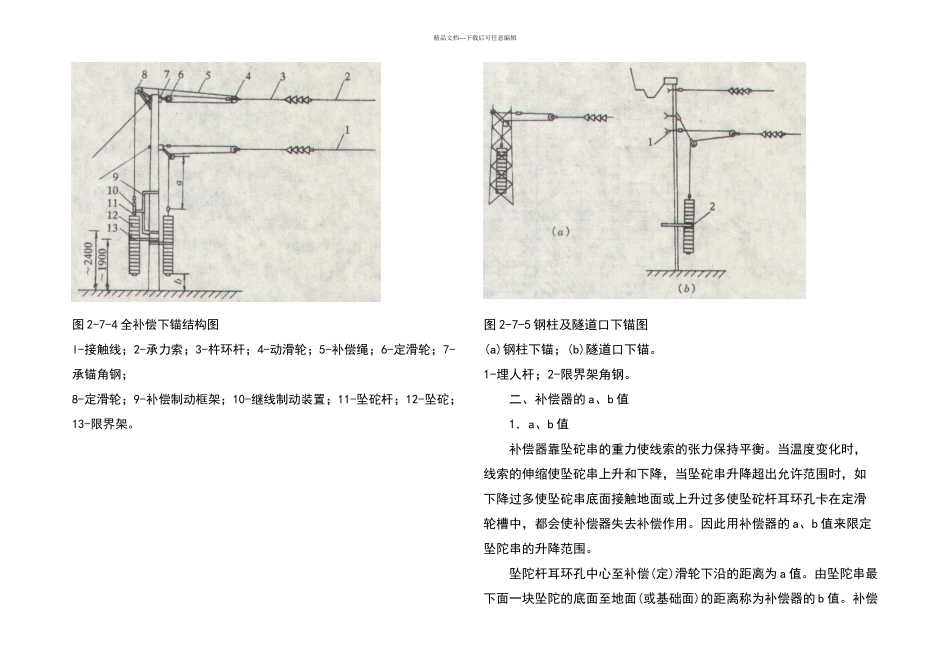

精品文档---下载后可任意编辑 学习目标：1．掌握补偿器的作用； 2．掌握补偿器的组成及安设要求； 3．掌握补偿器 a、b 值要求及 b 值安装曲线的应用； 4．了解补偿器的检修。 接触网补偿装置是自动调节接触线和承力索张力的补偿器及其制动装置的总称。它是接触网上的重要设备，本节将对接触网补偿装置进行分析。一、补偿器的作用及安设1．补偿器的作用当温度变化时，线索受温度变化的影响热胀冷缩出现伸长或缩短。由于在锚段两端线索下锚处安装了补偿器，在其坠砣串重力的作用下，能够自动调整线索的张力并保持线索弛度满足技术要求，从而使接触悬挂的稳定性与弹性得到了改善，提高了接触网运营质量。2．补偿器的结构补偿器由补偿滑轮、补偿绳、杵环杆、坠砣杆、坠砣块及连接零件组成。补偿滑轮分为定滑轮和动滑轮(构造相同)，定滑轮改变受力方向，动滑轮除改变受力方向外还可省力和移动位置。滑轮一般都装有轴承，其结构如图 2-7-1 所示。图 2-7-1 补偿滑轮结构图l-圆轮；2-框架；3-盖板；4-轴；5-滚动轴承；6-档环；7-螺钉；8-开口销子；9-销钉；10-注油盖子。补偿绳均选用 GJ-50(19 股)镀锌钢绞线制成。坠砣块一般采纳混凝土或灰口铸铁制成，每块约重 25kg,呈中间开口的圆饼状。坠砣杆一般为直径 16mm 圆加工制成，上端有单孔焊环，底部焊有托板。坠砣杆的型号规格，根据其放置坠砣块数量的不同分为三种：17 型，20 型和 30型。型号中的数字表示坠砣杆所悬挂坠砣的数量。坠砣与坠砣杆构造如图 2-7-2 所示。精品文档---下载后可任意编辑图 2-7-2 坠砣块和坠砣杆结构图1-单环杆；2-夹板；3-底托板。 杵环杆系动滑轮与下锚绝缘子串之间的连接杆件，一般以直径 16 mm 圆钢加工制成。一端为单环孔，一端为杵头状，杵环杆的机械强度要求较高，且长度不小于 1 m。3．补偿器的安设与要求补偿器串接在锚段内线索两端与支柱固定处，根据接触悬挂类型的不同有不同的补偿器结构。 半补偿时，接触线带补偿器，多采纳两滑轮组结构，滑轮组的传动比为 1:2，即用两个滑轮使补偿绳的张力为接触线张力的一半，也就是坠砣块的重力为接触线标称张力的一半。 全补偿时，接触线与承力索两端均带补偿器，接触线补偿器的安设与半补偿相同。承力索补偿器则采纳三滑轮组式，传动比为 1:3。采纳传动比比较大的滑轮组时坠砣串块数减少了，这是有利的一面，但坠砣串上升和下降的距离也会按倍数增大，这时要求支柱(锚柱)高度和容量要增加。...
