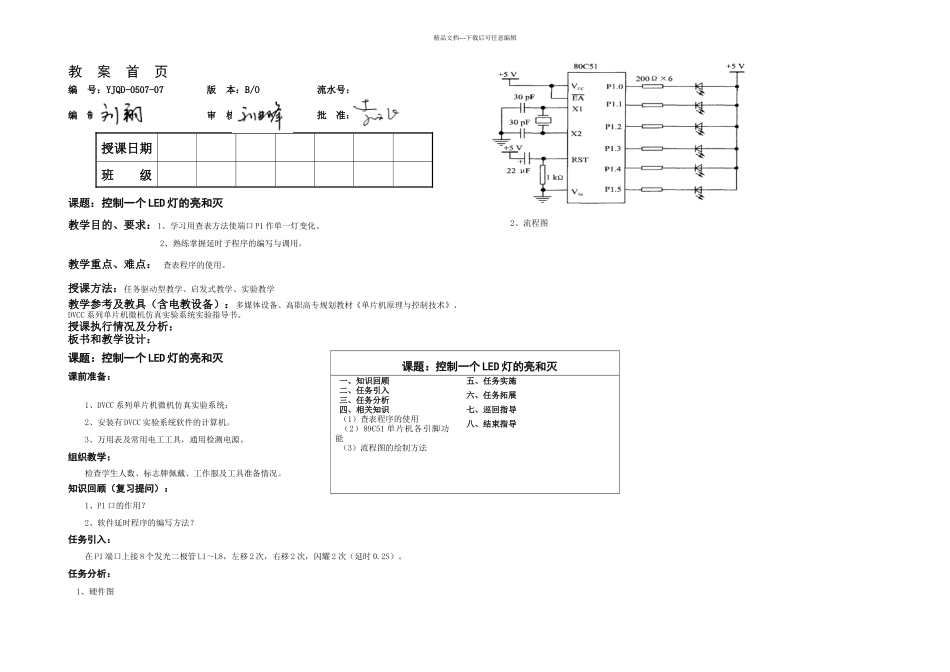

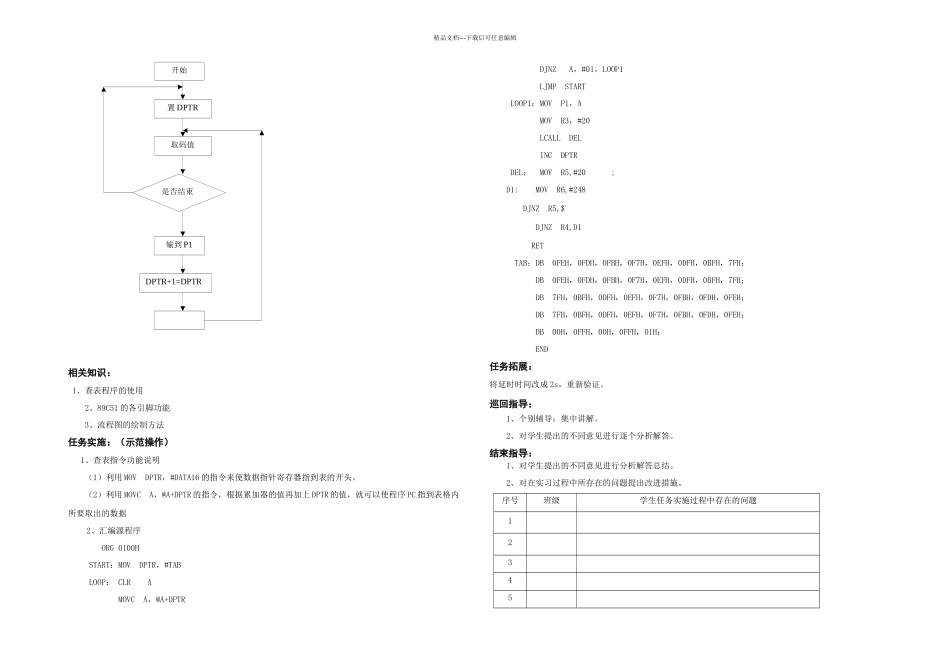

精品文档---下载后可任意编辑教 案 首 页编 号：YJQD-0507-07 版 本：B/O 流水号：编 制： 审 核： 批 准：授课日期班 级课题：控制一个 LED 灯的亮和灭教学目的、要求：1、学习用查表方法使端口 P1 作单一灯变化。 2、熟练掌握延时子程序的编写与调用。教学重点、难点： 查表程序的使用。授课方法：任务驱动型教学、启发式教学、实验教学教学参考及教具（含电教设备）：多媒体设备、高职高专规划教材《单片机原理与控制技术》、DVCC 系列单片机微机仿真实验系统实验指导书。授课执行情况及分析：板书和教学设计：课题：控制一个 LED 灯的亮和灭课前准备：1、DVCC 系列单片机微机仿真实验系统；2、安装有 DVCC 实验系统软件的计算机。3、万用表及常用电工工具，通用检测电源。组织教学： 检查学生人数、标志牌佩戴、工作服及工具准备情况。知识回顾（复习提问）：1、P1 口的作用？2、软件延时程序的编写方法？任务引入：在 P1 端口上接 8 个发光二极管 L1～L8，左移 2 次，右移 2 次，闪耀 2 次（延时 0.2S）。任务分析： 1、硬件图 2、流程图 课题：控制一个 LED 灯的亮和灭一、知识回顾二、任务引入三、任务分析四、相关知识 （1）查表程序的使用 （2）89C51 单片机各引脚功能 （3）流程图的绘制方法 五、任务实施 六、任务拓展 七、巡回指导 八、结束指导开始置 DPTR取码值是否结束输到 P1DPTR+1=DPTR精品文档---下载后可任意编辑相关知识： 1、查表程序的使用2、89C51 的各引脚功能3、流程图的绘制方法任务实施：（示范操作） 1、查表指令功能说明（1）利用 MOV DPTR，#DATA16 的指令来使数据指针寄存器指到表的开头。（2）利用 MOVC A，@A+DPTR 的指令，根据累加器的值再加上 DPTR 的值，就可以使程序 PC 指到表格内所要取出的数据2、汇编源程序 ORG 0100HSTART：MOV DPTR，#TABLOOP： CLR AMOVC A，@A+DPTRDJNZ A，#01，LOOP1LJMP STARTLOOP1：MOV P1，A MOV R3，#20 LCALL DEL INC DPTRDEL： MOV R5,#20 ; D1: MOV R6,#248 DJNZ R5,$ DJNZ R4,D1 RETTAB：DB 0FEH，0FDH，0FBH，0F7H，0EFH，0DFH，0BFH，7FH；DB 0FEH，0FDH，0FBH，0F7H，0EFH，0DFH，0BFH，7FH；DB 7FH，0BFH，0DFH，0EFH，0F7H，0FBH，0FDH，0FEH；DB 7FH，0BFH，0DFH，0EFH，0F7H，0FBH，0FDH，0FEH；DB 00H，0FFH，00H，0FFH，01H；END任务拓展：将延时时间改成 2s，重新验证。巡回指导：1、个别辅导；集中讲解。2、对学生提出的不同意见进行逐个分析解答。结束指导：1、对学生提出的不同意见进行分析解答总结。2、对在实习过程中所存在的问题提出改进措施。序号班级学生任务实施过程中存在的问题12345精品文档---下载后可任意编辑3、清理实习工位、维护保养实习设备。
