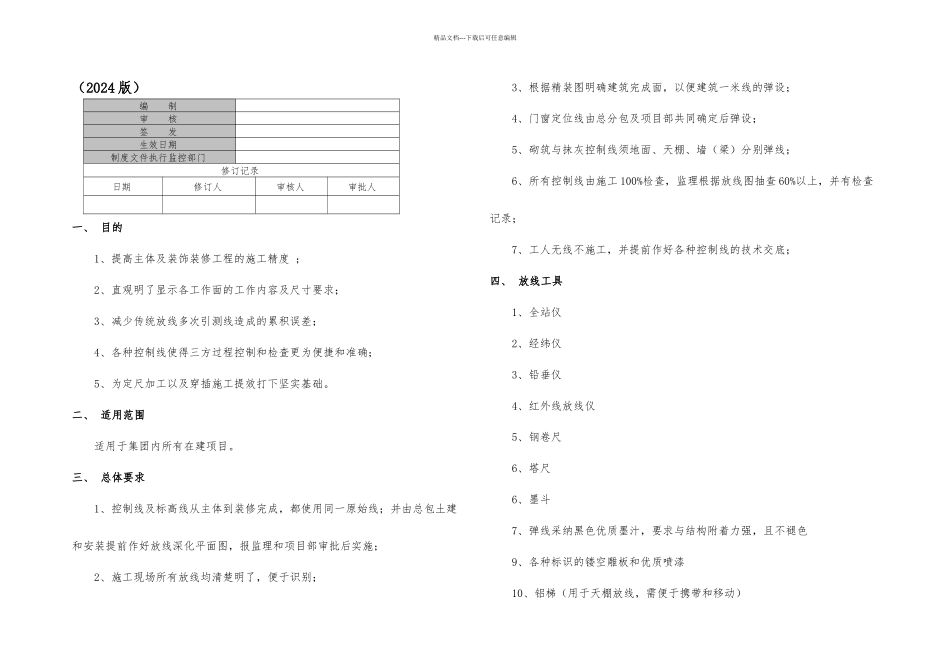

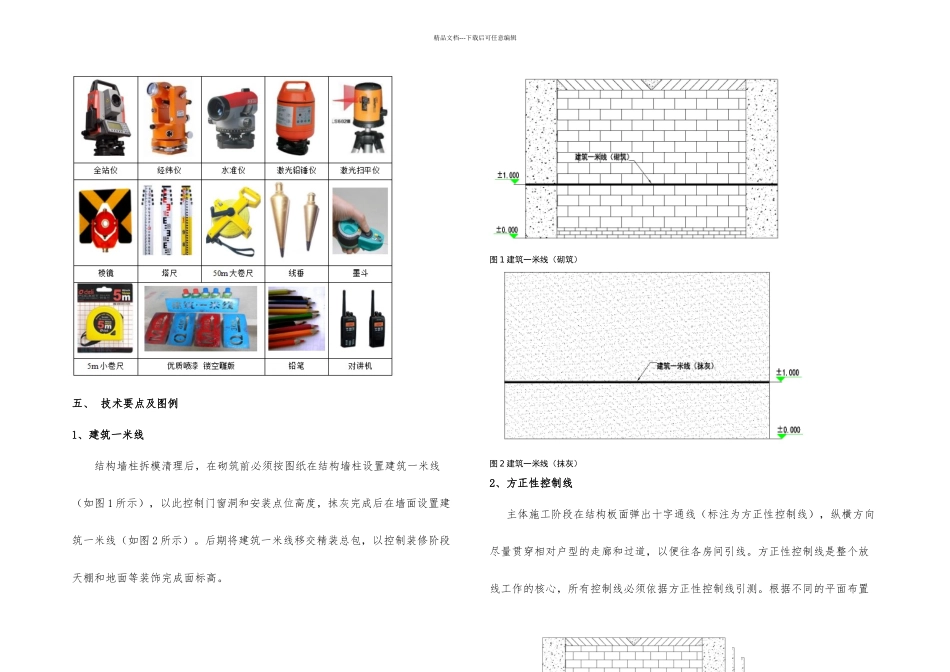

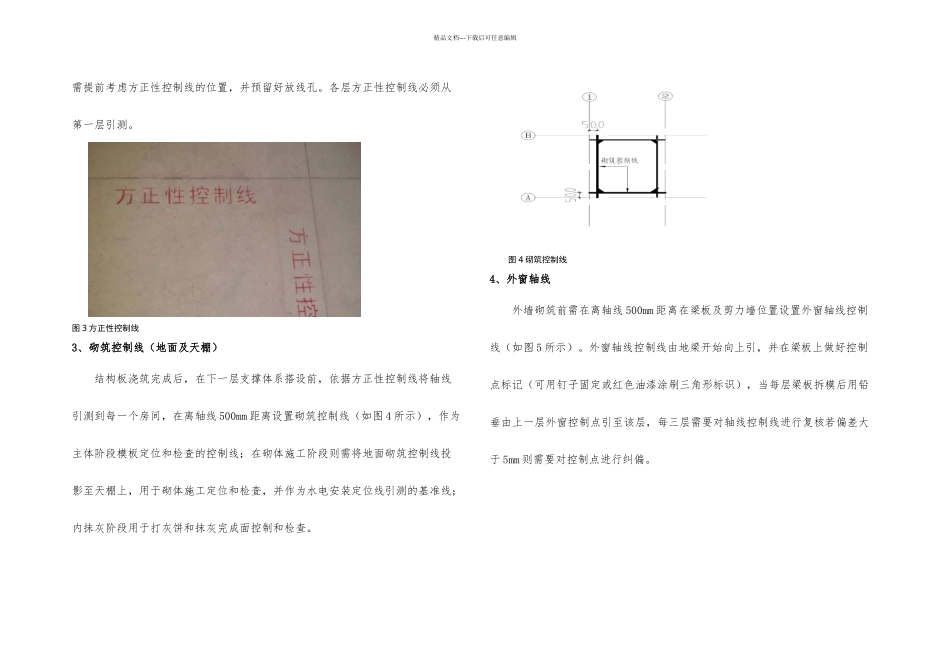

精品文档---下载后可任意编辑(2024 版)编 制审 核签 发生效日期制度文件执行监控部门修订记录日期修订人审核人审批人一、 目的1、提高主体及装饰装修工程的施工精度 ;2、直观明了显示各工作面的工作内容及尺寸要求;3、减少传统放线多次引测线造成的累积误差;4、各种控制线使得三方过程控制和检查更为便捷和准确;5、为定尺加工以及穿插施工提效打下坚实基础。二、 适用范围适用于集团内所有在建项目。三、 总体要求1、控制线及标高线从主体到装修完成,都使用同一原始线;并由总包土建和安装提前作好放线深化平面图,报监理和项目部审批后实施;2、施工现场所有放线均清楚明了,便于识别;3、根据精装图明确建筑完成面,以便建筑一米线的弹设;4、门窗定位线由总分包及项目部共同确定后弹设;5、砌筑与抹灰控制线须地面、天棚、墙(梁)分别弹线;6、所有控制线由施工 100%检查,监理根据放线图抽查 60%以上,并有检查记录;7、工人无线不施工,并提前作好各种控制线的技术交底;四、 放线工具1、全站仪2、经纬仪3、铅垂仪4、红外线放线仪5、钢卷尺6、塔尺6、墨斗7、弹线采纳黑色优质墨汁,要求与结构附着力强,且不褪色9、各种标识的镂空雕板和优质喷漆10、铝梯(用于天棚放线,需便于携带和移动)精品文档---下载后可任意编辑五、 技术要点及图例1、建筑一米线结构墙柱拆模清理后,在砌筑前必须按图纸在结构墙柱设置建筑一米线(如图 1 所示),以此控制门窗洞和安装点位高度,抹灰完成后在墙面设置建筑一米线(如图 2 所示)。后期将建筑一米线移交精装总包,以控制装修阶段天棚和地面等装饰完成面标高。图 1 建筑一米线(砌筑)图 2 建筑一米线(抹灰)2、方正性控制线主体施工阶段在结构板面弹出十字通线(标注为方正性控制线),纵横方向尽量贯穿相对户型的走廊和过道,以便往各房间引线。方正性控制线是整个放线工作的核心,所有控制线必须依据方正性控制线引测。根据不同的平面布置精品文档---下载后可任意编辑需提前考虑方正性控制线的位置,并预留好放线孔。各层方正性控制线必须从第一层引测。图 3 方正性控制线3、砌筑控制线(地面及天棚)结构板浇筑完成后,在下一层支撑体系搭设前,依据方正性控制线将轴线引测到每一个房间,在离轴线 500mm 距离设置砌筑控制线(如图 4 所示),作为主体阶段模板定位和检查的控制线;在砌体施工阶段则需将地面砌筑控制线投影至天棚上,用于砌体施工定位和检查,并作...
