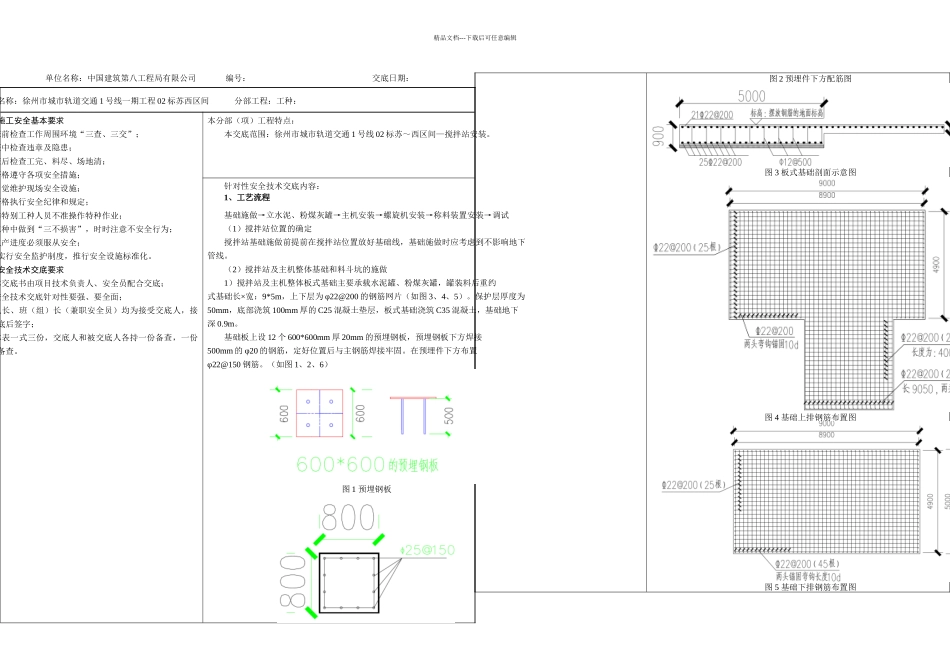

精品文档---下载后可任意编辑单位名称：中国建筑第八工程局有限公司 编号： 交底日期：工程名称：徐州市城市轨道交通 1 号线一期工程 02 标苏西区间 分部工程：工种： 一、施工安全基本要求．班前检查工作周围环境“三查、三交”；．班中检查违章及隐患；．班后检查工完、料尽、场地清；．严格遵守各项安全措施；．自觉维护现场安全设施；．严格执行安全纪律和规定；．非特别工种人员不准操作特种作业；．工种中做到“三不损害”，时时注意不安全行为；．生产进度必须服从安全；．实行安全监护制度，推行安全设施标准化。二、安全技术交底要求．本交底书由项目技术负责人、安全员配合交底；．安全技术交底针对性要强、要全面；．队长、班（组）长（兼职安全员）均为接受交底人，接受交底后签字；．本表一式三份，交底人和被交底人各持一份备查，一份归档备查。本分部（项）工程特点：本交底范围：徐州市城市轨道交通 1 号线 02 标苏～西区间—搅拌站安装。针对性安全技术交底内容：1、工艺流程基础施做→立水泥、粉煤灰罐→主机安装→螺旋机安装→称料装置安装→调试（1）搅拌站位置的确定搅拌站基础施做前提前在搅拌站位置放好基础线，基础施做时应考虑到不影响地下管线。（2）搅拌站及主机整体基础和料斗坑的施做1）搅拌站及主机整体板式基础主要承载水泥罐、粉煤灰罐，罐装料后重约式基础长×宽：9*5m，上下层为 φ22@200 的钢筋网片（如图 3、4、5）。保护层厚度为50mm，底部浇筑 100mm 厚的 C25 混凝土垫层，板式基础浇筑 C35 混凝土，基础地下深 0.9m。基础板上设 12 个 600*600mm 厚 20mm 的预埋钢板，预埋钢板下方焊接500mm 的 φ20 的钢筋，定好位置后与主钢筋焊接牢固。在预埋件下方布置φ22@150 钢筋。（如图 1、2、6）图 1 预埋钢板图 2 预埋件下方配筋图图 3 板式基础剖面示意图图 4 基础上排钢筋布置图图 5 基础下排钢筋布置图精品文档---下载后可任意编辑图 6 搅拌站布置平面图及预埋钢板位置2）料斗坑的施做：料斗坑位置如图 6 所示，坑深 2.55m，长×宽 2.60*60°坡。确定位置后，根据图 7 料斗坑的形状大小支模板，模板背后的空隙部分浇筑混凝土填充密实。图 7 料斗坑尺寸及平面位置示意图其中下料口宽 0.8m，深 1m，南北敷设于地下，施做前需对周围管线进行勘察（3）电缆槽支模浇筑混凝土电缆槽为南北走向，从搅拌站处延伸到车站北侧主体外，开挖槽的长度为18000mm，深...
