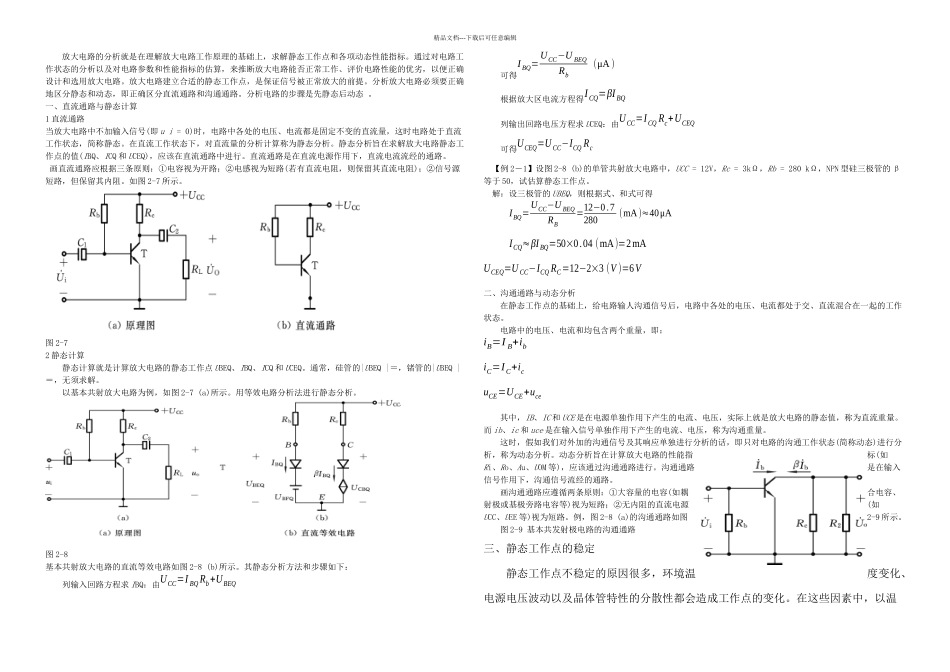

放大电路的分析就是在理解放大电路工作原理的基础上_第1页
1/5

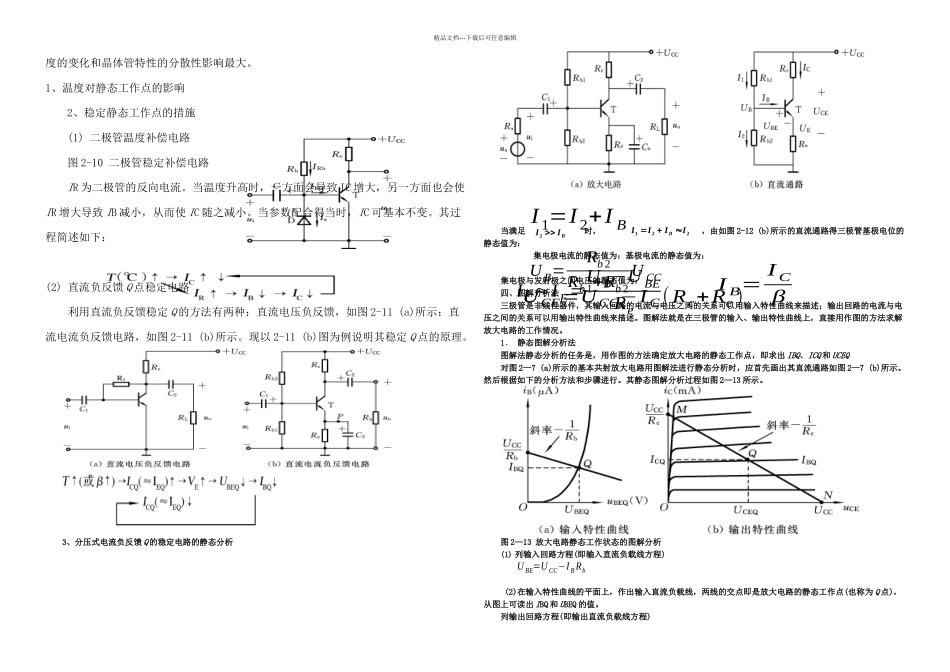

放大电路的分析就是在理解放大电路工作原理的基础上_第2页
2/5

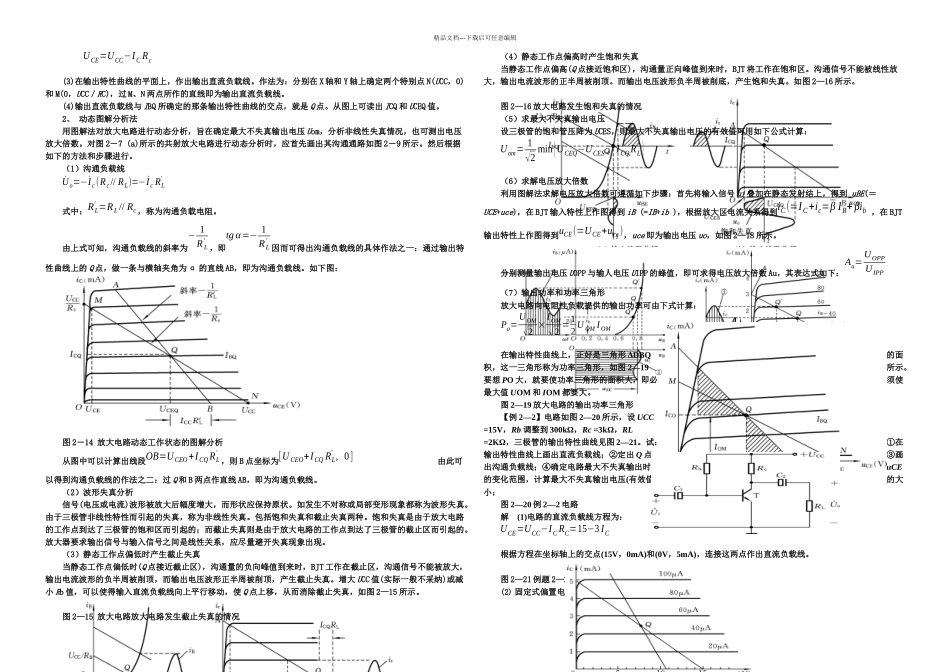

放大电路的分析就是在理解放大电路工作原理的基础上_第3页
3/5
精品文档---下载后可任意编辑放大电路的分析就是在理解放大电路工作原理的基础上,求解静态工作点和各项动态性能指标。通过对电路工作状态的分析以及对电路参数和性能指标的估算,来推断放大电路能否正常工作、评价电路性能的优劣,以便正确设计和选用放大电路。放大电路建立合适的静态工作点,是保证信号被正常放大的前提。分析放大电路必须要正确地区分静态和动态,即正确区分直流通路和沟通通路。分析电路的步骤是先静态后动态 。一、直流通路与静态计算1 直流通路当放大电路中不加输入信号(即 u i = 0)时,电路中各处的电压、电流都是固定不变的直流量,这时电路处于直流工作状态,简称静态。在直流工作状态下,对直流量的分析计算称为静态分析。静态分析旨在求解放大电路静态工作点的值(IBQ、ICQ 和 UCEQ),应该在直流通路中进行。直流通路是在直流电源作用下,直流电流流经的通路。 画直流通路应根据三条原则:①电容视为开路;②电感视为短路(若有直流电阻,则保留其直流电阻);②信号源短路,但保留其内阻。如图 2-7 所示。 图 2-72 静态计算静态计算就是计算放大电路的静态工作点 UBEQ、IBQ、ICQ 和 UCEQ。通常,硅管的|UBEQ |=,锗管的|UBEQ |=,无须求解。以基本共射放大电路为例,如图 2-7 (a)所示。用等效电路分析法进行静态分析。图 2-8基本共射放大电路的直流等效电路如图 2-8 (b)所示。其静态分析方法和步骤如下:列输入回路方程求 IBQ:由UCC=I BQ Rb+UBEQ可得I BQ=UCC−U BEQRb(μA )根据放大区电流方程得I CQ=βI BQ列输出回路电压方程求 UCEQ:由UCC=ICQ Rc+UCEQ可得UCEQ=U CC−ICQ Rc【例 2-1】设图 2-8 (b)的单管共射放大电路中,UCC = 12V,Rc = 3kΩ,Rb = 280 kΩ,NPN 型硅三极管的 β等于 50,试估算静态工作点。解:设三极管的 UBEQ,则根据式、和式可得I BQ=UCC−U BEQRB=12−0.7280(mA)≈40μAICQ≈βIBQ=50×0.04 (mA)=2mAUCEQ=U CC−ICQ RC=12−2×3 (V )=6V二、沟通通路与动态分析在静态工作点的基础上,给电路输人沟通信号后,电路中各处的电压、电流都处于交、直流混合在一起的工作状态。电路中的电压、电流和均包含两个重量,即: iB=I B+ibiC=I C+icuCE=UCE+uce其中,IB、IC 和 UCE 是在电源单独作用下产生的电流、电压,实际上就是放大电路的静态值,称为直流重量。而 ib、ic 和 uce 是在输入信号单独作用下产生的电流、电压,称为...
