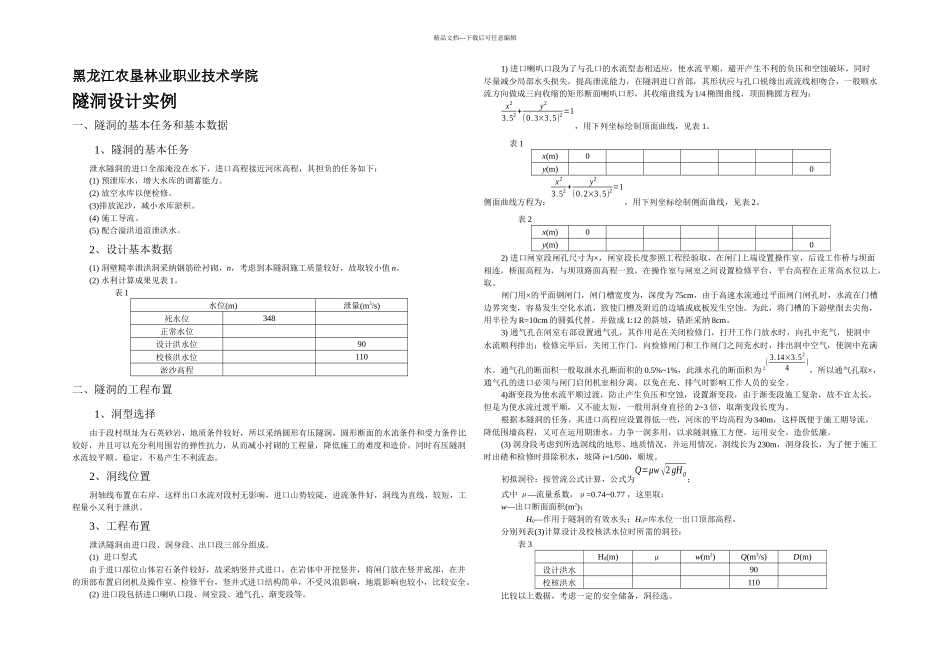

精品文档---下载后可任意编辑黑龙江农垦林业职业技术学院隧洞设计实例一、隧洞的基本任务和基本数据1、隧洞的基本任务泄水隧洞的进口全部淹没在水下，进口高程接近河床高程，其担负的任务如下：(1) 预泄库水，增大水库的调蓄能力。(2) 放空水库以便检修。(3)排放泥沙，减小水库淤积。(4) 施工导流。(5) 配合溢洪道渲泄洪水。2、设计基本数据(1) 洞壁糙率泄洪洞采纳钢筋砼衬砌，n，考虑到本隧洞施工质量较好，故取较小值 n。(2) 水利计算成果见表 1。表 1水位(m)泄量(m3/s)死水位348正常水位设计洪水位90校核洪水位110淤沙高程二、隧洞的工程布置1、洞型选择由于段村坝址为石英砂岩，地质条件较好，所以采纳圆形有压隧洞，圆形断面的水流条件和受力条件比较好，并且可以充分利用围岩的弹性抗力，从而减小衬砌的工程量，降低施工的难度和造价。同时有压隧洞水流较平顺、稳定，不易产生不利流态。2、洞线位置洞轴线布置在右岸，这样出口水流对段村无影响，进口山势较陡，进流条件好，洞线为直线，较短，工程量小又利于泄洪。3、工程布置泄洪隧洞由进口段、洞身段、出口段三部分组成。(1) 进口型式由于进口部位山体岩石条件较好，故采纳竖井式进口，在岩体中开挖竖井，将闸门放在竖井底部，在井的顶部布置启闭机及操作室、检修平台，竖井式进口结构简单，不受风浪影响，地震影响也较小，比较安全。(2) 进口段包括进口喇叭口段、闸室段、通气孔、渐变段等。1) 进口喇叭口段为了与孔口的水流型态相适应，使水流平顺，避开产生不利的负压和空蚀破坏，同时尽量减少局部水头损失，提高泄流能力，在隧洞进口首部，其形状应与孔口锐缘出流流线相吻合，一般顺水流方向做成三向收缩的矩形断面喇叭口形，其收缩曲线为 1/4 椭图曲线，顶面椭圆方程为：x23.52 +y2(0.3×3.5)2 =1，用下列坐标绘制顶面曲线，见表 1。表 1x(m)0y(m)0侧面曲线方程为：x23.52 +y2(0.2×3.5)2=1，用下列坐标绘制侧面曲线，见表 2。表 2x(m)0y(m)02) 进口闸室段闸孔尺寸为×，闸室段长度参照工程经验取，在闸门上端设置操作室，后设工作桥与坝面相连，桥面高程为，与坝顶路面高程一致，在操作室与闸室之间设置检修平台，平台高程在正常高水位以上，取。闸门用×的平面钢闸门，闸门槽宽度为，深度为 75cm，由于高速水流通过平面闸门闸孔时，水流在门槽边界突变，容易发生空化水流，致使门槽及附近的边墙或底板发生空蚀。为此，将门槽的下游壁削去尖角，用半径为 R=...
