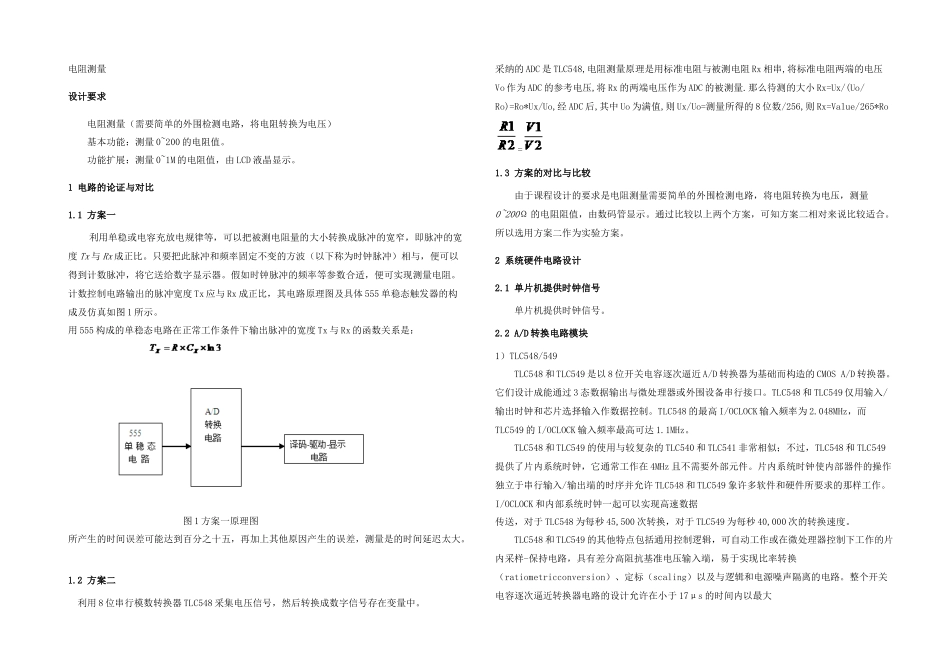

课程设计报告设计题目：数字式电阻测量仪学 院专 业班 级姓 名学 号指导老师 申明 2024 年秋季学期摘要本设计电阻测量是利用 A/D 转换原理，将被测模拟量转换成数字量,并用数字方式显示测量结果的电子测量仪表。通常测量电阻都采纳大规模的 A/D 转换集成电路，测量精度高，读数方便，在体积、重量、耗电、稳定性及可靠性等方面性能指标均明显优于指针式万用表。其中，A/D 转换器将输入的模拟量转换成数字量，逻辑控制电路产生控制信号，按规定的时序将 A/D 转换器中各组模拟开关接通或断开，保证 A/D 转换正常进行。A/D 转换结果通过计数译码电路变换成 ASCII 码，最后驱动显示器显示相应的数值。本系统以单片机 AT89C51 为系统的控制核心,结合 A/D 转换芯片 AT89C51 设计一个电阻测量表，能够测量一定数值之间的电阻值，通过 LCD 液晶显示。具有读数据准确，测量方便的特点。关键词：单片机(AT89C51)； 电压；A/D 转换；TLC548目录设计要求 1精品文档---下载后可任意编辑1 电路的论证与对比 11.1 方案一 11.2 方案二 11.3 方案的对比与比较 12 系统硬件电路设计 22.1 CPU 时钟 2 A/D 转换电路模块 222.2. 2 TLC548 芯片的组成原理 Error: Reference source not found2.2.3 TLC548 引脚功能 32.3 主控芯片 AT89C51 模块 Error: Reference source not found32.3.2 主要引脚功能 32.4 显示控制电路的设计及原理 93 程序设计 10初始化程序 105显示子程序 53.4 A/D 转换测量子程序 744 系统调试与分析 75 元器件清单 86 总结与致谢 87 参考文献 8附一：原理图附二：程序电阻测量设计要求电阻测量（需要简单的外围检测电路，将电阻转换为电压）基本功能：测量 0~200 的电阻值。功能扩展：测量 0~1M 的电阻值，由 LCD 液晶显示。1 电路的论证与对比1.1 方案一利用单稳或电容充放电规律等，可以把被测电阻量的大小转换成脉冲的宽窄，即脉冲的宽度 Tx 与 Rx 成正比。只要把此脉冲和频率固定不变的方波（以下称为时钟脉冲）相与，便可以得到计数脉冲，将它送给数字显示器。假如时钟脉冲的频率等参数合适，便可实现测量电阻。计数控制电路输出的脉冲宽度 Tx 应与 Rx 成正比，其电路原理图及具体 555 单稳态触发器的构成及仿真如图 1 所示。用 555 构成的单稳态电路在正常工作条件下输出脉冲的宽度 Tx 与 Rx 的函数关系是： 图 1 方案一...
