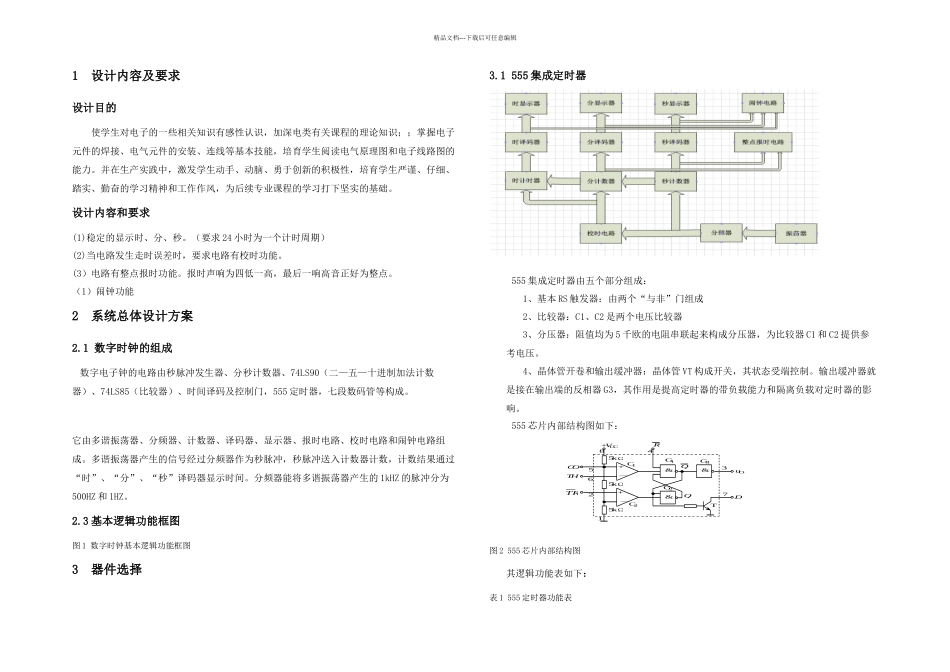

数字钟是一种用数字电路技术实现日、时、分、秒计时的装置，与传统的机械式时钟相比，具有更高的准确性和直观性，且无机械传动装置，具有更更长的使用寿命，因此得到了广泛的使用。小到人们日常生活中的电子手表，大到车站、码头、机场等公共场所的大型数显电子钟。本课程设计要用通过简单的逻辑芯片实现数字时钟。要点在于用 555 芯片连接成输出1000 秒的多谐振荡器，然后经过 74LS90 构成的分频器输出 1HZ 的秒脉冲,用 74LS160(10 进制计数器)连接成 60 和 24 进制的计数器,再通过七段数码管显示，外加上校时电路，整点报时电路即构成了简单数字钟。扩展电路可实现定点报时功能。关键字：多谐振荡器；分频器；计时电路；闹钟电路；校时电路；整点报时电路目 录1 设计内容及要求 00002 系统总体设计方案 02.1 数字时钟的组成 0003 器件选择 03.1 555 集成定时器 03.2 74LS16013.3 LED 显示屏 13.4 4 位十进制同步可逆计数器 74LS9013.5 4 位数值比较器 74LS8524 数字时钟的电路设计 34.1 时钟振荡电路 34.1.1 555 多谐振荡器产生 1KHz34.1.2 时钟信号发生电路 34.1.3 时钟振荡电路的 Multisim 仿真 34.2 分频器电路 454.4 分脉冲发生器电路 54.5 时脉冲发生器电路 54.6 校时电路 64.7 整点报时电路 674.9 数字时钟总仿真电路图 8精品文档---下载后可任意编辑5 心得体会 85.1 关于数字时钟的心得体会 95.2 关于收音机的焊接与调试心得体会 9参考文献 9精品文档---下载后可任意编辑1 设计内容及要求设计目的使学生对电子的一些相关知识有感性认识，加深电类有关课程的理论知识；；掌握电子元件的焊接、电气元件的安装、连线等基本技能，培育学生阅读电气原理图和电子线路图的能力。并在生产实践中，激发学生动手、动脑、勇于创新的积极性，培育学生严谨、仔细、踏实、勤奋的学习精神和工作作风，为后续专业课程的学习打下坚实的基础。设计内容和要求(1)稳定的显示时、分、秒。（要求 24 小时为一个计时周期）(2)当电路发生走时误差时，要求电路有校时功能。(3）电路有整点报时功能。报时声响为四低一高，最后一响高音正好为整点。（1）闹钟功能2 系统总体设计方案2.1 数字时钟的组成数字电子钟的电路由秒脉冲发生器、分秒计数器、74LS90（二—五—十进制加法计数器）、74LS85（比较器）、时间译码及控制门，555 定时器，七段数码管等构成。它由多谐振荡器、分频器、计数...
