数字电子技术试卷及答案VIP专享

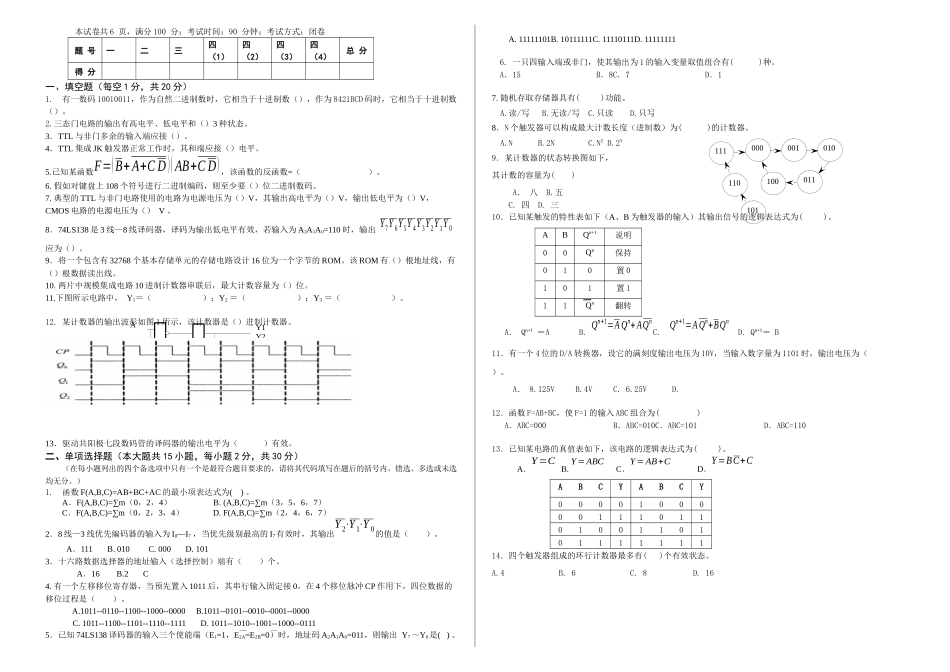

ABY1Y2Y3000001010011100101110111本试卷共 6 页，满分 100 分；考试时间：90 分钟；考试方式：闭卷题 号一二三四（1）四（2）四（3）四（4）总 分得 分一、填空题（每空 1 分，共 20 分）1. 有一数码 10010011，作为自然二进制数时，它相当于十进制数（），作为 8421BCD 码时，它相当于十进制数（）。2.三态门电路的输出有高电平、低电平和（）3 种状态。3．TTL 与非门多余的输入端应接（）。 4．TTL 集成 JK 触发器正常工作时，其和端应接（）电平。5.已知某函数F=(B+A+C D )( AB+C D) ，该函数的反函数=（ ）。6. 假如对键盘上 108 个符号进行二进制编码，则至少要（）位二进制数码。7. 典型的 TTL 与非门电路使用的电路为电源电压为（）V，其输出高电平为（）V，输出低电平为（）V， CMOS 电路的电源电压为（） V 。8．74LS138 是 3 线—8 线译码器，译码为输出低电平有效，若输入为 A2A1A0=110 时，输出 Y 7Y 6Y 5Y 4Y 3Y 2Y 1Y 0应为（）。9．将一个包含有 32768 个基本存储单元的存储电路设计 16 位为一个字节的 ROM。该 ROM 有（）根地址线，有（）根数据读出线。10. 两片中规模集成电路 10 进制计数器串联后，最大计数容量为（）位。11.下图所示电路中， Y1＝（ ）；Y2 ＝（ ）；Y3 ＝（ ）。12. 某计数器的输出波形如图 1 所示，该计数器是（）进制计数器。13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。二、单项选择题（本大题共 15 小题，每小题 2 分，共 30 分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。）1. 函数 F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）2．8 线—3 线优先编码器的输入为 I0—I7 ，当优先级别最高的 I7有效时，其输出Y 2⋅Y 1⋅Y 0的值是（ ）。A．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A．16 B.2 C4. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位脉冲 CP 作用下，四位数据的移位过程是（ ）。 A.1011--0110--1100--1000--0000 B.1011--0101--0010--0001--0000 C. 1011--1100--1101--1110--1111...
