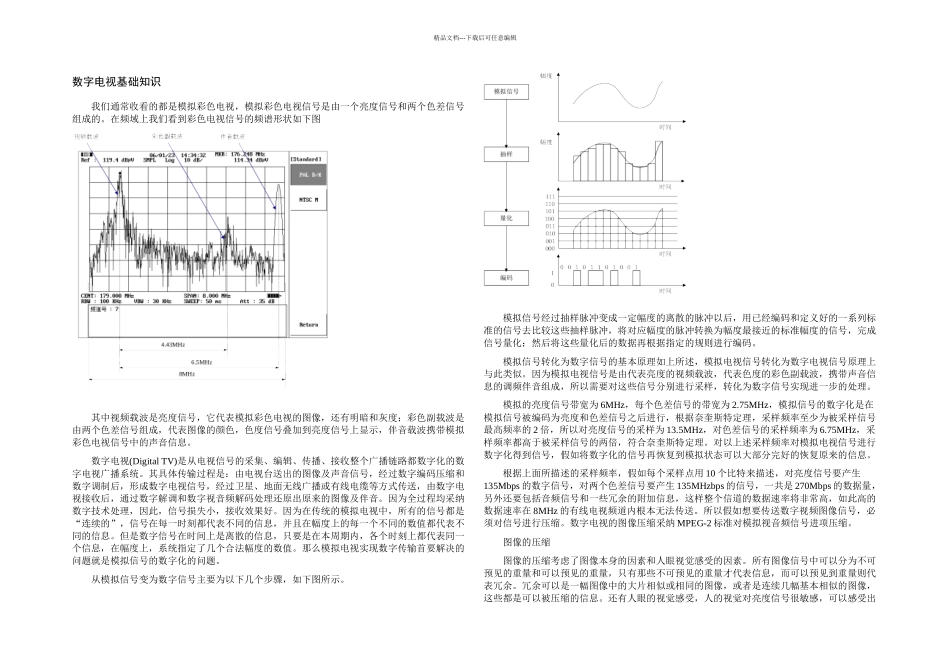

精品文档---下载后可任意编辑数字电视基础知识我们通常收看的都是模拟彩色电视，模拟彩色电视信号是由一个亮度信号和两个色差信号组成的。在频域上我们看到彩色电视信号的频谱形状如下图其中视频载波是亮度信号，它代表模拟彩色电视的图像，还有明暗和灰度；彩色副载波是由两个色差信号组成，代表图像的颜色，色度信号叠加到亮度信号上显示，伴音载波携带模拟彩色电视信号中的声音信息。数字电视(Digital TV)是从电视信号的采集、编辑、传播、接收整个广播链路都数字化的数字电视广播系统。其具体传输过程是：由电视台送出的图像及声音信号，经过数字编码压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。因为全过程均采纳数字技术处理，因此，信号损失小，接收效果好。因为在传统的模拟电视中，所有的信号都是“连续的”，信号在每一时刻都代表不同的信息，并且在幅度上的每一个不同的数值都代表不同的信息。但是数字信号在时间上是离散的信息，只要是在本周期内，各个时刻上都代表同一个信息，在幅度上，系统指定了几个合法幅度的数值。那么模拟电视实现数字传输首要解决的问题就是模拟信号的数字化的问题。从模拟信号变为数字信号主要为以下几个步骤，如下图所示。模拟信号经过抽样脉冲变成一定幅度的离散的脉冲以后，用已经编码和定义好的一系列标准的信号去比较这些抽样脉冲，将对应幅度的脉冲转换为幅度最接近的标准幅度的信号，完成信号量化；然后将这些量化后的数据再根据指定的规则进行编码。模拟信号转化为数字信号的基本原理如上所述，模拟电视信号转化为数字电视信号原理上与此类似。因为模拟电视信号是由代表亮度的视频载波，代表色度的彩色副载波，携带声音信息的调频伴音组成，所以需要对这些信号分别进行采样，转化为数字信号实现进一步的处理。模拟的亮度信号带宽为 6MHz，每个色差信号的带宽为 2.75MHz，模拟信号的数字化是在模拟信号被编码为亮度和色差信号之后进行，根据奈奎斯特定理，采样频率至少为被采样信号最高频率的 2 倍，所以对亮度信号的采样为 13.5MHz，对色差信号的采样频率为 6.75MHz，采样频率都高于被采样信号的两倍，符合奈奎斯特定理。对以上述采样频率对模拟电视信号进行数字化得到信号，假如将数字化的信号再恢复到模拟状态可以大部分完好的恢复原来的信息。根据上面所描述的采样频率...
