数字逻辑电路习题集

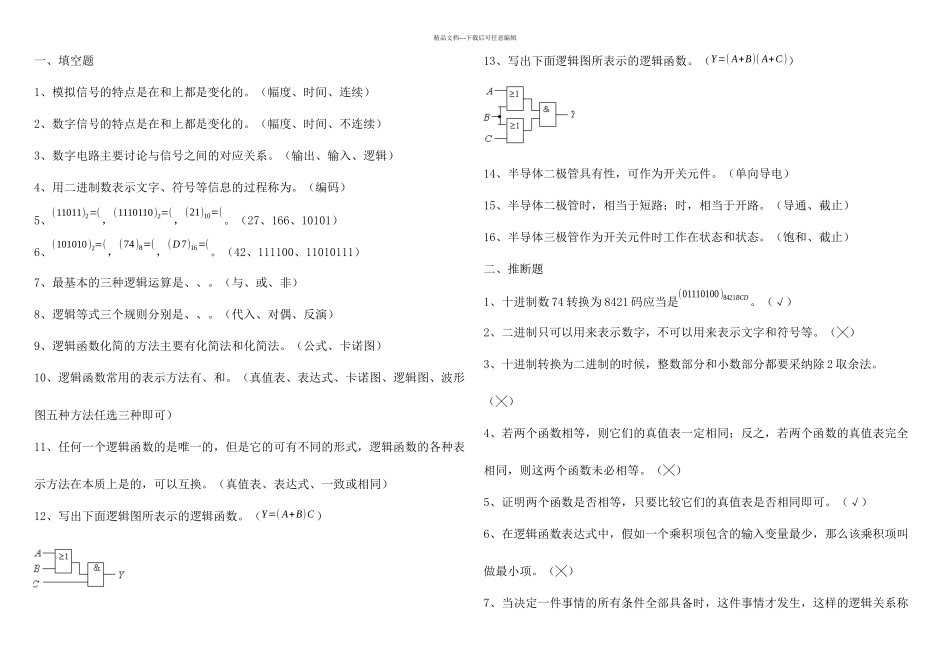

数字逻辑电路习题集_第1页
1/16

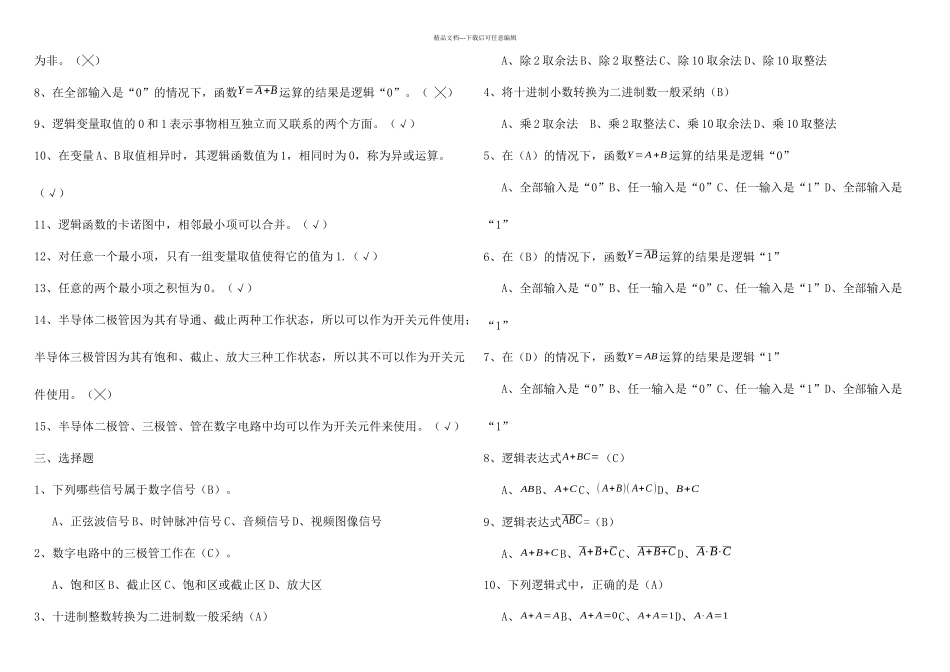

数字逻辑电路习题集_第2页
2/16

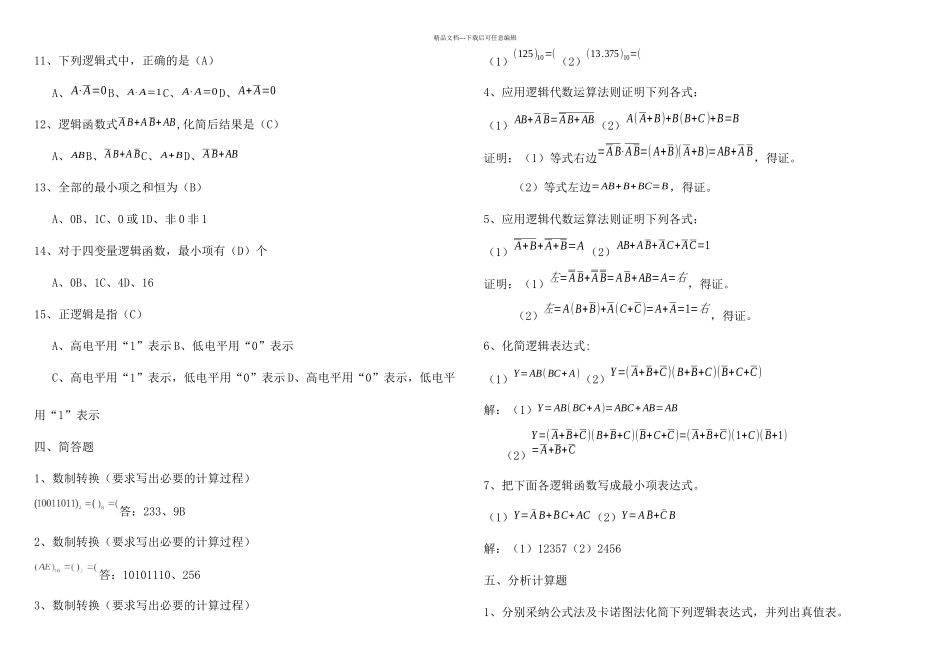

数字逻辑电路习题集_第3页
3/16
精品文档---下载后可任意编辑一、填空题1、模拟信号的特点是在和上都是变化的。(幅度、时间、连续)2、数字信号的特点是在和上都是变化的。(幅度、时间、不连续)3、数字电路主要讨论与信号之间的对应关系。(输出、输入、逻辑)4、用二进制数表示文字、符号等信息的过程称为。(编码)5、(11011)2=(,(1110110)2=(,(21)10=(。(27、166、10101)6、(101010)2=(,(74)8=(,( D 7)16=(。(42、111100、11010111)7、最基本的三种逻辑运算是、、。(与、或、非)8、逻辑等式三个规则分别是、、。(代入、对偶、反演)9、逻辑函数化简的方法主要有化简法和化简法。(公式、卡诺图)10、逻辑函数常用的表示方法有、和。(真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可)11、任何一个逻辑函数的是唯一的,但是它的可有不同的形式,逻辑函数的各种表示方法在本质上是的,可以互换。(真值表、表达式、一致或相同)12、写出下面逻辑图所表示的逻辑函数。(Y=( A+B)C)13、写出下面逻辑图所表示的逻辑函数。(Y=( A+B)( A+C))14、半导体二极管具有性,可作为开关元件。(单向导电)15、半导体二极管时,相当于短路;时,相当于开路。(导通、截止)16、半导体三极管作为开关元件时工作在状态和状态。(饱和、截止)二、推断题1、十进制数 74 转换为 8421 码应当是(01110100)8421BCD。(√)2、二进制只可以用来表示数字,不可以用来表示文字和符号等。(╳)3、十进制转换为二进制的时候,整数部分和小数部分都要采纳除 2 取余法。(╳)4、若两个函数相等,则它们的真值表一定相同;反之,若两个函数的真值表完全相同,则这两个函数未必相等。(╳)5、证明两个函数是否相等,只要比较它们的真值表是否相同即可。(√)6、在逻辑函数表达式中,假如一个乘积项包含的输入变量最少,那么该乘积项叫做最小项。(╳)7、当决定一件事情的所有条件全部具备时,这件事情才发生,这样的逻辑关系称精品文档---下载后可任意编辑为非。(╳)8、在全部输入是“0”的情况下,函数Y=A+B运算的结果是逻辑“0”。( ╳)9、逻辑变量取值的 0 和 1 表示事物相互独立而又联系的两个方面。(√)10、在变量 A、B 取值相异时,其逻辑函数值为 1,相同时为 0,称为异或运算。(√)11、逻辑函数的卡诺图中,相邻最小项可以合并。(√)12、对任意一个最小项,只有一组变量取值使得它的值为 1.(√)13、任意的两个最小项之积恒为 0...
