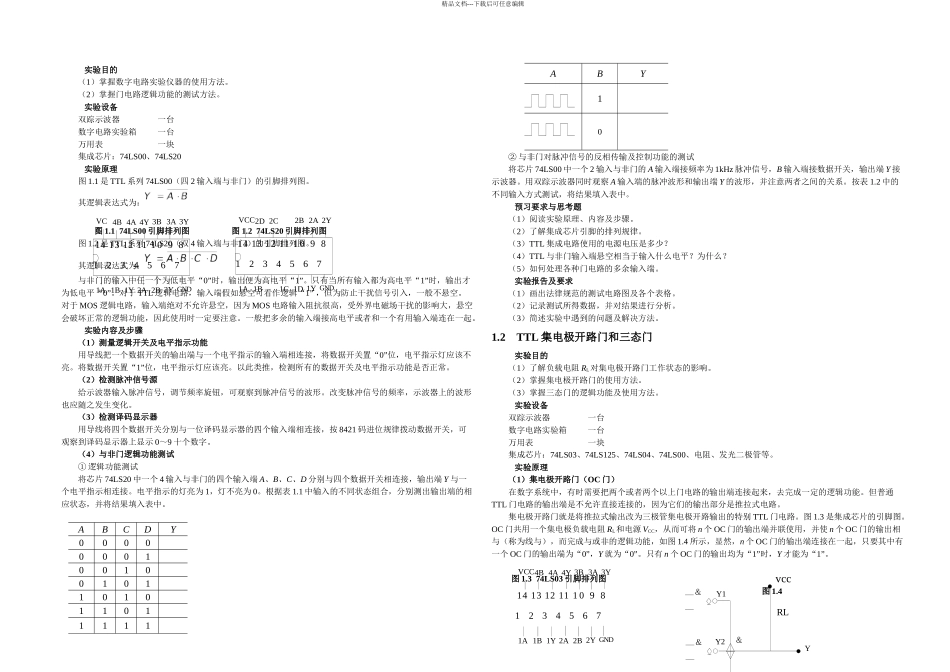

VCC4B4Y4A3B3Y3A 14 13 12 11 1 0 9 81 2 3 4 5 6 71A 1B2A1Y2BGND2YVCC2D 2C2B2Y2A 14 13 12 11 1 0 9 81 2 3 4 5 6 71A 1B1C 1DGND1Y＆Y1＆vccRL＆YY2VCC4B4Y4A3B3Y3A 14 13 12 11 1 0 9 81 2 3 4 5 6 71A 1B2A1Y2BGND2Y精品文档---下载后可任意编辑 实验目的（1）掌握数字电路实验仪器的使用方法。（2）掌握门电路逻辑功能的测试方法。 实验设备双踪示波器 一台数字电路实验箱 一台万用表 一块集成芯片：74LS00、74LS20 实验原理图 1.1 是 TTL 系列 74LS00（四 2 输入端与非门）的引脚排列图。其逻辑表达式为：图 1.1 74LS00 引脚排列图 图 1.2 74LS20 引脚排列图图 1.2 是 TTL 系列 74LS20（双 4 输入端与非门）的引脚排列图。其逻辑表达式为：与非门的输入中任一个为低电平“0”时，输出便为高电平“1”。只有当所有输入都为高电平“1”时，输出才为低电平“0”。对于 TTL 逻辑电路，输入端假如悬空可看作逻辑“1” ，但为防止干扰信号引入，一般不悬空。对于 MOS 逻辑电路，输入端绝对不允许悬空，因为 MOS 电路输入阻抗很高，受外界电磁场干扰的影响大，悬空会破坏正常的逻辑功能，因此使用时一定要注意。一般把多余的输入端接高电平或者和一个有用输入端连在一起。 实验内容及步骤（1）测量逻辑开关及电平指示功能用导线把一个数据开关的输出端与一个电平指示的输入端相连接，将数据开关置“0”位，电平指示灯应该不亮。将数据开关置“1”位，电平指示灯应该亮。以此类推，检测所有的数据开关及电平指示功能是否正常。（2）检测脉冲信号源给示波器输入脉冲信号，调节频率旋钮，可观察到脉冲信号的波形。改变脉冲信号的频率，示波器上的波形也应随之发生变化。（3）检测译码显示器用导线将四个数据开关分别与一位译码显示器的四个输入端相连接，按 8421 码进位规律拨动数据开关，可观察到译码显示器上显示 0～9 十个数字。（4）与非门逻辑功能测试① 逻辑功能测试将芯片 74LS20 中一个 4 输入与非门的四个输入端 A、B、C、D 分别与四个数据开关相连接，输出端 Y 与一个电平指示相连接。电平指示的灯亮为 1，灯不亮为 0。根据表 1.1 中输入的不同状态组合，分别测出输出端的相应状态，并将结果填入表中。ABY10② 与非门对脉冲信号的反相传输及控制功能的测试将芯片 74LS00 中一个 2 输入与非门的 A 输入端接频率为 1kHz 脉冲...
