数字钟闹钟秒表整点报时校时

数字钟闹钟秒表整点报时校时_第1页
1/8

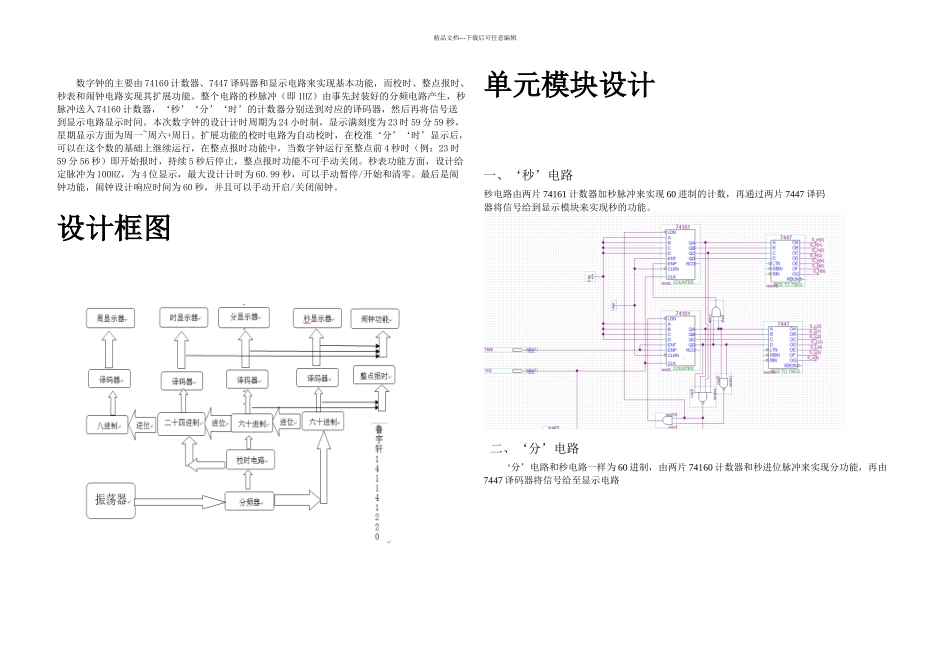

数字钟闹钟秒表整点报时校时_第2页
2/8

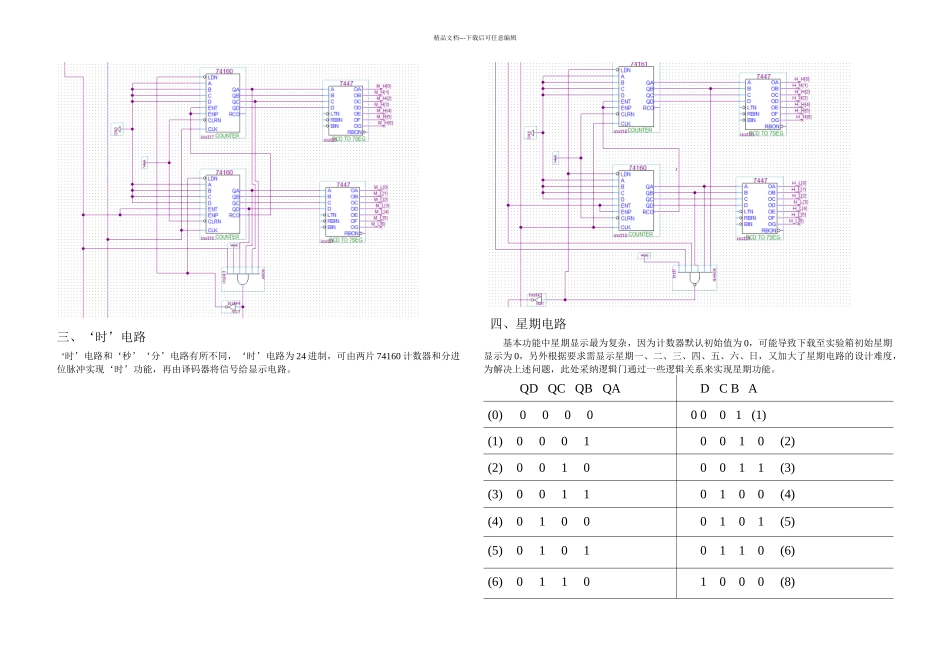

数字钟闹钟秒表整点报时校时_第3页
3/8
--2024-3-16精品文档---下载后可任意编辑数字钟的主要由 74160 计数器、7447 译码器和显示电路来实现基本功能,而校时、整点报时、秒表和闹钟电路实现其扩展功能。整个电路的秒脉冲(即 1HZ)由事先封装好的分频电路产生,秒脉冲送入 74160 计数器,‘秒’‘分’‘时’的计数器分别送到对应的译码器,然后再将信号送到显示电路显示时间。本次数字钟的设计计时周期为 24 小时制,显示满刻度为 23 时 59 分 59 秒,星期显示方面为周一~周六+周日。扩展功能的校时电路为自动校时,在校准‘分’‘时’显示后,可以在这个数的基础上继续运行,在整点报时功能中,当数字钟运行至整点前 4 秒时(例:23 时59 分 56 秒)即开始报时,持续 5 秒后停止,整点报时功能不可手动关闭。秒表功能方面,设计给定脉冲为 100HZ,为 4 位显示,最大设计计时为 60.99 秒,可以手动暂停/开始和清零。最后是闹钟功能,闹钟设计响应时间为 60 秒,并且可以手动开启/关闭闹钟。设计框图单元模块设计一、‘秒’电路秒电路由两片 74161 计数器加秒脉冲来实现 60 进制的计数,再通过两片 7447 译码器将信号给到显示模块来实现秒的功能。二、‘分’电路‘分’电路和秒电路一样为 60 进制,由两片 74160 计数器和秒进位脉冲来实现分功能,再由7447 译码器将信号给至显示电路精品文档---下载后可任意编辑三、‘时’电路‘时’电路和‘秒’‘分’电路有所不同,‘时’电路为 24 进制,可由两片 74160 计数器和分进位脉冲实现‘时’功能,再由译码器将信号给显示电路。四、星期电路基本功能中星期显示最为复杂,因为计数器默认初始值为 0,可能导致下载至实验箱初始星期显示为 0,另外根据要求需显示星期一、二、三、四、五、六、日,又加大了星期电路的设计难度,为解决上述问题,此处采纳逻辑门通过一些逻辑关系来实现星期功能。QD QC QB QAD C B A(0) 0 0 0 0 0 0 0 1 (1) (1)0 0 0 10 0 1 0 (2)(2)0 0 1 00 0 1 1 (3)(3)0 0 1 10 1 0 0 (4)(4)0 1 0 00 1 0 1 (5)(5)0 1 0 10 1 1 0 (6)(6)0 1 1 01 0 0 0 (8)精品文档---下载后可任意编辑通过真值表对应的关系,画出卡诺图,化简得到 A、B、C、D 与 QA、QB、QC、QD 对应的逻辑关系,虽然逻辑电路比较复杂,但是很好的解决了计数器默认初始值为 0 导致星期显示存在 0 的情况,并且实现了周六到周日到周一的完美...
