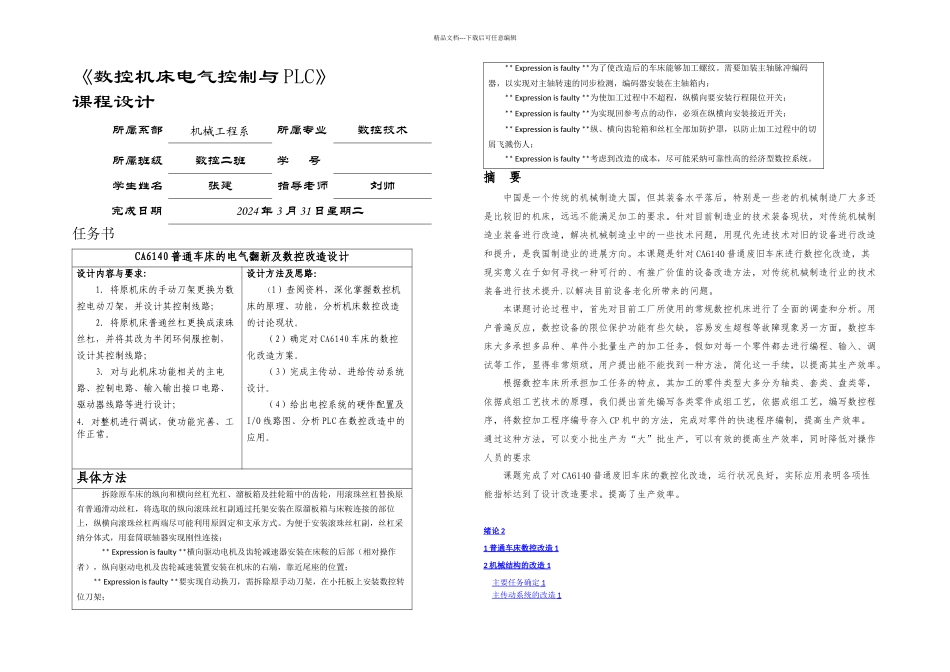

精品文档---下载后可任意编辑《数控机床电气控制与 PLC》课程设计所属系部机械工程系所属专业数控技术所属班级数控二班学 号学生姓名张建指导老师刘帅完成日期2024 年 3 月 31 日星期二任务书CA6140 普通车床的电气翻新及数控改造设计设计内容与要求:1. 将原机床的手动刀架更换为数控电动刀架，并设计其控制线路；2. 将原机床普通丝杠更换成滚珠丝杠，并将其改为半闭环伺服控制，设计其控制线路；3. 对与此机床功能相关的主电路、控制电路、输入输出接口电路、驱动器线路等进行设计；4. 对整机进行调试，使功能完善、工作正常。设计方法及思路：（1）查阅资料，深化掌握数控机床的原理、功能，分析机床数控改造的讨论现状。 （2）确定对 CA6140 车床的数控化改造方案。 （3）完成主传动、进给传动系统设计。（4）给出电控系统的硬件配置及I/O 线路图、分析 PLC 在数控改造中的应用。具体方法拆除原车床的纵向和横向丝杠光杠、溜板箱及挂轮箱中的齿轮，用滚珠丝杠替换原有普通滑动丝杠，将选取的纵向滚珠丝杠副通过托架安装在原溜板箱与床鞍连接的部位上，纵横向滚珠丝杠两端尽可能利用原固定和支承方式。为便于安装滚珠丝杠副，丝杠采纳分体式，用套筒联轴器实现刚性连接；** Expression is faulty **横向驱动电机及齿轮减速器安装在床鞍的后部（相对操作者），纵向驱动电机及齿轮减速装置安装在机床的右端，靠近尾座的位置；** Expression is faulty **要实现自动换刀，需拆除原手动刀架，在小托板上安装数控转位刀架；** Expression is faulty **为了使改造后的车床能够加工螺纹。需要加装主轴脉冲编码器，以实现对主轴转速的同步检测，编码器安装在主轴箱内；** Expression is faulty **为使加工过程中不超程，纵横向要安装行程限位开关；** Expression is faulty **为实现回参考点的动作，必须在纵横向安装接近开关；** Expression is faulty **纵、横向齿轮箱和丝杠全部加防护罩，以防止加工过程中的切屑飞溅伤人；** Expression is faulty **考虑到改造的成本，尽可能采纳可靠性高的经济型数控系统。摘 要中国是一个传统的机械制造大国，但其装备水平落后，特别是一些老的机械制造厂大多还是比较旧的机床，远远不能满足加工的要求。针对目前制造业的技术装备现状，对传统机械制造业装备进行改造，解决机械制造业中的一些技术问题，用现代先进技术对旧的设备进行改造和提升，是我国制造业的...
