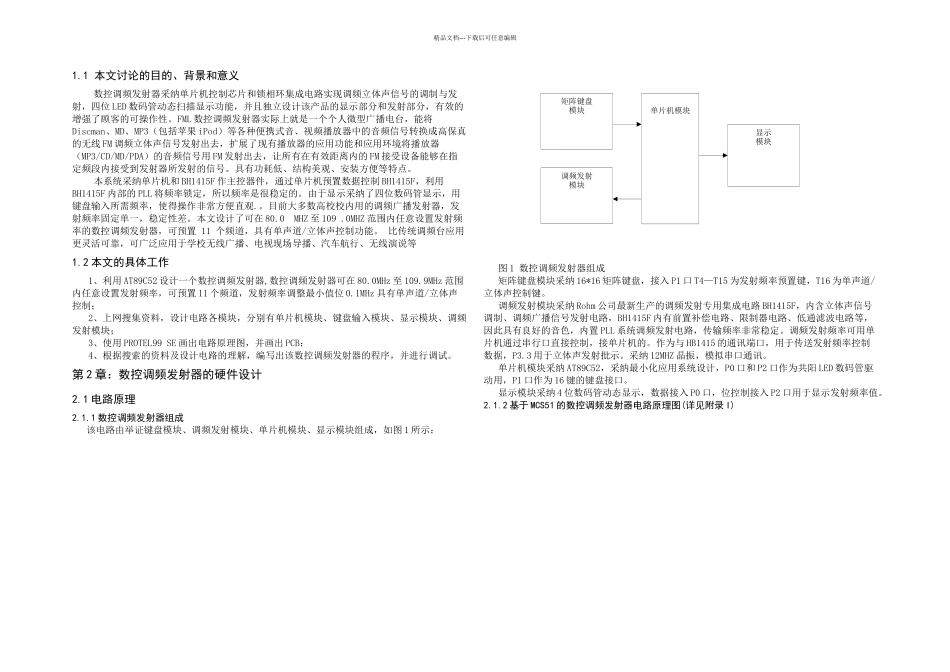

单片机模块矩阵键盘模块调频发射模块显示模块精品文档---下载后可任意编辑1.1 本文讨论的目的、背景和意义数控调频发射器采纳单片机控制芯片和锁相环集成电路实现调频立体声信号的调制与发射，四位 LED 数码管动态扫描显示功能，并且独立设计该产品的显示部分和发射部分，有效的增强了顾客的可操作性。FML 数控调频发射器实际上就是一个个人微型广播电台，能将Discman、MD、MP3（包括苹果 iPod）等各种便携式音、视频播放器中的音频信号转换成高保真的无线 FM 调频立体声信号发射出去，扩展了现有播放器的应用功能和应用环境将播放器（MP3/CD/MD/PDA）的音频信号用 FM 发射出去，让所有在有效距离内的 FM 接受设备能够在指定频段内接受到发射器所发射的信号。具有功耗低、结构美观、安装方便等特点。本系统采纳单片机和 BH1415F 作主控器件，通过单片机预置数据控制 BH1415F，利用BH1415F 内部的 PLL 将频率锁定，所以频率是很稳定的。由于显示采纳了四位数码管显示，用键盘输入所需频率，使得操作非常方便直观.。目前大多数高校校内用的调频广播发射器，发射频率固定单一，稳定性差。本文设计了可在 80.0 MHZ 至 109 .0MHZ 范围内任意设置发射频率的数控调频发射器，可预置 11 个频道，具有单声道/立体声控制功能。 比传统调频台应用更灵活可靠，可广泛应用于学校无线广播、电视现场导播、汽车航行、无线演说等1.2 本文的具体工作1、利用 AT89C52 设计一个数控调频发射器,数控调频发射器可在 80.0MHz 至 109.9MHz 范围内任意设置发射频率，可预置 11 个频道，发射频率调整最小值位 0.1MHz 具有单声道/立体声控制；2、上网搜集资料，设计电路各模块，分别有单片机模块、键盘输入模块、显示模块、调频发射模块；3、使用 PROTEL99 SE 画出电路原理图，并画出 PCB；4、根据搜索的资料及设计电路的理解，编写出该数控调频发射器的程序，并进行调试。第 2 章：数控调频发射器的硬件设计2.1 电路原理2.1.1 数控调频发射器组成该电路由举证键盘模块、调频发射模块、单片机模块、显示模块组成，如图 1 所示：图 1 数控调频发射器组成矩阵键盘模块采纳 16*16 矩阵键盘，接入 P1 口 T4—T15 为发射频率预置键，T16 为单声道/立体声控制键。调频发射模块采纳 Rohm 公司最新生产的调频发射专用集成电路 BH1415F，内含立体声信号调制、调频广播信号发射电路，BH1415F 内有前置补偿电路、限制器电路...
