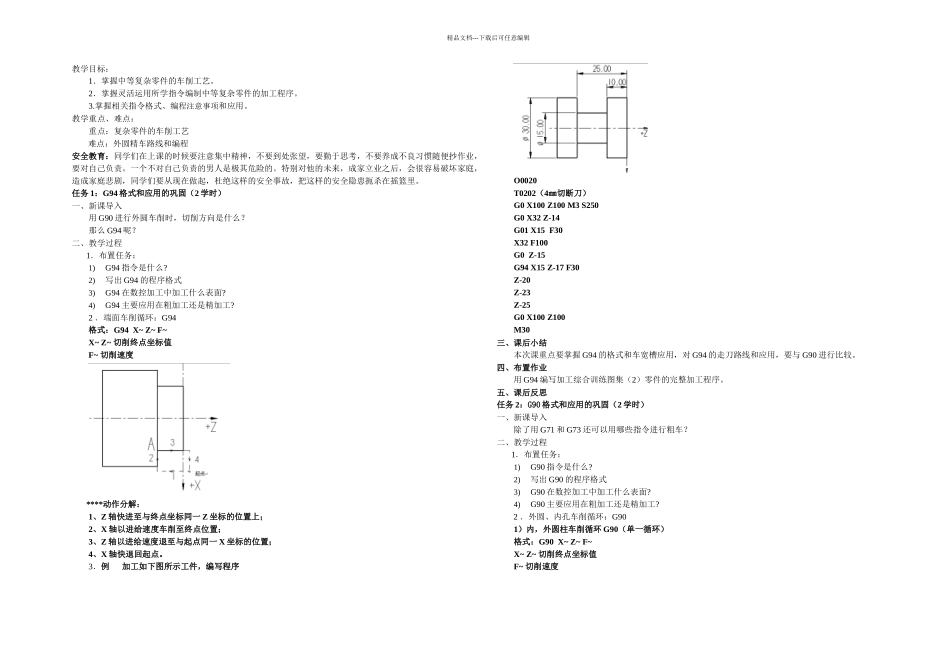

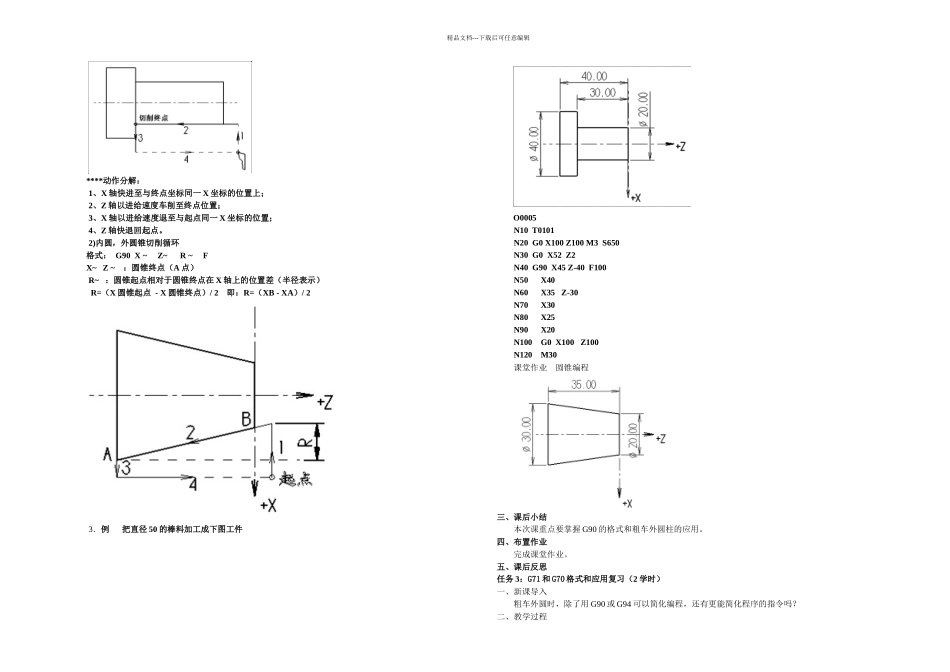

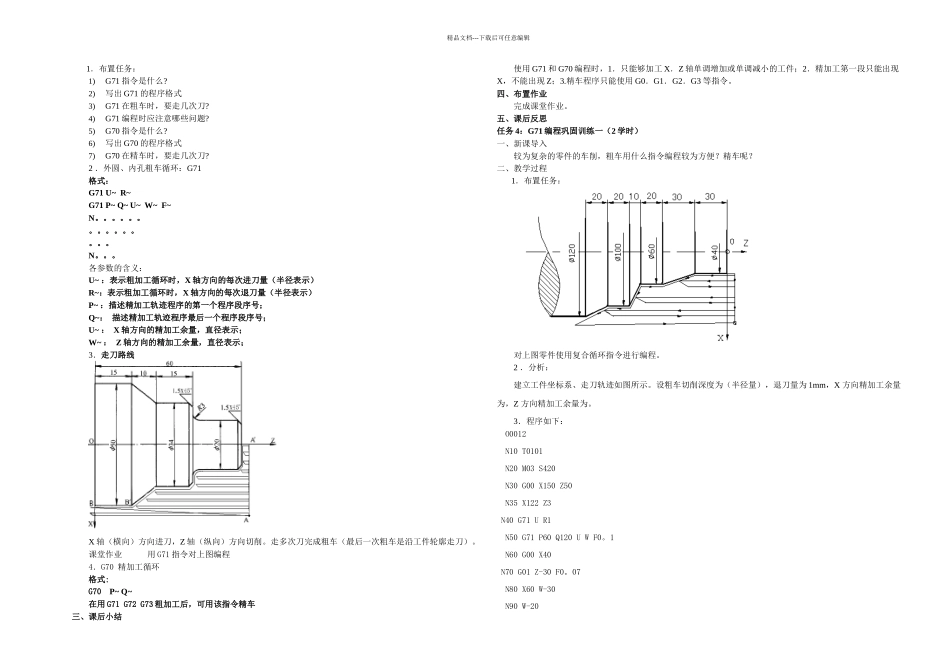

精品文档---下载后可任意编辑教学目标：1．掌握中等复杂零件的车削工艺。2．掌握灵活运用所学指令编制中等复杂零件的加工程序。3.掌握相关指令格式、编程注意事项和应用。教学重点、难点： 重点：复杂零件的车削工艺难点：外圆精车路线和编程安全教育：同学们在上课的时候要注意集中精神，不要到处张望，要勤于思考，不要养成不良习惯随便抄作业，要对自己负责。一个不对自己负责的男人是极其危险的。特别对他的未来，成家立业之后，会很容易破坏家庭，造成家庭悲剧，同学们要从现在做起，杜绝这样的安全事故，把这样的安全隐患扼杀在摇篮里。任务 1：G94 格式和应用的巩固（2 学时）一、新课导入用 G90 进行外圆车削时，切削方向是什么？那么 G94 呢？二、教学过程1．布置任务：1)G94 指令是什么?2)写出 G94 的程序格式3)G94 在数控加工中加工什么表面?4)G94 主要应用在粗加工还是精加工?2 ．端面车削循环：G94格式：G94 X~ Z~ F~X~ Z~ 切削终点坐标值F~ 切削速度****动作分解：1、Z 轴快进至与终点坐标同一 Z 坐标的位置上；2、X 轴以进给速度车削至终点位置；3、Z 轴以进给速度退至与起点同一 X 坐标的位置；4、X 轴快退回起点。3．例 加工如下图所示工件，编写程序O0020T0202（4㎜切断刀）G0 X100 Z100 M3 S250G0 X32 Z-14G01 X15 F30X32 F100G0 Z-15G94 X15 Z-17 F30Z-20Z-23Z-25G0 X100 Z100M30三、课后小结本次课重点要掌握 G94 的格式和车宽槽应用，对 G94 的走刀路线和应用，要与 G90 进行比较。四、布置作业用 G94 编写加工综合训练图集（2）零件的完整加工程序。五、课后反思任务 2：G90 格式和应用的巩固（2 学时）一、新课导入除了用 G71 和 G73 还可以用哪些指令进行粗车？二、教学过程1．布置任务：1)G90 指令是什么?2)写出 G90 的程序格式3)G90 在数控加工中加工什么表面?4)G90 主要应用在粗加工还是精加工?2 ．外圆、内孔车削循环：G901）内，外圆柱车削循环 G90（单一循环）格式：G90 X~ Z~ F~X~ Z~ 切削终点坐标值F~ 切削速度精品文档---下载后可任意编辑****动作分解：1、X 轴快进至与终点坐标同一 X 坐标的位置上；2、Z 轴以进给速度车削至终点位置；3、X 轴以进给速度退至与起点同一 X 坐标的位置；4、Z 轴快退回起点。2)内圆，外圆锥切削循环格式： G90 X ~ Z~ R ~ FX~ Z ~ ：圆锥终点（A 点） R~ ：圆锥起点相对于圆锥终点...
