数控铣床的程序编制

数控铣床的程序编制_第1页
1/23
数控铣床的程序编制_第2页
2/23
数控铣床的程序编制_第3页
3/23

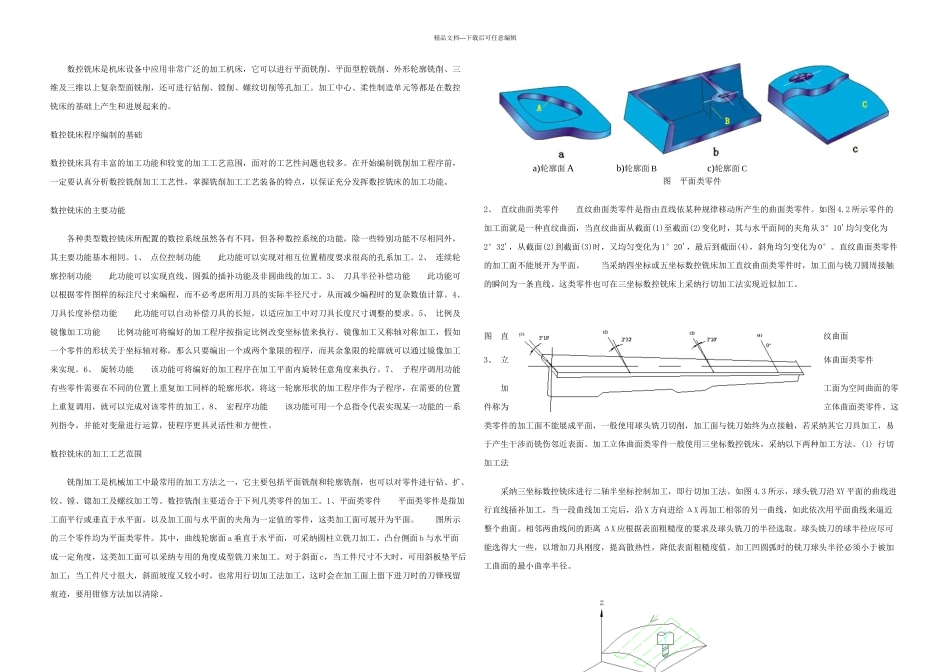

精品文档---下载后可任意编辑 数控铣床是机床设备中应用非常广泛的加工机床,它可以进行平面铣削、平面型腔铣削、外形轮廓铣削、三维及三维以上复杂型面铣削,还可进行钻削、镗削、螺纹切削等孔加工。加工中心、柔性制造单元等都是在数控铣床的基础上产生和进展起来的。数控铣床程序编制的基础 数控铣床具有丰富的加工功能和较宽的加工工艺范围,面对的工艺性问题也较多。在开始编制铣削加工程序前,一定要认真分析数控铣削加工工艺性,掌握铣削加工工艺装备的特点,以保证充分发挥数控铣床的加工功能。数控铣床的主要功能 各种类型数控铣床所配置的数控系统虽然各有不同,但各种数控系统的功能,除一些特别功能不尽相同外,其主要功能基本相同。1、 点位控制功能 此功能可以实现对相互位置精度要求很高的孔系加工。2、 连续轮廓控制功能 此功能可以实现直线、圆弧的插补功能及非圆曲线的加工。3、 刀具半径补偿功能 此功能可以根据零件图样的标注尺寸来编程,而不必考虑所用刀具的实际半径尺寸,从而减少编程时的复杂数值计算。4、 刀具长度补偿功能 此功能可以自动补偿刀具的长短,以适应加工中对刀具长度尺寸调整的要求。5、 比例及镜像加工功能 比例功能可将编好的加工程序按指定比例改变坐标值来执行。镜像加工又称轴对称加工,假如一个零件的形状关于坐标轴对称,那么只要编出一个或两个象限的程序,而其余象限的轮廓就可以通过镜像加工来实现。6、 旋转功能 该功能可将编好的加工程序在加工平面内旋转任意角度来执行。7、 子程序调用功能 有些零件需要在不同的位置上重复加工同样的轮廓形状,将这一轮廓形状的加工程序作为子程序,在需要的位置上重复调用,就可以完成对该零件的加工。8、 宏程序功能 该功能可用一个总指令代表实现某一功能的一系列指令,并能对变量进行运算,使程序更具灵活性和方便性。数控铣床的加工工艺范围 铣削加工是机械加工中最常用的加工方法之一,它主要包括平面铣削和轮廓铣削,也可以对零件进行钻、扩、铰、镗、锪加工及螺纹加工等。数控铣削主要适合于下列几类零件的加工。1、平面类零件 平面类零件是指加工面平行或垂直于水平面,以及加工面与水平面的夹角为一定值的零件,这类加工面可展开为平面。 图所示的三个零件均为平面类零件。其中,曲线轮廓面 a 垂直于水平面,可采纳圆柱立铣刀加工。凸台侧面 b 与水平面成一定角度,这类加工面可以采纳专用的角度成型铣刀来加工。对于斜...
