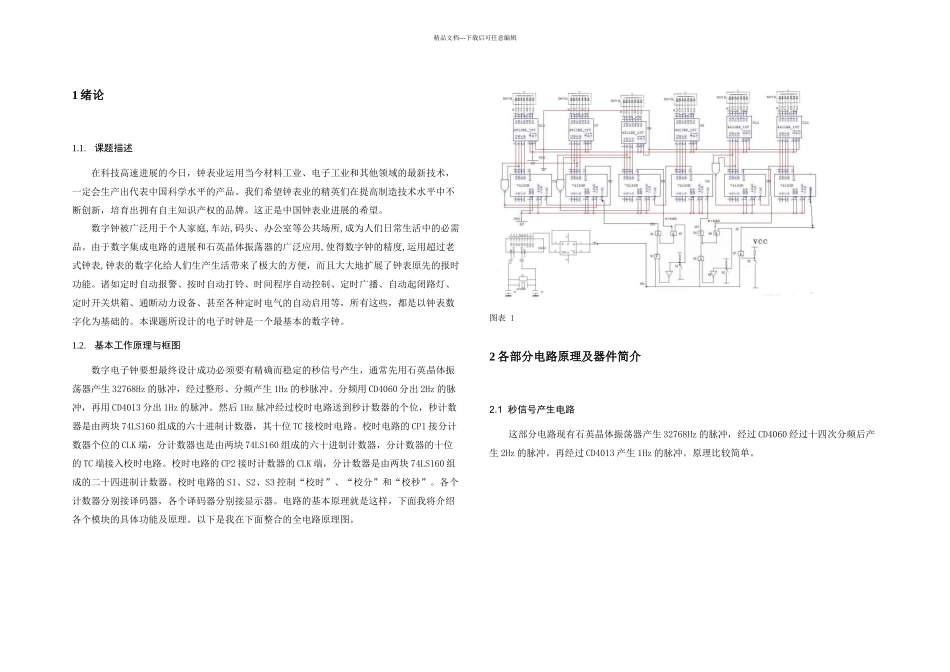

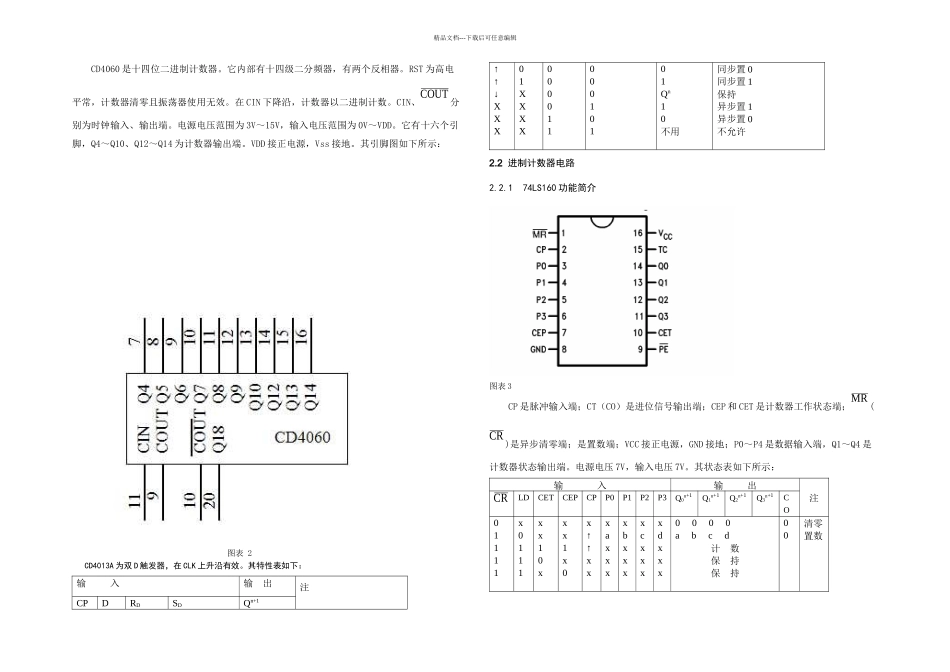

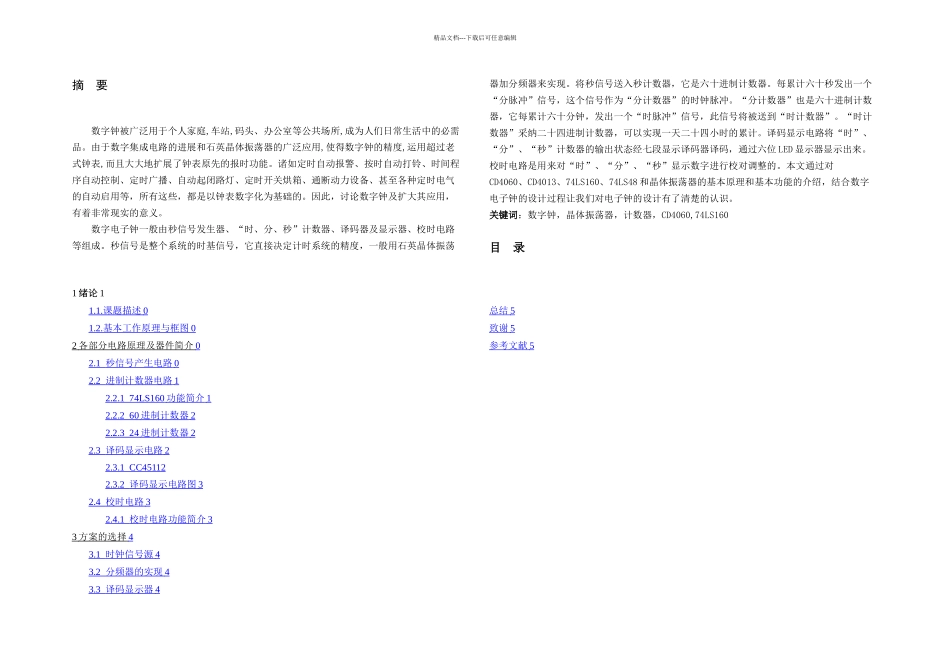

精品文档---下载后可任意编辑摘 要数字钟被广泛用于个人家庭,车站,码头、办公室等公共场所,成为人们日常生活中的必需品。由于数字集成电路的进展和石英晶体振荡器的广泛应用,使得数字钟的精度,运用超过老式钟表,而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，讨论数字钟及扩大其应用，有着非常现实的意义。数字电子钟一般由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路等组成。秒信号是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将秒信号送入秒计数器，它是六十进制计数器。每累计六十秒发出一个“分脉冲”信号，这个信号作为“分计数器”的时钟脉冲。“分计数器”也是六十进制计数器，它每累计六十分钟，发出一个“时脉冲”信号，此信号将被送到“时计数器”。“时计数器”采纳二十四进制计数器，可以实现一天二十四小时的累计。译码显示电路将“时”、“分”、“秒”计数器的输出状态经七段显示译码器译码，通过六位 LED 显示器显示出来。校时电路是用来对“时”、“分”、“秒”显示数字进行校对调整的。本文通过对CD4060、CD4013、74LS160、74LS48 和晶体振荡器的基本原理和基本功能的介绍，结合数字电子钟的设计过程让我们对电子钟的设计有了清楚的认识。 关键词：数字钟，晶体振荡器，计数器，CD4060,74LS160目 录1 绪论 11.1. 课题描述 0 1.2. 基本工作原理与框图 0 2 各部分电路原理及器件简介 0 2.1 秒信号产生电路 0 2.2 进制计数器电路 1 2.2.1 74LS160 功能简介 1 2.2.2 60 进制计数器 2 2.2.3 24 进制计数器 2 2.3 译码显示电路 2 2.3.1 CC4511 2 2.3.2 译码显示电路图 3 2.4 校时电路 3 2.4.1 校时电路功能简介 3 3 方案的选择 4 3.1 时钟信号源 4 3.2 分频器的实现 4 3.3 译码显示器 4 总结 5 致谢 5 参考文献 5 精品文档---下载后可任意编辑1 绪论1.1.课题描述在科技高速进展的今日，钟表业运用当今材料工业、电子工业和其他领域的最新技术，一定会生产出代表中国科学水平的产品。我们希望钟表业的精英们在提高制造技术水平中不断创新，培育出拥有自主知识产权的品牌。这正是中国钟表业进展的希望。数字钟被广泛用...
