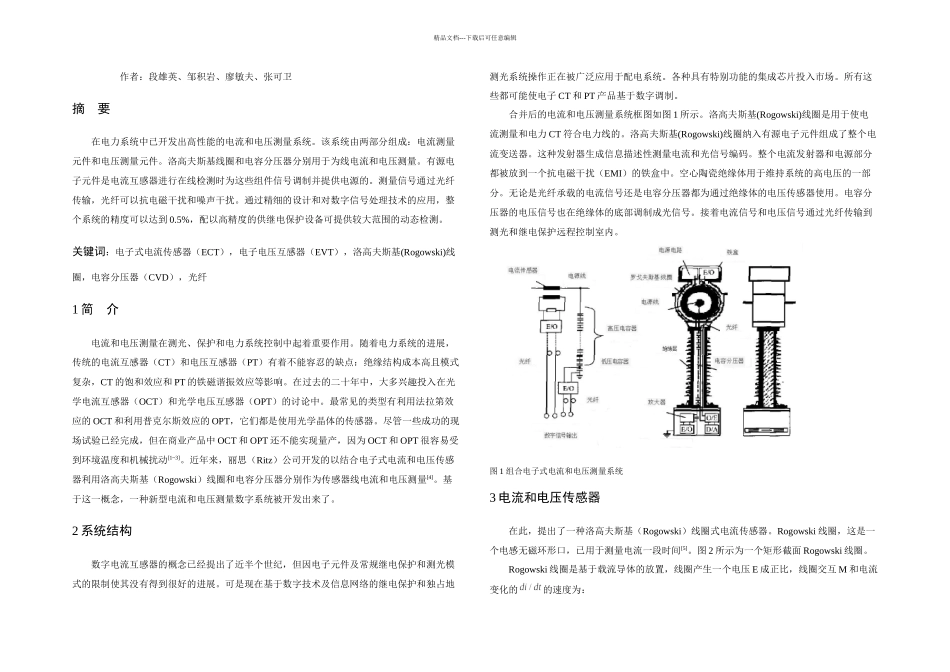

精品文档---下载后可任意编辑 作者：段雄英、邹积岩、廖敏夫、张可卫摘 要在电力系统中已开发出高性能的电流和电压测量系统。该系统由两部分组成：电流测量元件和电压测量元件。洛高夫斯基线圈和电容分压器分别用于为线电流和电压测量。有源电子元件是电流互感器进行在线检测时为这些组件信号调制并提供电源的。测量信号通过光纤传输，光纤可以抗电磁干扰和噪声干扰。通过精细的设计和对数字信号处理技术的应用，整个系统的精度可以达到 0.5%，配以高精度的供继电保护设备可提供较大范围的动态检测。关键词：电子式电流传感器（ECT），电子电压互感器（EVT），洛高夫斯基(Rogowski)线圈，电容分压器（CVD），光纤1 简 介电流和电压测量在测光、保护和电力系统控制中起着重要作用。随着电力系统的进展，传统的电流互感器（CT）和电压互感器（PT）有着不能容忍的缺点：绝缘结构成本高且模式复杂，CT 的饱和效应和 PT 的铁磁谐振效应等影响。在过去的二十年中，大多兴趣投入在光学电流互感器（OCT）和光学电压互感器（OPT）的讨论中。最常见的类型有利用法拉第效应的 OCT 和利用普克尔斯效应的 OPT，它们都是使用光学晶体的传感器。尽管一些成功的现场试验已经完成，但在商业产品中 OCT 和 OPT 还不能实现量产，因为 OCT 和 OPT 很容易受到环境温度和机械扰动[1~3]。近年来，丽思（Ritz）公司开发的以结合电子式电流和电压传感器利用洛高夫斯基（Rogowski）线圈和电容分压器分别作为传感器线电流和电压测量[4]。基于这一概念，一种新型电流和电压测量数字系统被开发出来了。2 系统结构数字电流互感器的概念已经提出了近半个世纪，但因电子元件及常规继电保护和测光模式的限制使其没有得到很好的进展。可是现在基于数字技术及信息网络的继电保护和独占地测光系统操作正在被广泛应用于配电系统。各种具有特别功能的集成芯片投入市场。所有这些都可能使电子 CT 和 PT 产品基于数字调制。合并后的电流和电压测量系统框图如图 1 所示。洛高夫斯基(Rogowski)线圈是用于使电流测量和电力 CT 符合电力线的。洛高夫斯基(Rogowski)线圈纳入有源电子元件组成了整个电流变送器。这种发射器生成信息描述性测量电流和光信号编码。整个电流发射器和电源部分都被放到一个抗电磁干扰（EMI）的铁盒中。空心陶瓷绝缘体用于维持系统的高电压的一部分。无论是光纤承载的电流信号还是电容分压器都为通过绝缘体的电压传感器使用。电容分压器的电...
