斜井单钩甩车场串车提升

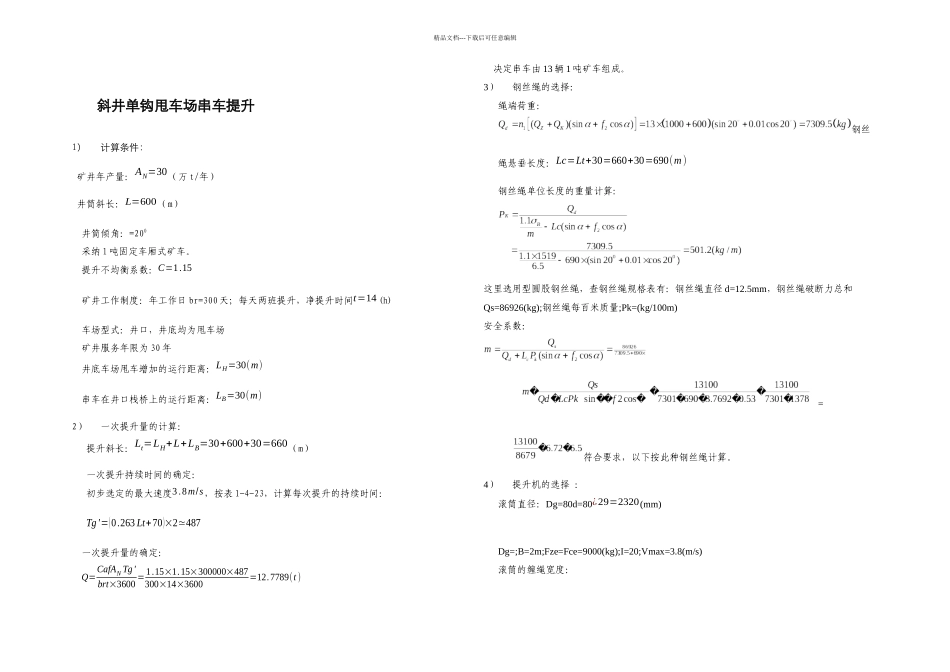

斜井单钩甩车场串车提升_第1页
1/7

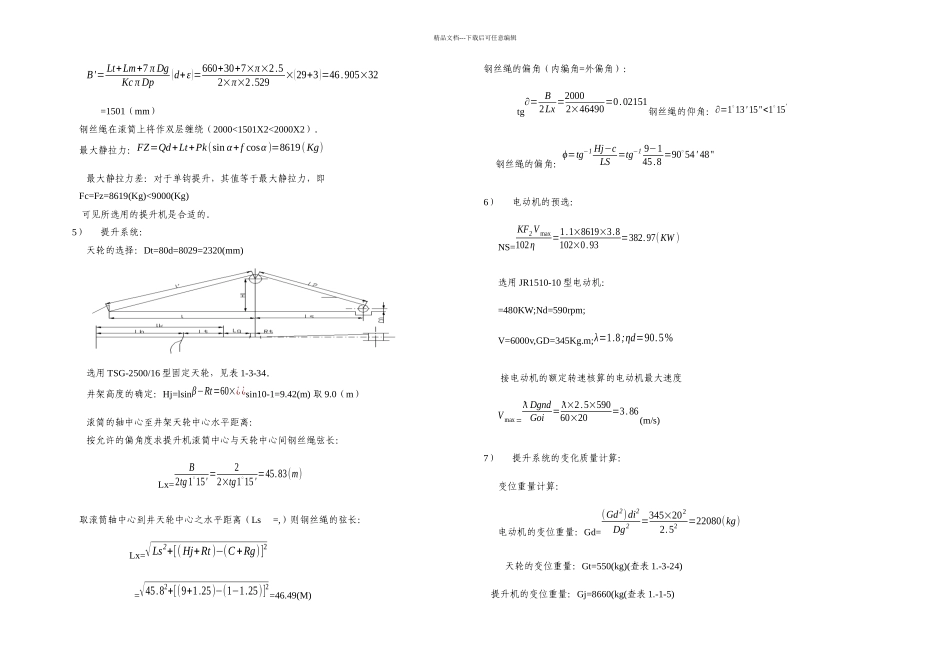

斜井单钩甩车场串车提升_第2页
2/7

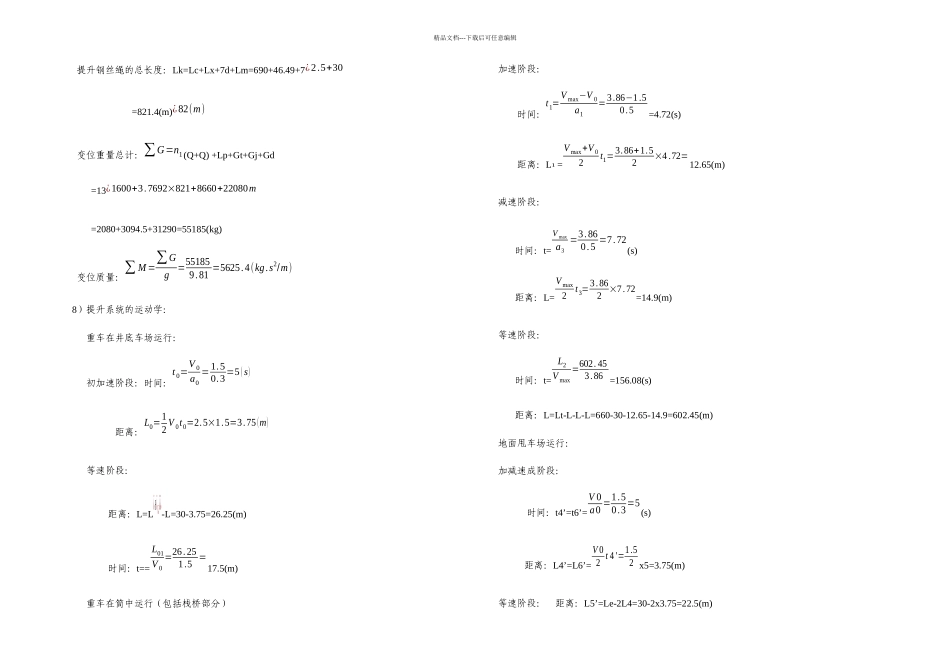

斜井单钩甩车场串车提升_第3页
3/7
精品文档---下载后可任意编辑斜井单钩甩车场串车提升 1)计算条件: 矿井年产量:AN=30 (万 t/年) 井筒斜长:L=600 (m)井筒倾角:=200采纳 1 吨固定车厢式矿车。提升不均衡系数:C=1.15矿井工作制度:年工作日 br=300 天;每天两班提升,净提升时间t=14 (h) 车场型式:井口,井底均为甩车场矿井服务年限为 30 年井底车场甩车增加的运行距离:LH=30(m)串车在井口栈桥上的运行距离:LB=30(m)2)一次提升量的计算:提升斜长:Lt=LH+L+LB=30+600+30=660(m)一次提升持续时间的确定:初步选定的最大速度3.8m/s,按表 1-4-23,计算每次提升的持续时间:Tg'=(0.263 Lt+70)×2≃487一次提升量的确定: Q=CafAN Tg'brt×3600 =1.15×1.15×300000×487300×14×3600=12.7789(t )决定串车由 13 辆 1 吨矿车组成。3)钢丝绳的选择:绳端荷重:钢丝绳悬垂长度:Lc=Lt+30=660+30=690(m )钢丝绳单位长度的重量计算: 这里选用型圆股钢丝绳,查钢丝绳规格表有:钢丝绳直径 d=12.5mm,钢丝绳破断力总和Qs=86926(kg);钢丝绳每百米质量;Pk=(kg/100m)安全系数: =符合要求,以下按此种钢丝绳计算。4)提升机的选择 :滚筒直径:Dg=80d=80¿29=2320(mm)Dg=;B=2m;Fze=Fce=9000(kg);I=20;Vmax=3.8(m/s)滚筒的缠绳宽度:精品文档---下载后可任意编辑B'= Lt+Lm+7 π DgKc π Dp(d+ε)=660+30+7×π×2.52×π×2.529×(29+3 )=46.905×32=1501(mm) 钢丝绳在滚筒上将作双层缠绕(2000<1501X2<2000X2)。 最大静拉力:FZ=Qd+Lt+Pk(sin α+f cosα )=8619( Kg)最大静拉力差:对于单钩提升,其值等于最大静拉力,即 Fc=Fz=8619(Kg)<9000(Kg)可见所选用的提升机是合适的。5)提升系统:天轮的选择:Dt=80d=8029=2320(mm)选用 TSG-2500/16 型固定天轮,见表 1-3-34。井架高度的确定:Hj=lsinβ−Rt=60׿ ¿sin10-1=9.42(m) 取 9.0(m) 滚筒的轴中心至井架天轮中心水平距离:按允许的偏角度求提升机滚筒中心与天轮中心间钢丝绳弦长:Lx=B2tg1∘15' =22×tg1∘15'=45.83(m) 取滚筒轴中心到井天轮中心之水平距离(Ls=,)则钢丝绳的弦长: Lx=√Ls2+[( Hj+Rt )−(C+Rg)]2 =√45.82+[(9+1.25)−(1−1.25)]2=46.49(M)钢丝绳的偏角(内编角=外偏角):tg∂= B2Lx =20002×46490=0.02151钢丝绳的仰角:∂=1∘13' 15''<1∘15' 钢丝绳的偏角:ϕ=tg−1 Hj−cLS =tg−1 9−145.8 =90∘54' 48''6)电动机的预选:NS...
