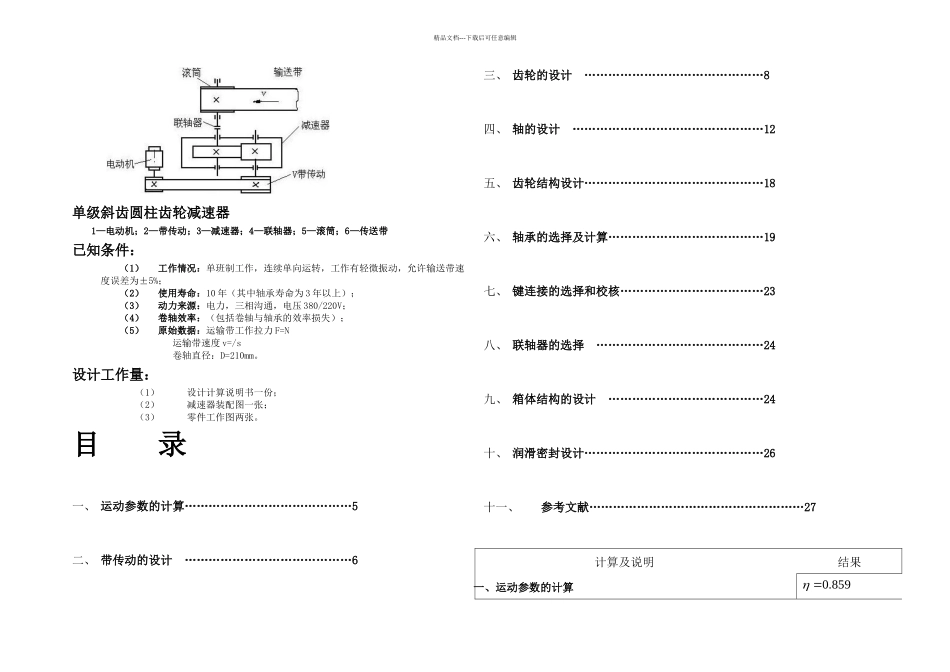

精品文档---下载后可任意编辑单级斜齿圆柱齿轮减速器1—电动机；2—带传动；3—减速器；4—联轴器；5—滚筒；6—传送带已知条件：（1）工作情况：单班制工作，连续单向运转，工作有轻微振动，允许输送带速度误差为±5%；（2）使用寿命：10 年（其中轴承寿命为 3 年以上）；（3）动力来源：电力，三相沟通，电压 380/220V；（4）卷轴效率：（包括卷轴与轴承的效率损失）；（5）原始数据：运输带工作拉力 F=N运输带速度 v=/s卷轴直径：D=210mm。设计工作量：（1）设计计算说明书一份；（2）减速器装配图一张；（3）零件工作图两张。目 录一、 运动参数的计算……………………………………5二、 带传动的设计 ……………………………………6三、 齿轮的设计 ………………………………………8四、 轴的设计 …………………………………………12五、 齿轮结构设计………………………………………18六、 轴承的选择及计算…………………………………19七、 键连接的选择和校核………………………………23八、 联轴器的选择 ……………………………………24九、 箱体结构的设计 …………………………………24十、 润滑密封设计………………………………………26十一、参考文献………………………………………………27计算及说明结果 一、运动参数的计算859.0精品文档---下载后可任意编辑1、电动机的选择1）选择电动机类型根据工作要求和条件，选用 Y 系列全封闭自扇冷式笼型三相异步电动机。 按工作要求和条件，选用 Y 系列异步电动机，封闭式结构，电压 380V，Y 型。2）选择电动机功率电动机到滚筒的总效率为分别是 V 带、轴承、齿轮、联轴器、滚筒的传动效率。分 别 取、、、、代入得 所以 因电动机额定功率略大于即可，由附表 3—1 查出 Y 系列三相异步电动机的技术参数，选电动机额定功率 。3）确定电动机转速工作机滚筒转速为根据附表 2—3 推举的 V 带传动的传动比合理范围，单级圆柱齿轮传动，则传动比合理范围，故电动机转速的范围为，符合这一范围的同步转速有 1500、3000r/min，着重考虑电动机的质量和价格，由附表 3-1选取同步转速为 1500r/min 的三相异步电动机，型号为 Y100L2-4二、计算传动装置的总传动比并分配各级传动比电动机型号为 Y100L2-4，、电动机型号：Y100L2-4① 总传动比② 分配各级传动比为使带传动的外廓尺寸不致过大，取其传动比，则齿轮减速器的传动比为三、计算...
