新乡虹吸雨水施工方案

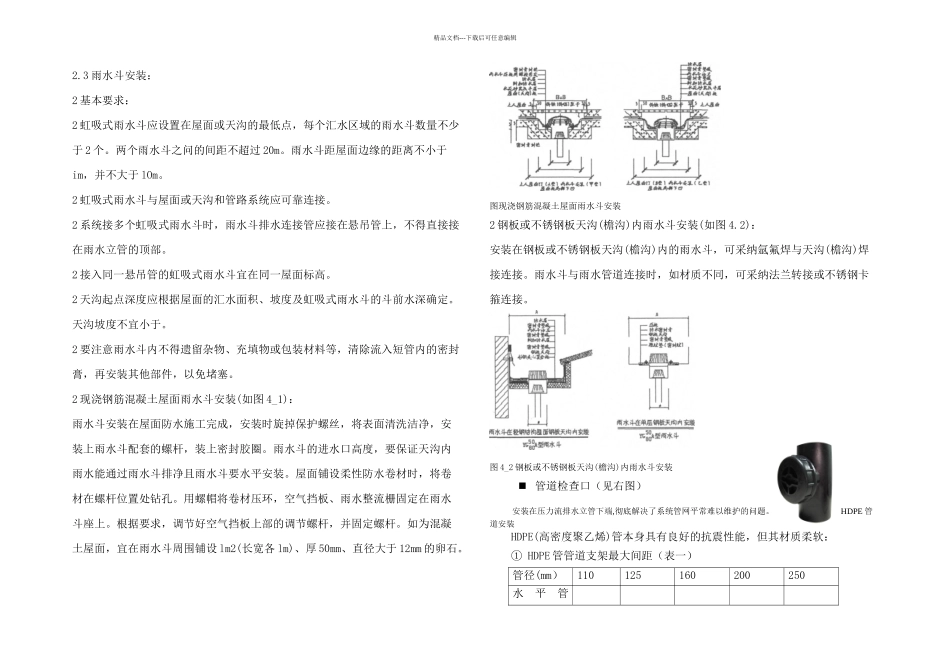

T停止点施工准备预埋预留斗体安装下部悬吊管安装立管安装埋地管安装灌水试验验收交工连接水平管精品文档---下载后可任意编辑一、施工准备工作1. 准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。2. 二次设计会同设计院、甲方、监理进行图纸会审，解决存在的问题。配合屋面安装施工单位根据图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合法律规范要求。二、施工技术1、工艺流程和技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。④、按先装大管径干管、立管，后装小管径支管的原则。⑤、配合实际施工要求，分段进行施工、试压和接驳。保证施工质量和施工时间。⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。⑦、做好材料检验，确保材料及其配件符合要求。2、虹吸式雨水斗的安装 雨水斗与管道的连接：雨水斗与 HDPE 管道连接采纳法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与 HDPE 管道的连接牢固、施工方便等优点。精品文档---下载后可任意编辑2.3 雨水斗安装：2 基本要求：2 虹吸式雨水斗应设置在屋面或天沟的最低点，每个汇水区域的雨水斗数量不少于 2 个。两个雨水斗之问的间距不超过 20m。雨水斗距屋面边缘的距离不小于im，并不大于 lOm。2 虹吸式雨水斗与屋面或天沟和管路系统应可靠连接。2 系统接多个虹吸式雨水斗时，雨水斗排水连接管应接在悬吊管上，不得直接接在雨水立管的顶部。2 接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高。2 天沟起点深度应根据屋面的汇水面积、坡度及虹吸式雨水斗的斗前水深确定。天沟坡度不宜小于。2 要注意雨水斗内不得遗留杂物、充填物或包装材料等，清除流入短管内的密封膏，再安装其他部件，以免堵塞。2 现浇钢筋混凝土屋面雨水斗安装(如图 4_1)：雨水斗安装在屋面防水施工完成，安装时旋掉保护螺丝，将表面清洗洁净，安装上雨水斗配套的螺杆，装上密封胶圈。雨水斗的进水口高度，要保证天沟内雨水能通过雨水斗排净且雨水斗要水平安装。屋面铺设柔性防水卷材时，将卷材在螺杆位置处钻孔。用螺帽将卷材压环，空气挡板、雨水整流栅固定在雨水斗座上。根据要求...
