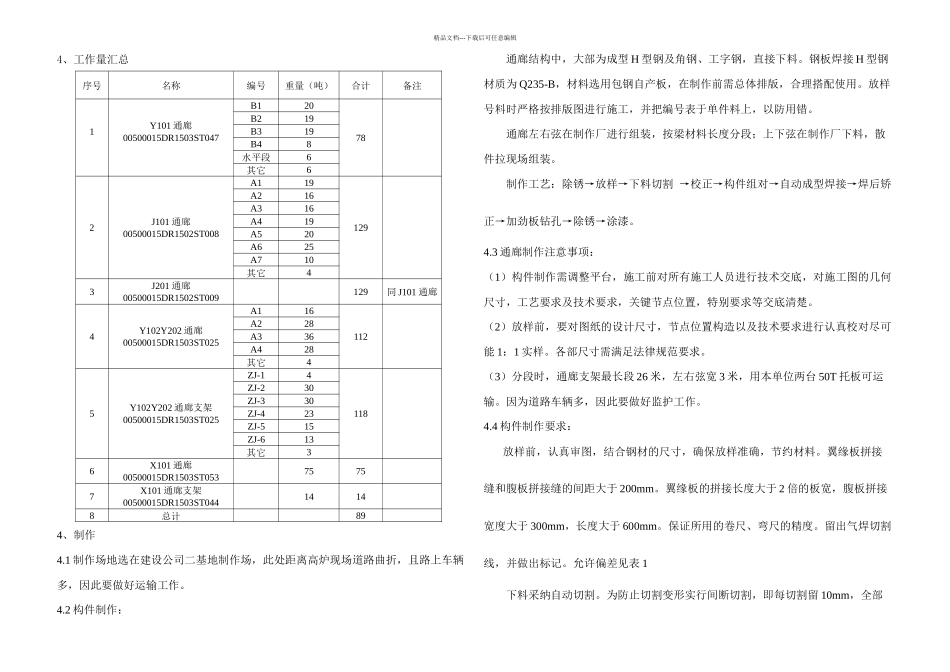

精品文档---下载后可任意编辑方案名称：焦槽 通廊施工方案 批 准： 建设部审： 审 核： 甲 方 审： 编 制： 监 理 审： 西北创业建设有限公司2013-4-251、工程概况新体系 1#高炉焦槽通廊是连接高炉本体和高炉焦槽之间的唯一通道，是新 1#高炉运输原料的大动脉。钢结构通廊包括有 Y101 通廊、J101J201 通廊、Y102Y202 通廊、X101 通廊，长近 307 米，标高从 0 米到米，有 6 个钢结构支架，总重 660t。 为保证高炉整体工程的顺利投产，特编制焦槽通廊的制作安装施工方案。各通廊的位置布置见图一、图二。2、编制依据 通廊设计图《低合金高强度结构钢》（GB/T1591-2024）《碳素结构钢》（GB/T700-2024）《钢结构工程施工质量验收法律规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2024）《建筑施工高处作业安全技术法律规范》（GJ80-91）《建筑机械使用安全技术规程》（JGJ33-2001）《炼铁机械设备工程安装验收法律规范》（GB50372-2024）3、工程特点3.1、施工项目：桁架钢结构制安，固定支架、滑动支架制安，其他构件制安。3.2、通廊安装结构件本身互为配合关系，因此结构件制作安装质量要求严格。3.3、主皮带通廊结构中门架、主梁、支架中主要结构是钢板焊接 H 型钢。3.4、在制作场分段制作，制作均预拼装，组装过程必须严格根据法律规范及图纸尺寸要求进行。精品文档---下载后可任意编辑图一 J101J201 、 Y102Y202 、 Y101 通廊及支架平面布置图 图二 J101J201 、 Y102Y202 、 Y101 通廊及支架立面布置图 精品文档---下载后可任意编辑4、工作量汇总序号名称编号重量（吨）合计备注1Y101 通廊00500015DR1503ST047B12078B219B319B48水平段6其它62J101 通廊00500015DR1502ST008A119129A216A316A419A520A625A710其它43J201 通廊00500015DR1502ST009129同 J101 通廊4Y102Y202 通廊00500015DR1503ST025A116112A228A336A428其它45Y102Y202 通廊支架00500015DR1503ST025ZJ-14118ZJ-230ZJ-330ZJ-423ZJ-515ZJ-613其它36X101 通廊00500015DR1503ST05375757X101 通廊支架00500015DR1503ST04414148总计894、制作4.1 制作场地选在建设公司二基地制作场，此处距离高炉现场道路曲折，且路上车辆多，因此要做好运输工作。4.2 构件制作：通廊结构中，大部为成型 H 型钢及角钢、工字钢，直接下料。钢板焊接 H 型钢材质为 Q235-B，材料选用包钢自产板，在制作前需总体排版，合理搭配使用。...
