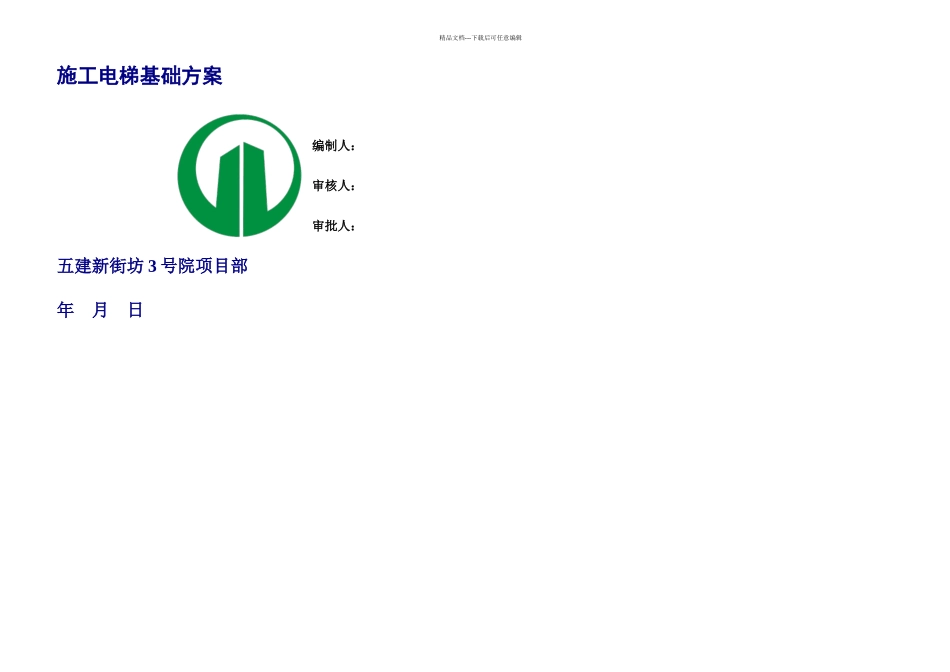

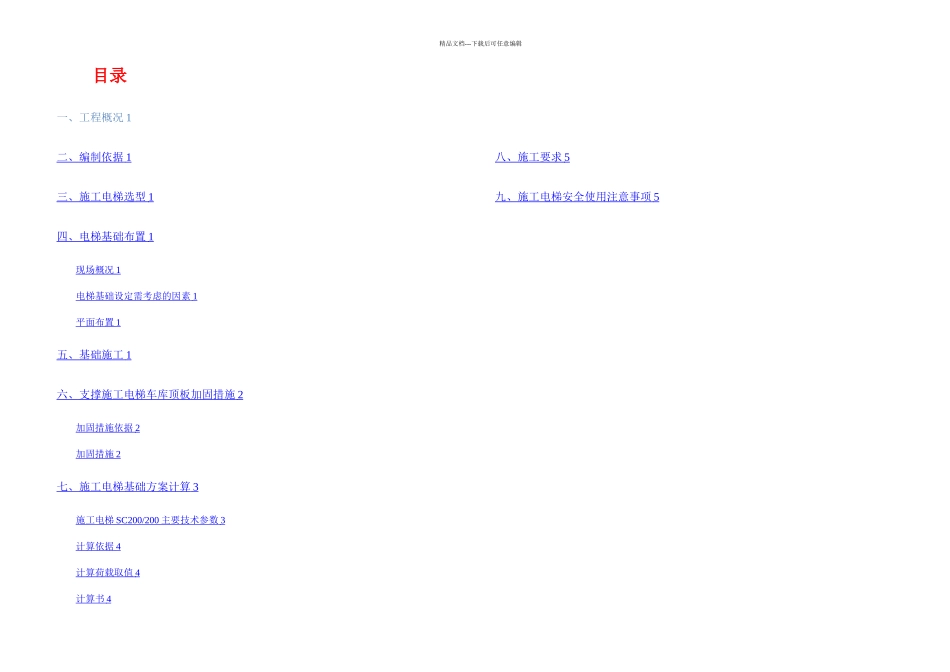

精品文档---下载后可任意编辑施工电梯基础方案编制人：审核人：审批人：五建新街坊 3 号院项目部年 月 日精品文档---下载后可任意编辑目录一、工程概况 1二、编制依据 1 三、施工电梯选型 1 四、电梯基础布置 1 现场概况 1 电梯基础设定需考虑的因素 1 平面布置 1 五、基础施工 1 六、 支撑施工电梯车库顶板加固措施 2 加固措施依据 2 加固措施 2 七、施工电梯基础方案计算 3 施工电梯 SC200/200 主要技术参数 3 计算依据 4 计算荷载取值 4 计算书 4 八、施工要求 5 九、施工电梯安全使用注意事项 5 精品文档---下载后可任意编辑五建新街坊 3 号院施工电梯基础方案一、工程概况本工程位于郑州市中原区协和路与煤机路交叉口东南角，19#、20#楼的±0
000 相对应的绝对标高为 124
10m，19#、20#楼均为地下 3 层地上 33 层，从室外地坪至屋面面层高度为 97
95m，室内外高差为 0
6m，结构形式为剪力墙结构，基础形式为桩筏基础
复合地基承载力特征值fspk≥570kpa
根据 19#、20#楼的结构形式及总高度，并结合现场场地平面布置，项目部决定选用 SC200／200 双笼施工电梯解决施工材料及人员的垂直运输
二、编制依据1、建筑机械使用安全技术规程（JGJ33-2024）2、五建新街坊 3 号院设计图纸3、SC 系列施工升降机使用说明书4、施工现场总平面布置图三、施工电梯选型本工程采纳 SC200/200 型施工电梯
四、电梯基础布置本工程为群建小区工程，场地狭小，合理确定电梯的位置并制定电梯作业方案
1、电梯基础设定要使充分发挥电梯的性能
2、具备电梯安拆场地，及吊车行走路线，以利于安拆
3、依据 SC 系列施工电梯使用说明书（见附件电梯基础说明书）

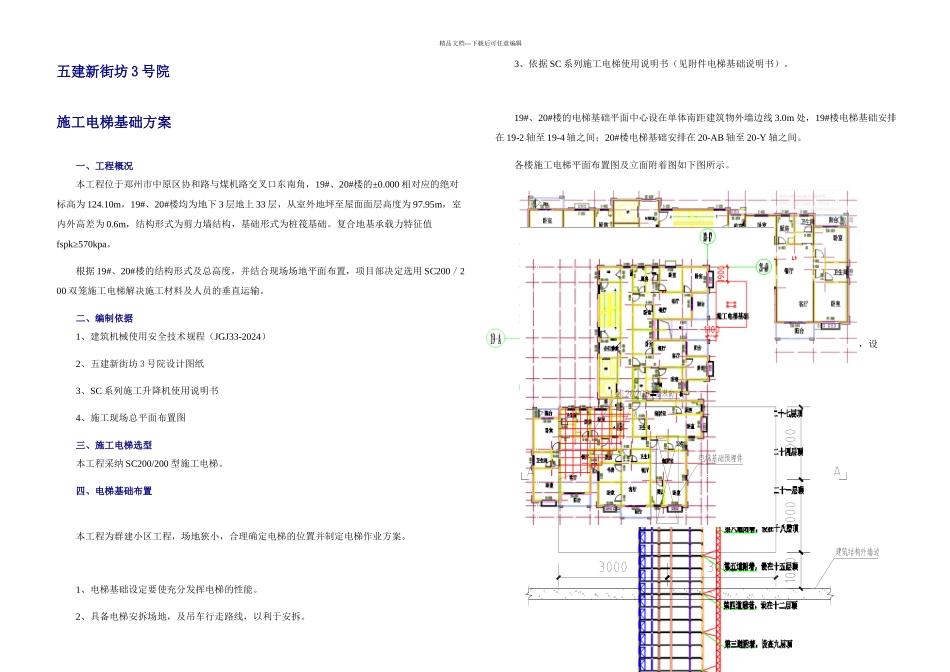

19#、20#楼的电梯基础平面中心设在单体南距建筑物外墙边线 3
